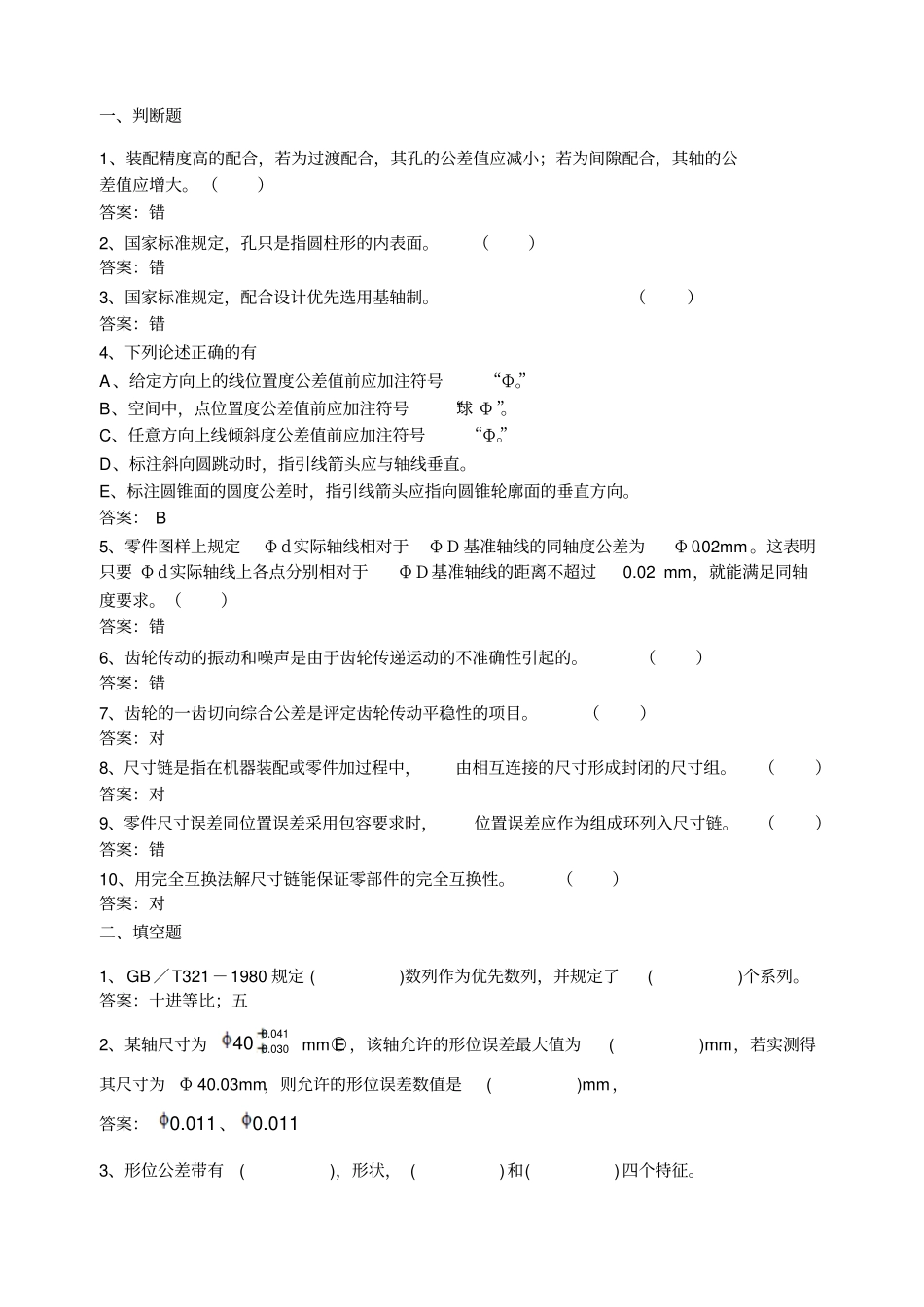

一、判断题1、装配精度高的配合，若为过渡配合，其孔的公差值应减小；若为间隙配合，其轴的公差值应增大。（）答案：错2、国家标准规定，孔只是指圆柱形的内表面。（）答案：错3、国家标准规定，配合设计优先选用基轴制。（）答案：错4、下列论述正确的有A、给定方向上的线位置度公差值前应加注符号“Φ”。B、空间中，点位置度公差值前应加注符号“球Φ”。C、任意方向上线倾斜度公差值前应加注符号“Φ”。D、标注斜向圆跳动时，指引线箭头应与轴线垂直。E、标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。答案：B5、零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02mm。这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02mm，就能满足同轴度要求。（）答案：错6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（）答案：错7、齿轮的一齿切向综合公差是评定齿轮传动平稳性的项目。（）答案：对8、尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。（）答案：对9、零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。（）答案：错10、用完全互换法解尺寸链能保证零部件的完全互换性。（）答案：对二、填空题1、GB／T321－1980规定()数列作为优先数列，并规定了()个系列。答案：十进等比；五2、某轴尺寸为0.0410.03040mm○E，该轴允许的形位误差最大值为()mm，若实测得其尺寸为Φ40.03mm，则允许的形位误差数值是()mm，答案：0.011、0.0113、形位公差带有()，形状，()和()四个特征。答案：大小、方向、位置4、封闭环的上偏差等于增环的()减去减环的()。答案：上偏差之和；下偏差之和。5、尺寸链按各环的相互位置分为()、()、()三类。答案：直线尺寸链、平面尺寸链、空间尺寸链三、单项选择题1、滚动轴承外圈与基本偏差为H的轴承座孔形成()配合A、间隙；B、过盈；C、过渡。答案：A2、基本偏差代号为J~Ｎ的孔与基本偏差代号为h的轴配合形成Ａ、基轴制过渡配合Ｂ、基轴制过盈配合Ｃ、基轴制间隙配合Ｄ、基孔制过渡配合答案：A3、孔与轴配合要求有相对运动和较高的定心精度，则它们的配合公差带的代号应选择。A、M/hB、T/hC、G/hD、B/h答案：C4、某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2m，最远为4m，则同轴度误差值为。A、2mＢ、4mＣ、8mＤ、10m答案：C5、一般来说，圆柱形零件的圆度误差()尺寸误差。大于B、小于C、等于D、无法确定答案：B6、mm50007.0018.0孔采用包容要求时，其体外作用尺寸不得超越。A、最大极限尺寸B、最小极限尺寸C、最小实体尺寸D、基本尺寸答案：B7、某轴线对基准轴线的最大偏心量为0.035mm，最小偏心量为0.010mm，则该轴对基准轴线的同轴度误差为A、0.035mmB、0.010mmC、0.070mmD、0.025mm答案：C8、一般来说，对于轴，其最大实体实效尺寸()其最大实体尺寸。A、大于B、小于C、等于D、无法确定答案：A9、下列粗糙度的标注，正确的为.A、3.2B、3.2C、3.2D、3.2答案：A10、已知封闭环的极限尺寸和各组成环的基本尺寸，计算各组成环的极限偏差的计算称之为。A、设计计算B、工艺尺寸计算C、校核计算D、中间计算答案：A四、多项选择题1、下列配合零件应选用基轴制的有A、滚动轴承外圈与机架轴承座孔。B、同一轴与多孔件相配，且有不同的配合性质。C、滚动轴承内圈与轴。D、轴为冷拉圆钢，不需再加工。答案：ABD2、下述论述中正确的有A、孔、轴配合采用过渡配合时，孔、轴实际尺寸装配后可以形成间隙为零的状态。B、φ20g8比φ20h7的精度高。C、0.013051比0.013025的精度高。D、零件的尺寸精度高，则其配合间隙必定小。答案：AC3、用功能量规检测形位误差的方法适用于（），测量特征参数的方法适用于（）。A、遵守独立原则时B、生产现场C、遵守最大实体要求时’D、图纸上标注跳动公差时答案：CB4、某孔0.015010mm○E则A、被测要素遵守MMC边界。B、被测要素遵守MMVC边界。C、当被测要素尺寸为Φ10mm时，允许形状误差最大可达0.015mm。D、当被测要素尺寸为Φ10.01mm时，允许形状误差可达0.01mm。E、局部实际尺寸应大于或等于最小实体尺寸。答...
