高层大厦双排落地、钢梁悬挑脚手架质量及施工计划VIP免费

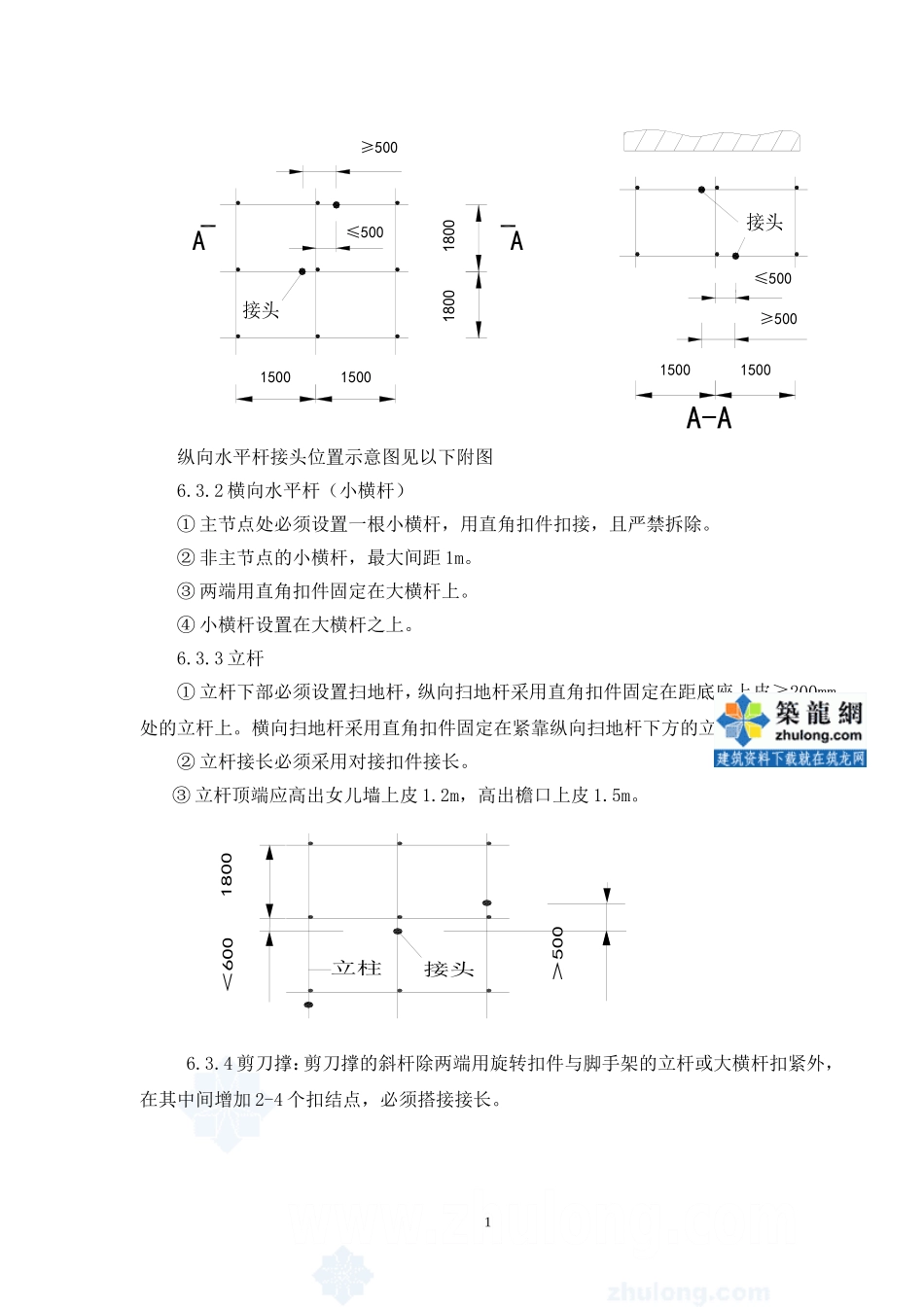

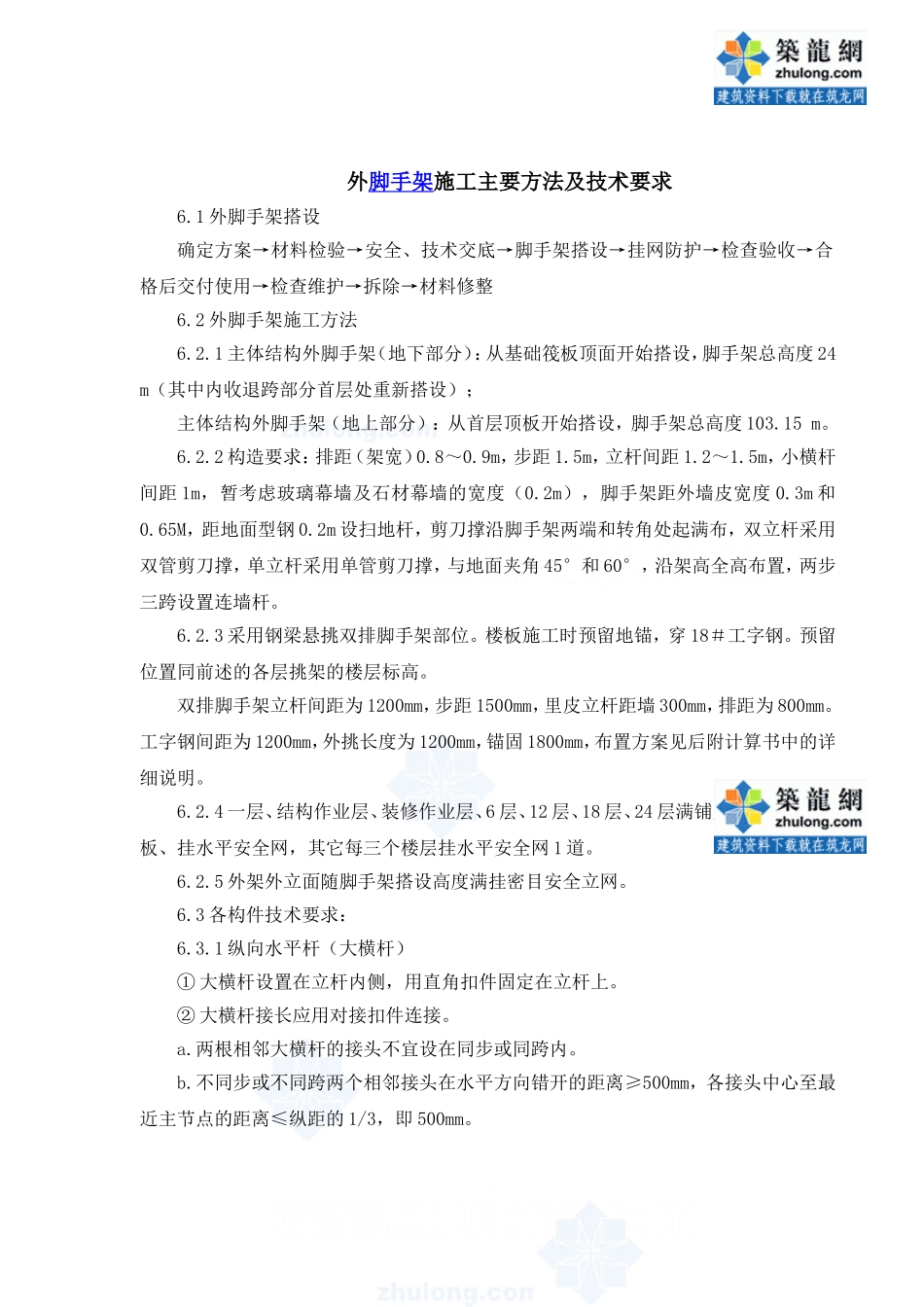

外脚手架施工主要方法及技术要求6.1外脚手架搭设确定方案→材料检验→安全、技术交底→脚手架搭设→挂网防护→检查验收→合格后交付使用→检查维护→拆除→材料修整6.2外脚手架施工方法6.2.1主体结构外脚手架（地下部分）：从基础筏板顶面开始搭设，脚手架总高度24m（其中内收退跨部分首层处重新搭设）；主体结构外脚手架（地上部分）：从首层顶板开始搭设，脚手架总高度103.15m。6.2.2构造要求：排距（架宽）0.8～0.9m，步距1.5m，立杆间距1.2～1.5m，小横杆间距1m，暂考虑玻璃幕墙及石材幕墙的宽度（0.2m），脚手架距外墙皮宽度0.3m和0.65M，距地面型钢0.2m设扫地杆，剪刀撑沿脚手架两端和转角处起满布，双立杆采用双管剪刀撑，单立杆采用单管剪刀撑，与地面夹角45°和60°，沿架高全高布置，两步三跨设置连墙杆。6.2.3采用钢梁悬挑双排脚手架部位。楼板施工时预留地锚，穿18＃工字钢。预留位置同前述的各层挑架的楼层标高。双排脚手架立杆间距为1200mm，步距1500mm，里皮立杆距墙300mm，排距为800mm。工字钢间距为1200mm，外挑长度为1200mm，锚固1800mm，布置方案见后附计算书中的详细说明。6.2.4一层、结构作业层、装修作业层、6层、12层、18层、24层满铺脚手板、绑挡脚板、挂水平安全网，其它每三个楼层挂水平安全网1道。6.2.5外架外立面随脚手架搭设高度满挂密目安全立网。6.3各构件技术要求：6.3.1纵向水平杆（大横杆）①大横杆设置在立杆内侧，用直角扣件固定在立杆上。②大横杆接长应用对接扣件连接。a.两根相邻大横杆的接头不宜设在同步或同跨内。b.不同步或不同跨两个相邻接头在水平方向错开的距离≥500mm，各接头中心至最近主节点的距离≤纵距的1/3，即500mm。1500接头150015001800≥5001500A-AA≤5001800≥500A接头≤500纵向水平杆接头位置示意图见以下附图6.3.2横向水平杆（小横杆）①主节点处必须设置一根小横杆，用直角扣件扣接，且严禁拆除。②非主节点的小横杆，最大间距1m。③两端用直角扣件固定在大横杆上。④小横杆设置在大横杆之上。6.3.3立杆①立杆下部必须设置扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮≥200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。②立杆接长必须采用对接扣件接长。③立杆顶端应高出女儿墙上皮1.2m，高出檐口上皮1.5m。6.3.4剪刀撑：剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间增加2-4个扣结点，必须搭接接长。1＜6001800＞500接头立柱6.3.5脚手板铺设要求：①作业层脚手板应铺平，铺稳，满铺。离开墙面120～150mm。②脚手板铺设尽量采用对接平铺，在对接处，与其下两侧支撑横杆的距离应控制在300mm以内，脚手板外伸长度130～150mm。③脚手板采用搭接铺放时，接头必须支在小横杆上，其搭接长度不得小于200mm，小横杆伸出大横杆的长度不应小于100mm。④脚手板在以下部位应和其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔15-20m；坡道的两端；其它可能发生滑动和翘起的部位。⑤作业层端部脚手板探头长度≤150mm，其板长两端固定在纵向水平杆上。≤300≥100≥100脚手板接头示意图26.4连墙件的设置6.4.1本工程柱距为8.1m，为保证架体侧向稳定性，在框架柱上加设脚手管抱框与悬挑架体进行拉结，其锁件采用双扣件且必须按顺水方向进行锁杆，每层连墙杆在柱根柱中、柱顶设置三道。6.4.2因柱距过大，框架柱之间需加设斜支戗杆对外架体进行拉结。水平方向设立一道；层高方向设一道。戗杆与顶板上预埋锚环拉结，水平间距3.5～4.5m，角度为45°～60°之间。（地锚设置见下图）6.5卸荷的设置6.5.1卸载点的布置，根据脚手架总体高度，采用三道卸载，自三楼层框架柱悬挂在第二楼层脚手架上详见卸荷的设计计算书。6.5.2采用6×19￠15.5钢丝绳拉置，钢丝绳绑扎在框架柱上，钢丝绳采用卡环连接，不少于三个卡环，并打活结。详见附图：图中的绳直径仅为示意以计算结果为准3卸载布置φ14钢丝绳间距不大于66.6剪刀撑的设置6.6.1剪刀撑斜杆的接头必须满足搭接要求，连接扣件不少于3个。6.6.2剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心...
