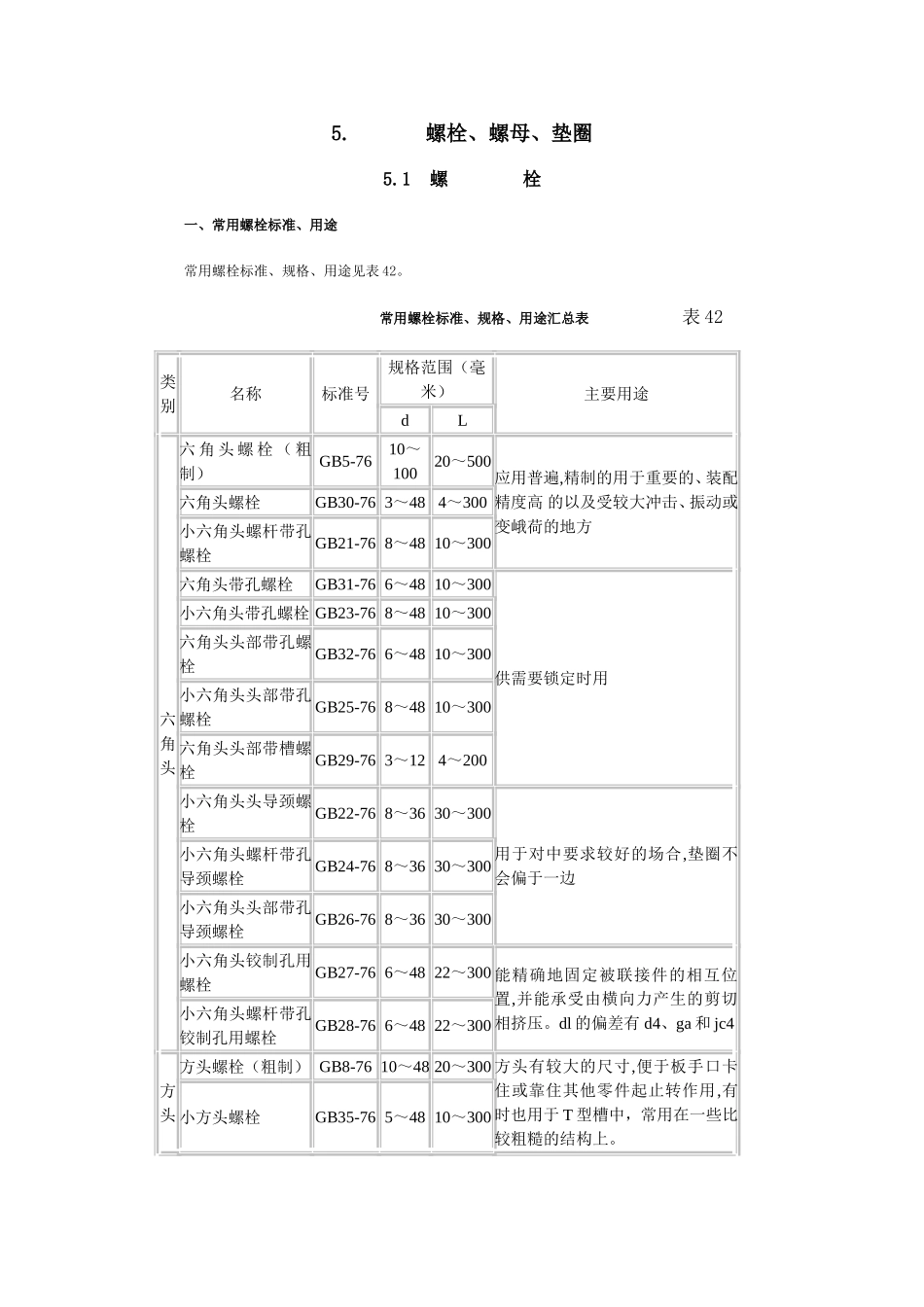

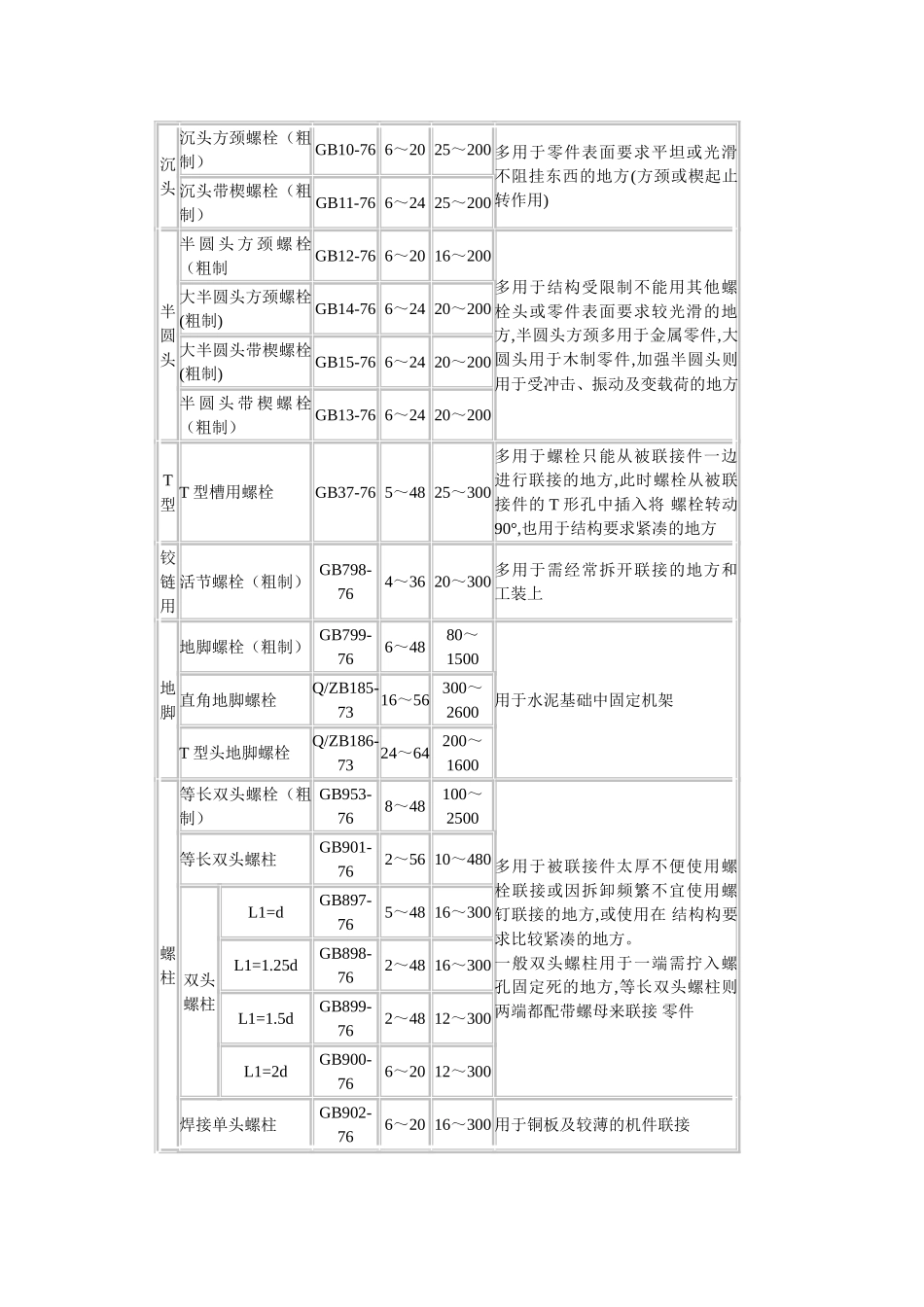

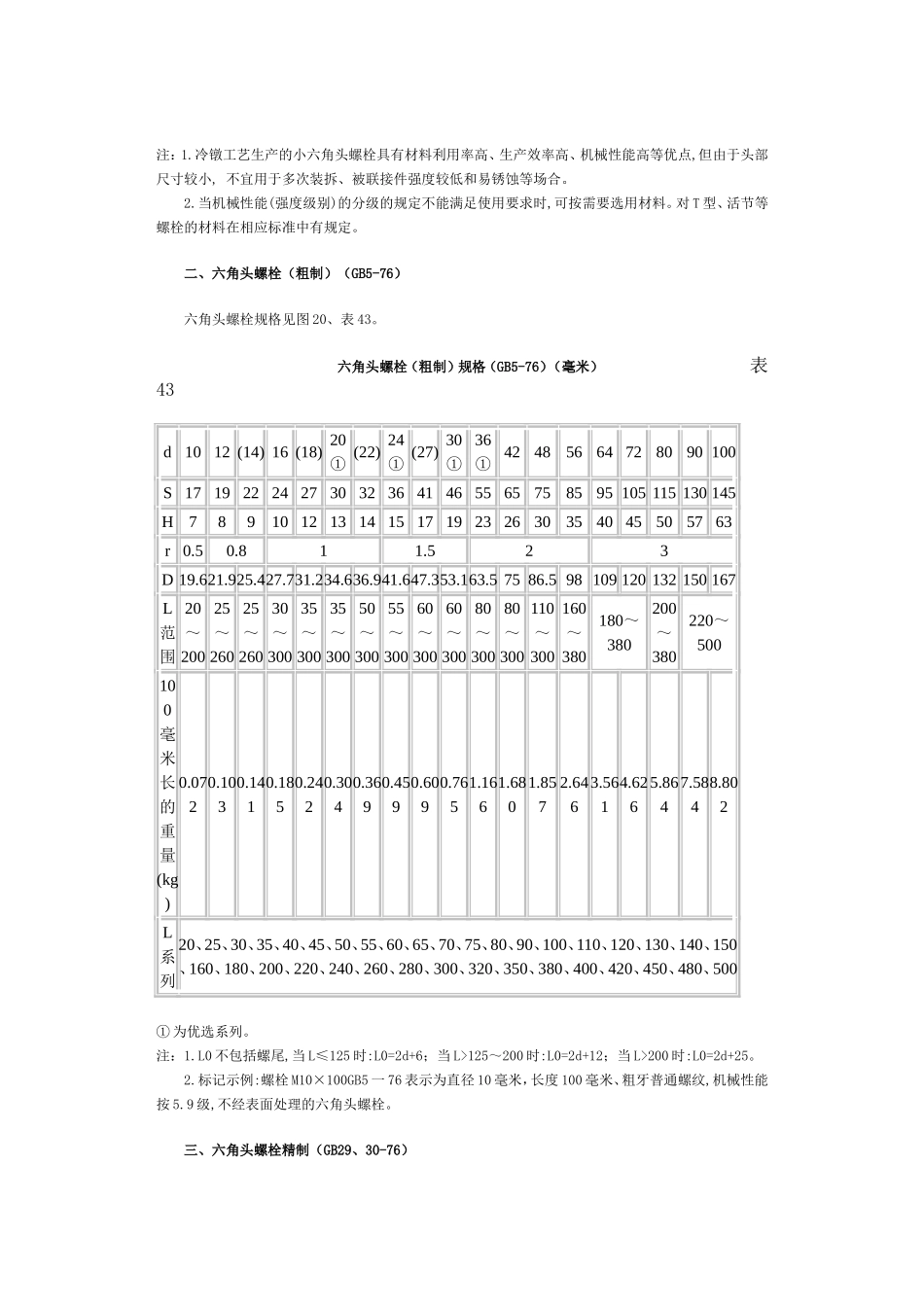

5.螺栓、螺母、垫圈5.1螺栓一、常用螺栓标准、用途常用螺栓标准、规格、用途见表42。常用螺栓标准、规格、用途汇总表表42类别名称标准号规格范围（毫米）主要用途dL六角头六角头螺栓（粗制）GB5-7610～10020～500应用普遍,精制的用于重要的、装配精度高的以及受较大冲击、振动或变峨荷的地方六角头螺栓GB30-763～484～300小六角头螺杆带孔螺栓GB21-768～4810～300六角头带孔螺栓GB31-766～4810～300供需要锁定时用小六角头带孔螺栓GB23-768～4810～300六角头头部带孔螺栓GB32-766～4810～300小六角头头部带孔螺栓GB25-768～4810～300六角头头部带槽螺栓GB29-763～124～200小六角头头导颈螺栓GB22-768～3630～300用于对中要求较好的场合,垫圈不会偏于一边小六角头螺杆带孔导颈螺栓GB24-768～3630～300小六角头头部带孔导颈螺栓GB26-768～3630～300小六角头铰制孔用螺栓GB27-766～4822～300能精确地固定被联接件的相互位置,并能承受由横向力产生的剪切相挤压。dl的偏差有d4、ga和jc4小六角头螺杆带孔铰制孔用螺栓GB28-766～4822～300方头方头螺栓（粗制）GB8-7610～4820～300方头有较大的尺寸,便于板手口卡住或靠住其他零件起止转作用,有时也用于T型槽中，常用在一些比较粗糙的结构上。小方头螺栓GB35-765～4810～300沉头沉头方颈螺栓（粗制）GB10-766～2025～200多用于零件表面要求平坦或光滑不阻挂东西的地方(方颈或楔起止转作用)沉头带楔螺栓（粗制）GB11-766～2425～200半圆头半圆头方颈螺栓（粗制GB12-766～2016～200多用于结构受限制不能用其他螺栓头或零件表面要求较光滑的地方,半圆头方颈多用于金属零件,大圆头用于木制零件,加强半圆头则用于受冲击、振动及变载荷的地方大半圆头方颈螺栓(粗制)GB14-766～2420～200大半圆头带楔螺栓(粗制)GB15-766～2420～200半圆头带楔螺栓（粗制）GB13-766～2420～200T型T型槽用螺栓GB37-765～4825～300多用于螺栓只能从被联接件一边进行联接的地方,此时螺栓从被联接件的T形孔中插入将螺栓转动90°,也用于结构要求紧凑的地方铰链用活节螺栓（粗制）GB798-764～3620～300多用于需经常拆开联接的地方和工装上地脚地脚螺栓（粗制）GB799-766～4880～1500用于水泥基础中固定机架直角地脚螺栓Q/ZB185-7316～56300～2600T型头地脚螺栓Q/ZB186-7324～64200～1600螺柱等长双头螺栓（粗制）GB953-768～48100～2500多用于被联接件太厚不便使用螺栓联接或因拆卸频繁不宜使用螺钉联接的地方,或使用在结构构要求比较紧凑的地方。一般双头螺柱用于一端需拧入螺孔固定死的地方,等长双头螺柱则两端都配带螺母来联接零件等长双头螺柱GB901-762～5610～480双头螺柱L1=dGB897-765～4816～300L1=1.25dGB898-762～4816～300L1=1.5dGB899-762～4812～300L1=2dGB900-766～2012～300焊接单头螺柱GB902-766～2016～300用于铜板及较薄的机件联接注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小,不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。对T型、活节等螺栓的材料在相应标准中有规定。二、六角头螺栓（粗制）（GB5-76）六角头螺栓规格见图20、表43。六角头螺栓（粗制）规格（GB5-76）（毫米）表43d1012(14)16(18)20①(22)24①(27)30①36①42485664728090100S171922242730323641465565758595105115130145H78910121314151719232630354045505763r0.50.811.523D19.621.925.427.731.234.636.941.647.353.163.57586.598109120132150167L范围20～20025～26025～26030～30035～30035～30050～30055～30060～30060～30080～30080～300110～300160～380180～380200～380220～500100毫米长的重量(kg)0.0720.1030.1410.1850.2420.3040.3690.4590.6090.7651.1661.6801.8572.6463.5614.6265.8647.5848.802L系列20、25、30、35、40、45、50、55、60、65、70、75、80、90、100、110、120、130、140、150、160、180、200、220、240、260、280、300、320、350、380、400、420、450、480、500①为优选系列。注：1.L0不包括螺尾,当L≤125时:L0=2d+6...
