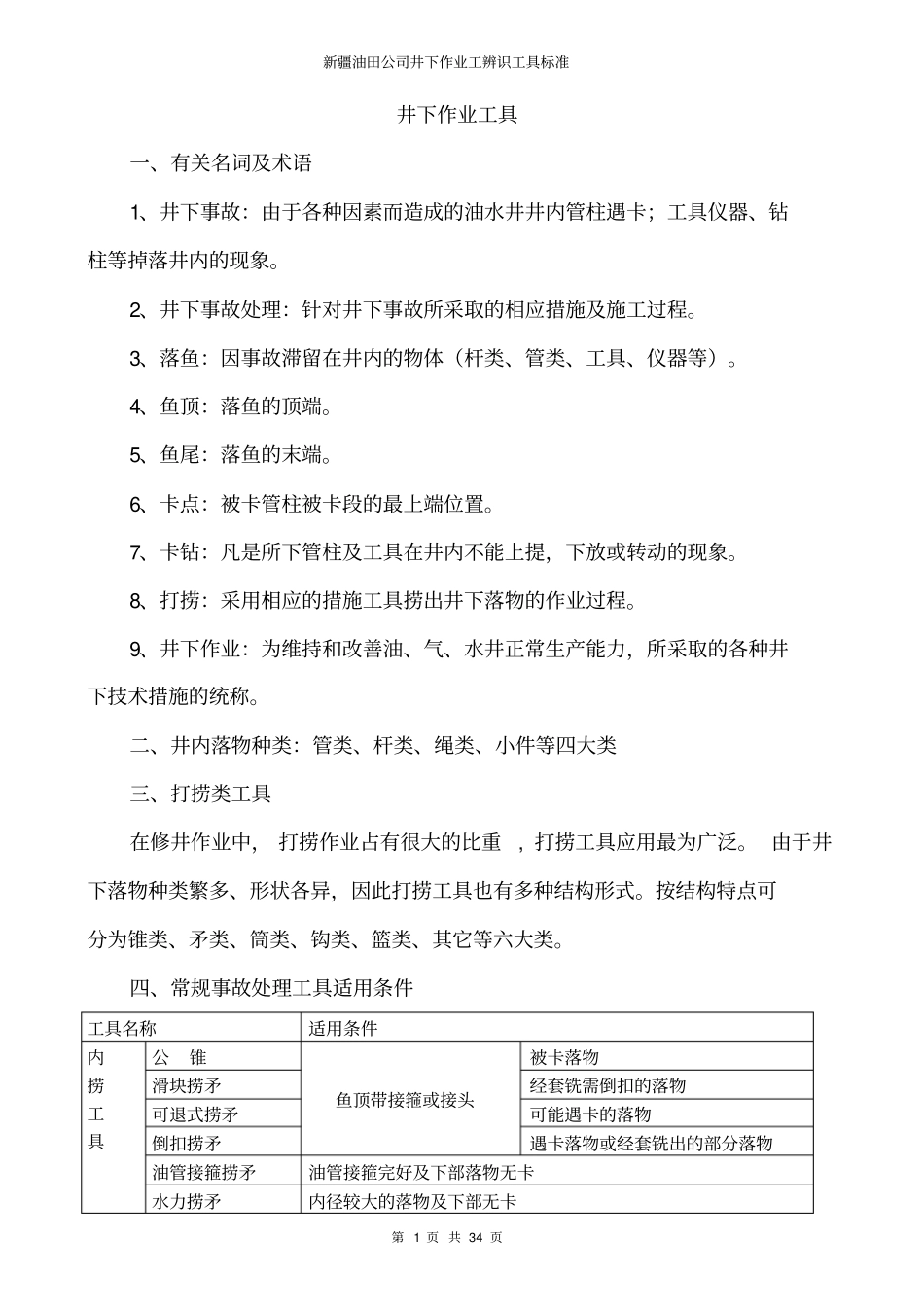

新疆油田公司井下作业工辨识工具标准第1页共34页井下作业工具一、有关名词及术语1、井下事故：由于各种因素而造成的油水井井内管柱遇卡；工具仪器、钻柱等掉落井内的现象。2、井下事故处理：针对井下事故所采取的相应措施及施工过程。3、落鱼：因事故滞留在井内的物体（杆类、管类、工具、仪器等）。4、鱼顶：落鱼的顶端。5、鱼尾：落鱼的末端。6、卡点：被卡管柱被卡段的最上端位置。7、卡钻：凡是所下管柱及工具在井内不能上提，下放或转动的现象。8、打捞：采用相应的措施工具捞出井下落物的作业过程。9、井下作业：为维持和改善油、气、水井正常生产能力，所采取的各种井下技术措施的统称。二、井内落物种类：管类、杆类、绳类、小件等四大类三、打捞类工具在修井作业中，打捞作业占有很大的比重,打捞工具应用最为广泛。由于井下落物种类繁多、形状各异，因此打捞工具也有多种结构形式。按结构特点可分为锥类、矛类、筒类、钩类、篮类、其它等六大类。四、常规事故处理工具适用条件工具名称适用条件内捞工具公锥鱼顶带接箍或接头被卡落物滑块捞矛经套铣需倒扣的落物可退式捞矛可能遇卡的落物倒扣捞矛遇卡落物或经套铣出的部分落物油管接箍捞矛油管接箍完好及下部落物无卡水力捞矛内径较大的落物及下部无卡新疆油田公司井下作业工辨识工具标准第2页共34页外捞工具母锥鱼顶为油管、钻杆本体等工具可退式卡瓦捞筒鱼顶外径基本完整而可能有卡的井下落物倒扣捞筒鱼顶外径基本完整而可能部分倒出的落物开窗捞筒鱼顶外径基本完整并带接箍或接头台肩的无卡落物辅助工具开式下击器经活动、憋压等方法解卡无效时使用，反复震击被卡落物使卡点松动而解卡液压上击器处理深井砂卡、封隔器卡及小件落物卡，尤其是井架载荷不够而不能实施解卡时使用铅模检查套管内径变形及损坏程度、深度和落物深度、鱼顶状况等套磨铣工具打捞落物前的先期处理工具或无法打捞时使用油水井打捞对所采用的方法讲究“捞得住”、“放得开”、“磨得动”，要求入井工具要将井下落物牢牢控制住，同时在捞获落物发现拔不动又到不开的情况下，可以保证打捞工具与落物分离，对很难捞出的落物，借助于具有切削性能的工具，把落物磨铣掉，碎屑依靠修井液水力携带至地面。合适对症的工具是井下落物打捞成功的基础，经过很多人总结和长时间的钻研和实践的结晶，是打捞成功的保证，表现在施工操作者操作的手感，指重表的细微变化，循环泵压的变化，针对施工过程的分析判断，都需要靠经验及良好的技术素质来综合分析判断打捞施工中井下可能出现的各种情况，以采取相应的措施。打捞技术水平表现在一：工具性能，二：操作者技术素质。常规打捞工具操作方法（SY/5587.19—94）工具名称操作方法公、母锥缓慢下深至打捞方入，确认达到造扣方入时，加压20～30KN，以10～20r/min转速造扣，造扣5～10圈上提，若悬重增加，则提钻，若悬重未增加，重复上述操作。造上扣后提钻，如遇卡且采取活动、憋压、旋转等措施仍不能解卡，则上提钻具至设计倒扣载荷进行倒扣，若悬重逐渐下降到原悬重或稍大且扭矩下降，证明已捞上落物或倒开，缓慢上提至正常载荷后，正常提钻。滑块捞矛工具下至距鱼顶1～1.5m时，记住悬重并缓慢下放，若碰鱼方入遇阻，将钻具旋转不同角度，待工具进入鱼腔后，缓慢上提钻具，抓住落物，若悬重增加，则捞获提钻。如遇卡且经活动等措施仍不能解卡，可采新疆油田公司井下作业工辨识工具标准第3页共34页取倒扣措施，倒扣方法同上。可退式捞矛工具下至距鱼顶1～2m时，边冲洗边旋转边缓慢下放，待悬重稍有下降显示时，根据打捞钻具组合扣型相反方向旋转钻具1～2圈（视具体情况可多转几圈），缓慢上提钻具，若悬重增加，则提钻，如遇卡且采取活动、憋压、旋转等措施仍不能解卡需退出工具，用钻具下击，按打捞钻具组合扣型相同方向旋转钻具2～3圈，同时缓慢上提，即可退出。倒扣捞矛、捞筒工具下至距鱼顶1～1.5m，边旋转边下放，待悬重稍有下降，上提至设计负荷倒扣，若悬重逐渐下降到原悬重或稍大，证明已倒开，循环洗井提钻，若旋转倒扣等措施无法倒开需退出工具，用钻具下击，边旋转边缓慢上提即可退出。油管接箍捞矛工具下...
