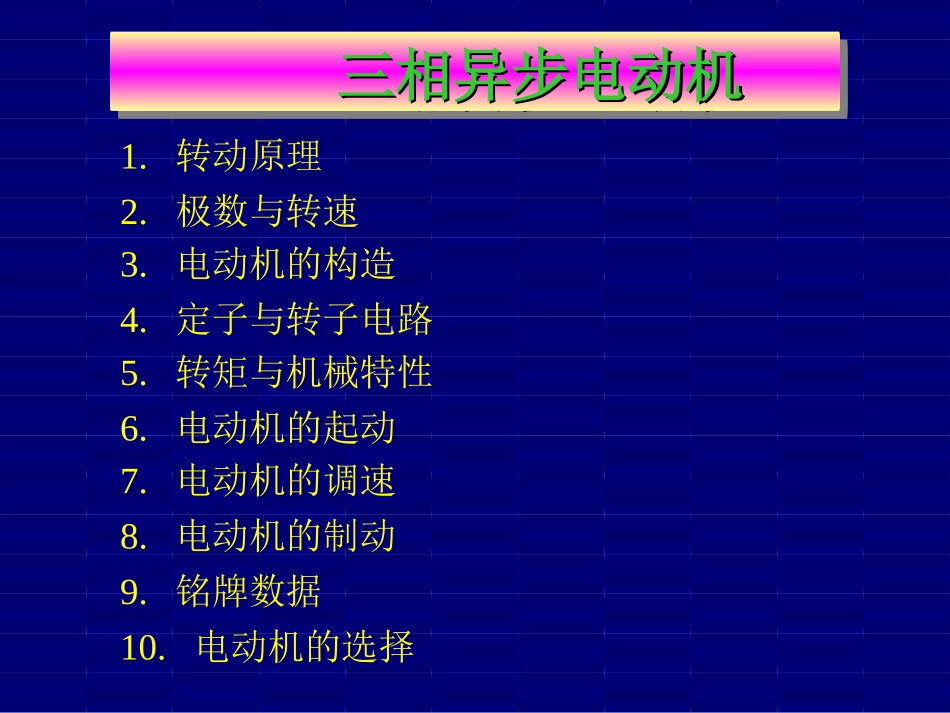

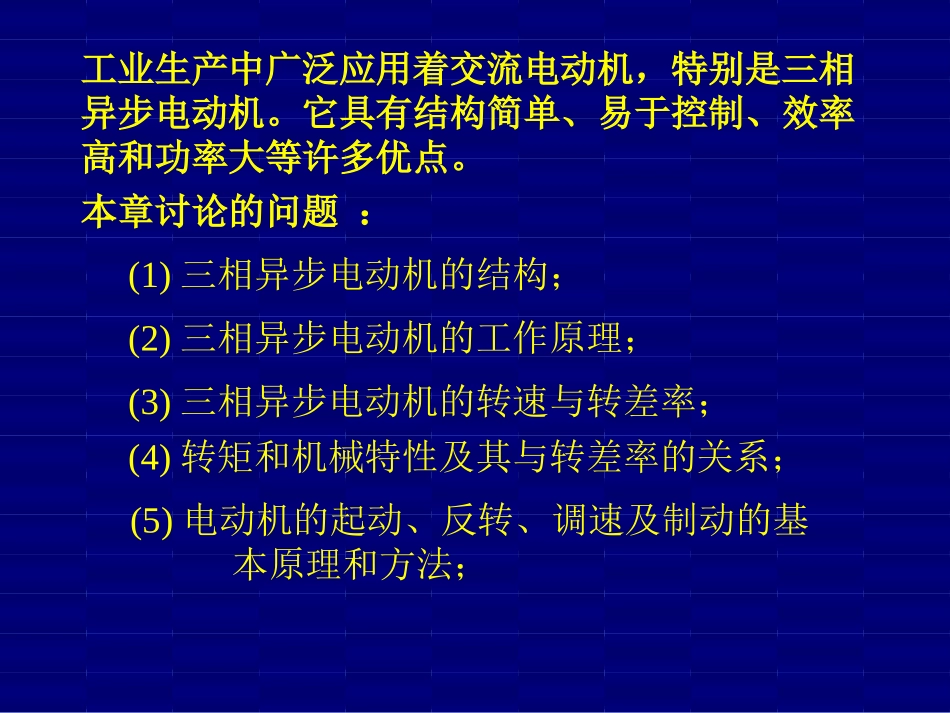

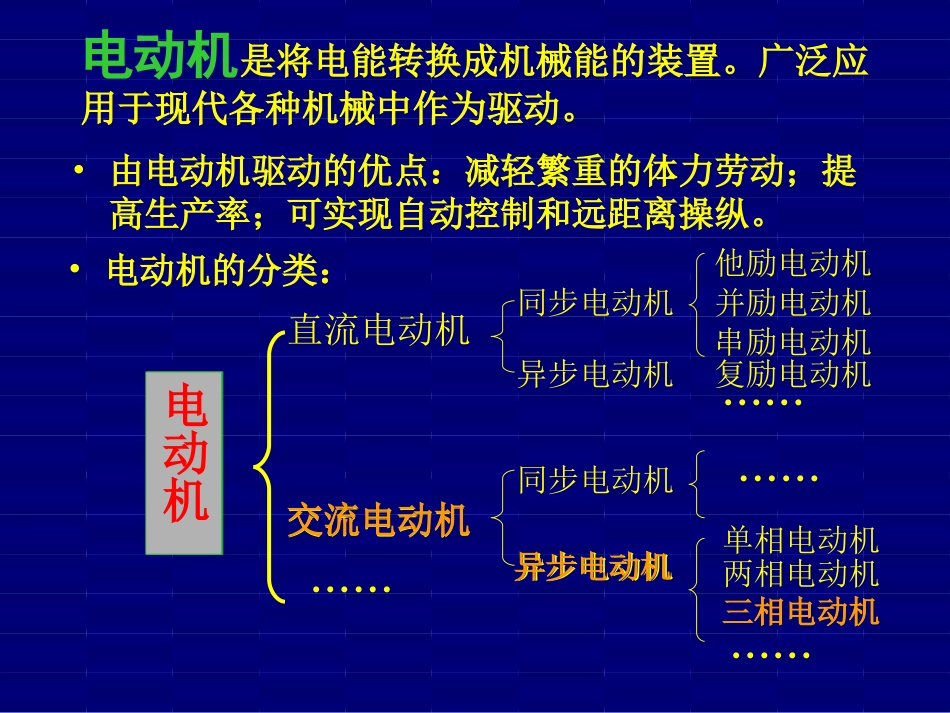

三相异步电动机三相异步电动机三相异步电动机三相异步电动机1.转动原理2.极数与转速3.电动机的构造4.定子与转子电路5.转矩与机械特性6.电动机的起动7.电动机的调速8.电动机的制动9.铭牌数据10.电动机的选择电动机是将电能转换成机械能的装置。广泛应用于现代各种机械中作为驱动。•由电动机驱动的优点：减轻繁重的体力劳动；提高生产率；可实现自动控制和远距离操纵。•电动机的分类：电动机直流电动机交流电动机他励电动机并励电动机串励电动机复励电动机同步电动机异步电动机三相电动机单相电动机同步电动机异步电动机两相电动机交流电动机异步电动机三相电动机电动机工业生产中广泛应用着交流电动机，特别是三相异步电动机。它具有结构简单、易于控制、效率高和功率大等许多优点。本章讨论的问题：(1)三相异步电动机的结构；(2)三相异步电动机的工作原理；(3)三相异步电动机的转速与转差率；(4)转矩和机械特性及其与转差率的关系；(5)电动机的起动、反转、调速及制动的基本原理和方法；2.三相异步电动机的极数与转速一、三相异步电动机的极数三相异步电动机定子产生旋转磁场的磁极个数，称为极数。对于每相只有一个线圈的电动机，绕组始端之间相差120°的空间角，则产生的旋转磁场只有一对磁极。磁极对数用p表示，则p=1。若每相定子绕组由两个线圈串联组成(如图所示)，则绕组始端之间相差60°空间角，因而旋转磁场具有两对磁极，p=2.ABCXA´X´B´Y´YZZ´C´AXX´A´BCY´Z´ABCXA´X´B´Y´YZZ´C´转子P=2磁场位置(t=0)3.4极三相同步发电机的极数与转速4.2极三相同步发电机的极数与转速二、三相异步电动机的转速•电动机的转速是与旋转磁场有关的。而磁场极数不同则磁场的转速就不同，在一对磁极的情况下，交流电经历一个周期磁场恰好在空间转过一圈，若定子电流的频率为f1，旋转磁场在每分钟将转过60f1周。当磁极对数为p时，磁场的转速为（转每分）pfn1060在我国(f1=50Hz)，磁极对数为p的磁场转速n0为p）（min/0rn123456300015001000750600500例某三相异步电动机的额定转速n=570r/min。求电动机的极数和额定时的转差率(f1=50Hz)。解：由于电动机的额定转速应接近且略小于同步转速n0，而n0对应于磁极对数p有一系列固定值。显然，与570r/min最接近的是min/6000rn因此，额定时的转差率为%560057060000nnns5p•.参见教材.6.三相电动机的起动一、起动性能•电动机的起动就是将它开动起来。在起动瞬间，n=0,s=1。我们没从起动时的电流和转矩来分析电动机的期待性能。1、起动电流Ist在刚起动时，由于旋转磁场对静止的转子有着很大的相对转速，磁力线切割转子导体的速度很快，这时转子绕组中感应出的电动势和产生的转子电流都很大。一般中小型电动机的起动电流约为额定值的5-7倍。即：7~5I/INst当电动机不是频繁起动时，起动电流对电机本身影响不大。因为电机的起动时间很短。但当起动频繁时，由于热量的积累，可以使电机过热。但是，电动机的起动电流对线路是有影响的。二、起动方法•鼠笼式电动机的起动方法有两种1、直接起动2、降压起动1、直接起动直接起动就是利用闸刀开关或接触器将电动机直接接到额定电源上。这种起动方法虽然简单，但如上所述，由于起动电流较大，将使线路电压下降，影响负载的正常工作。一般只有功率在二三十千瓦以下的异步电动机才能采用直接起动的方法来起动。而对于功率较大的异步电动机通常都采用降压起动。2、降压起动•所谓降压起动就是在电动机起动时，降低其所加的电压。其目的就是要减小起动电流。降压起动通常采用下面的几种方法。（1）星形—三角形（Y-△）换接起动该方法只适合于电动机在工作时，其定子绕组接成三角形时的情况。如有一台三角形联接的电动机，接在电压为380V的电源上，其每相定子绕组上的电压就是380V；当采用星形联接并接在相同电源上，此时每相定子绕组上的电压是220V。通过计算可以看出，电压下降了1/√3倍，电流下降了1/3。由于转矩与电压的平方成正比，所以起动转矩也减小到直接起动时的1/3。因此，这种方法只适合于空载或轻栽时起动。该种起动一般采用星三角起动器来实现，...
