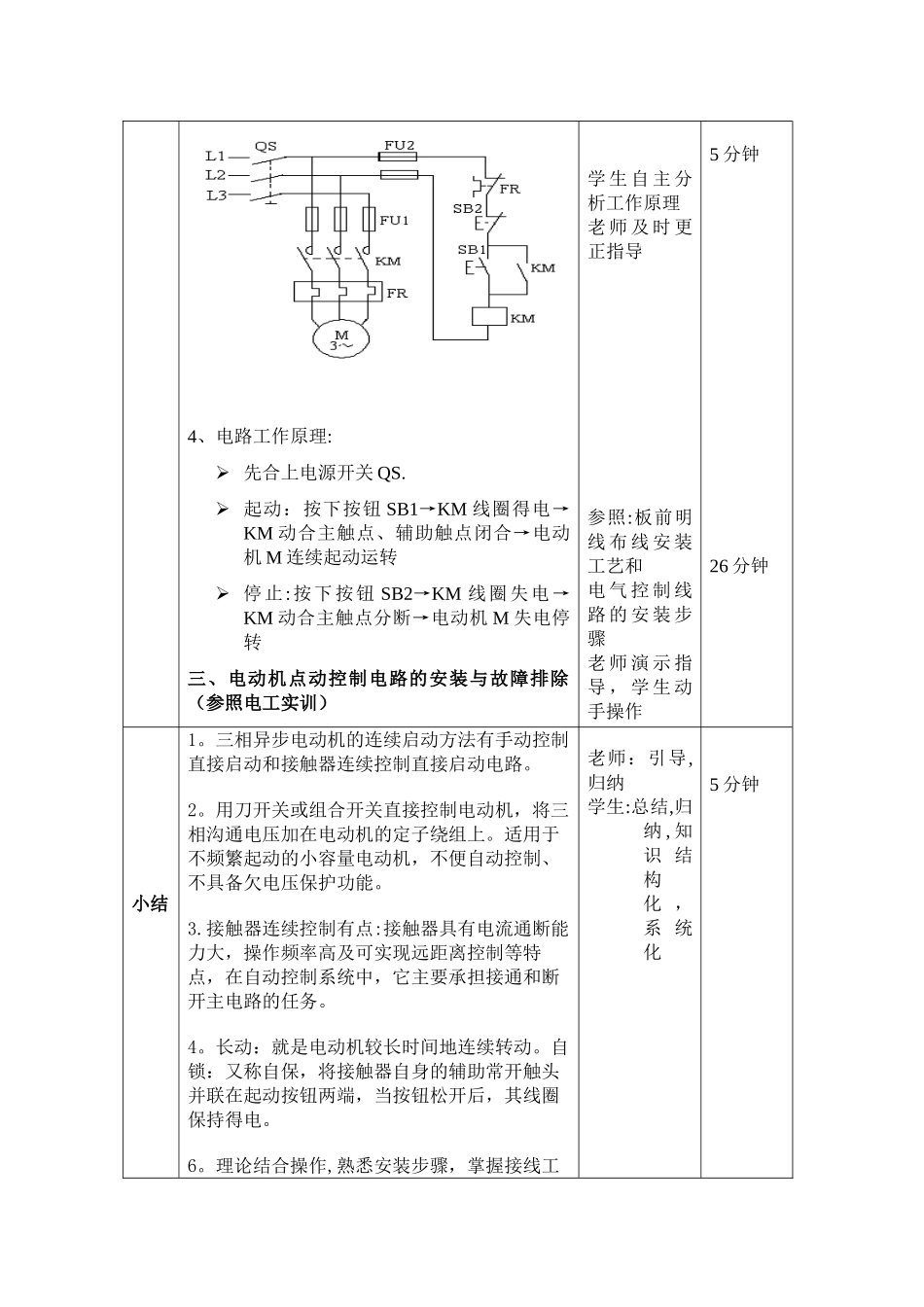

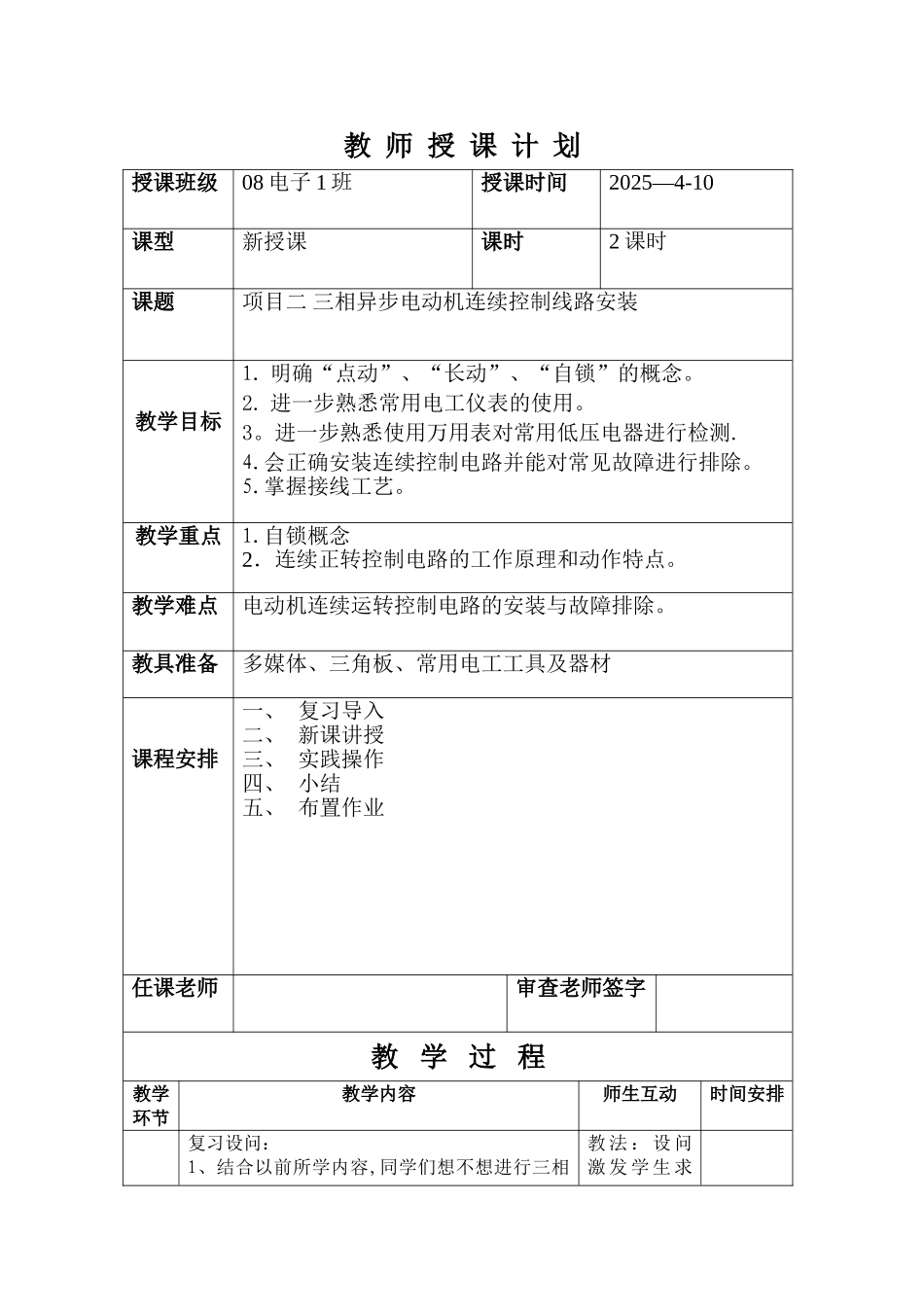

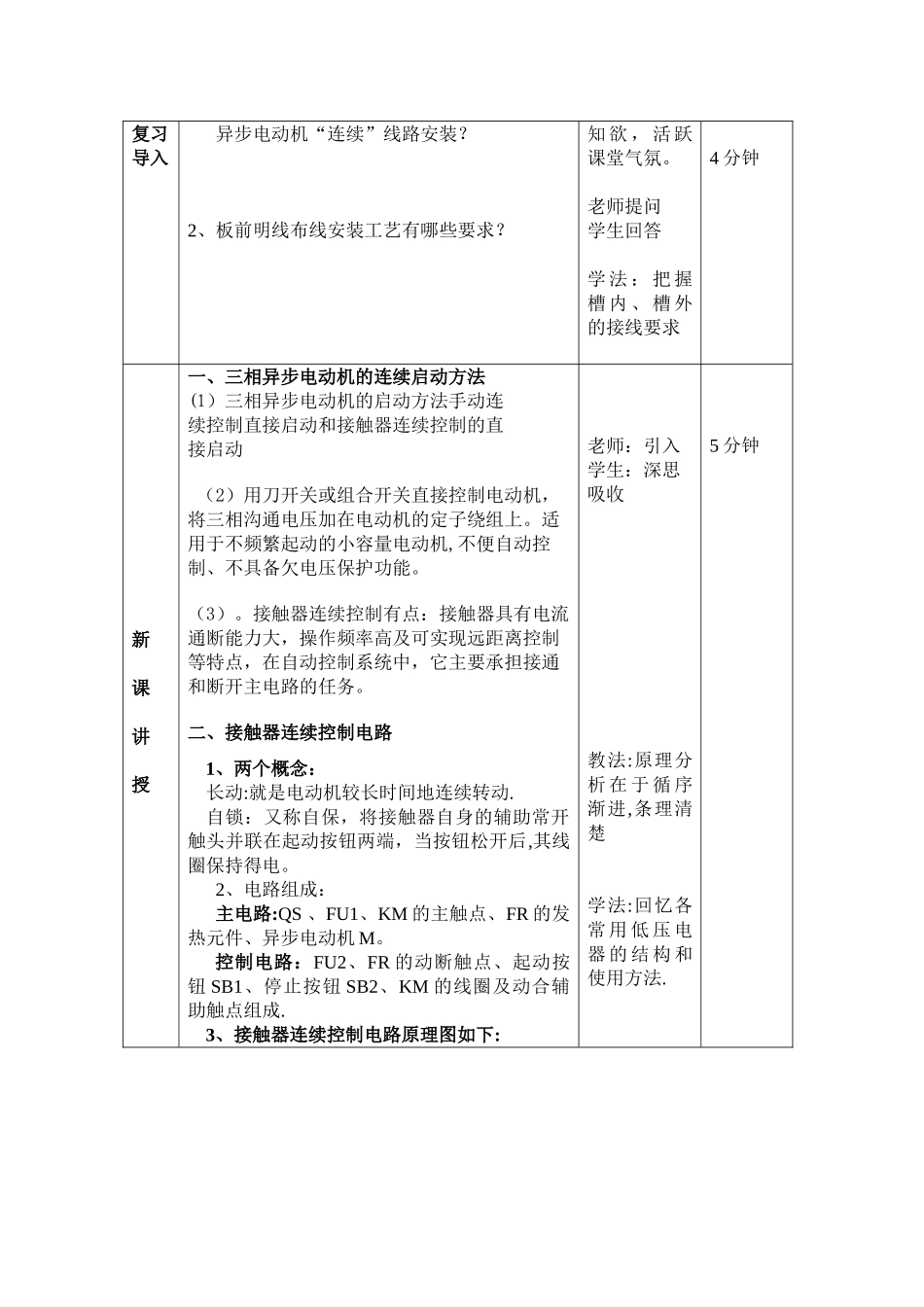

教 师 授 课 计 划授课班级08 电子 1 班授课时间2025—4-10课型新授课课时2 课时课题项目二 三相异步电动机连续控制线路安装教学目标1. 明确“点动”、“长动”、“自锁”的概念。2. 进一步熟悉常用电工仪表的使用。3。进一步熟悉使用万用表对常用低压电器进行检测.4.会正确安装连续控制电路并能对常见故障进行排除。 5.掌握接线工艺。教学重点1.自锁概念2．连续正转控制电路的工作原理和动作特点。教学难点电动机连续运转控制电路的安装与故障排除。教具准备多媒体、三角板、常用电工工具及器材课程安排一、 复习导入二、 新课讲授三、 实践操作四、 小结五、 布置作业任课老师审查老师签字教 学 过 程教学环节教学内容师生互动时间安排复习设问：1、结合以前所学内容,同学们想不想进行三相教 法 ： 设 问激 发 学 生 求复习导入异步电动机“连续”线路安装？2、板前明线布线安装工艺有哪些要求？知 欲 ， 活 跃课堂气氛。老师提问学生回答学 法 ： 把 握槽 内 、 槽 外的接线要求4 分钟新课讲授一、三相异步电动机的连续启动方法(1）三相异步电动机的启动方法手动连续控制直接启动和接触器连续控制的直接启动（2）用刀开关或组合开关直接控制电动机，将三相沟通电压加在电动机的定子绕组上。适用于不频繁起动的小容量电动机,不便自动控制、不具备欠电压保护功能。 （3）。接触器连续控制有点：接触器具有电流通断能力大，操作频率高及可实现远距离控制等特点，在自动控制系统中，它主要承担接通和断开主电路的任务。二、接触器连续控制电路1、两个概念：长动:就是电动机较长时间地连续转动.自锁：又称自保，将接触器自身的辅助常开触头并联在起动按钮两端，当按钮松开后,其线圈保持得电。2、电路组成： 主电路:QS 、FU1、KM 的主触点、FR 的发热元件、异步电动机 M。控制电路：FU2、FR 的动断触点、起动按钮 SB1、停止按钮 SB2、KM 的线圈及动合辅助触点组成.3、接触器连续控制电路原理图如下:老师：引入学生：深思吸收教法:原理分析 在 于 循 序渐进,条理清楚学法:回忆各常 用 低 压 电器 的 结 构 和使用方法.5 分钟4、电路工作原理: 先合上电源开关 QS. 起动：按下按钮 SB1→KM 线圈得电→ KM 动合主触点、辅助触点闭合→电动机 M 连续起动运转 停止:按下按钮 SB2→KM 线圈失电→ KM 动合主触点分断→电动机 M 失电停转三、电动机点动控制电路的安装...
