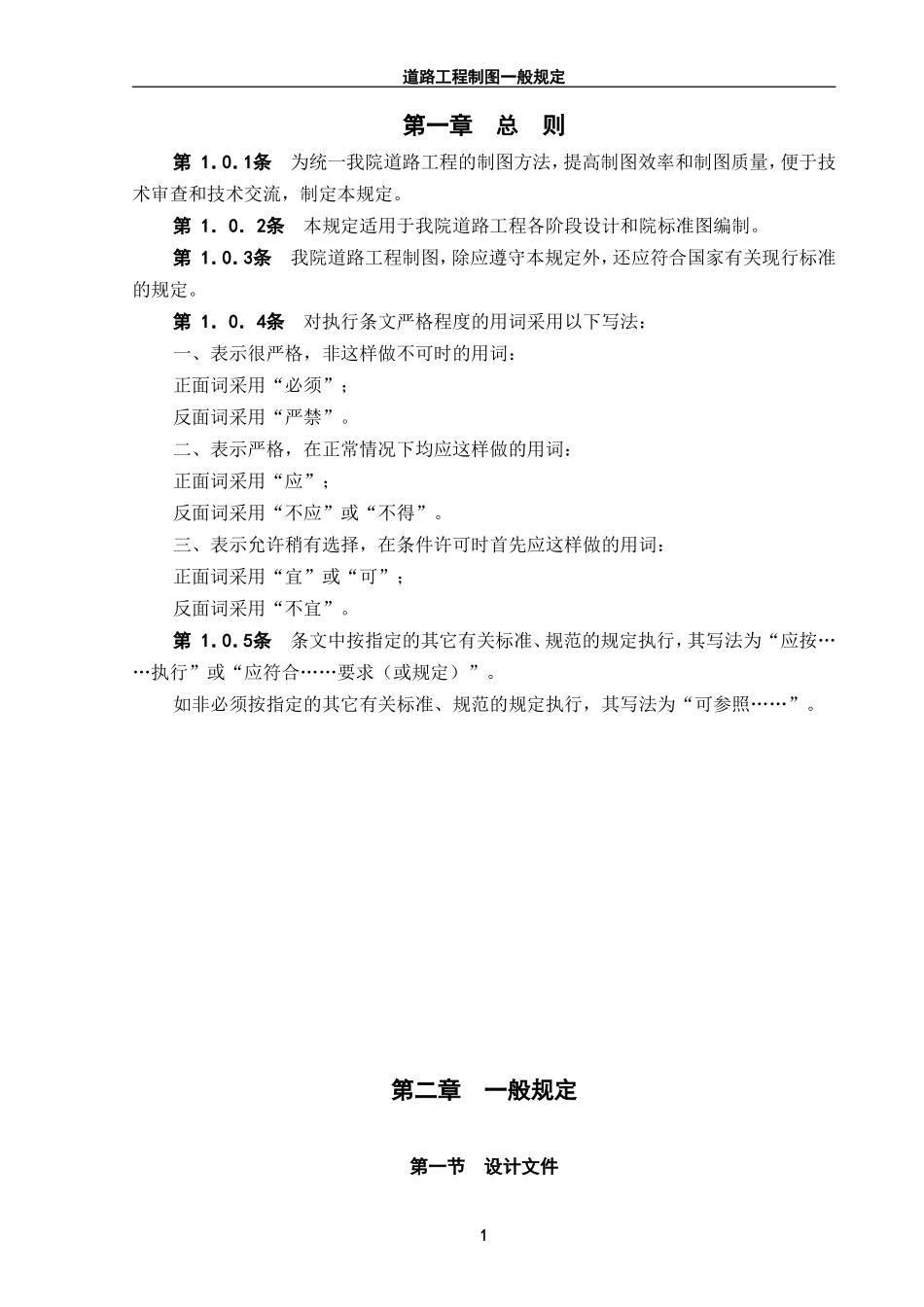

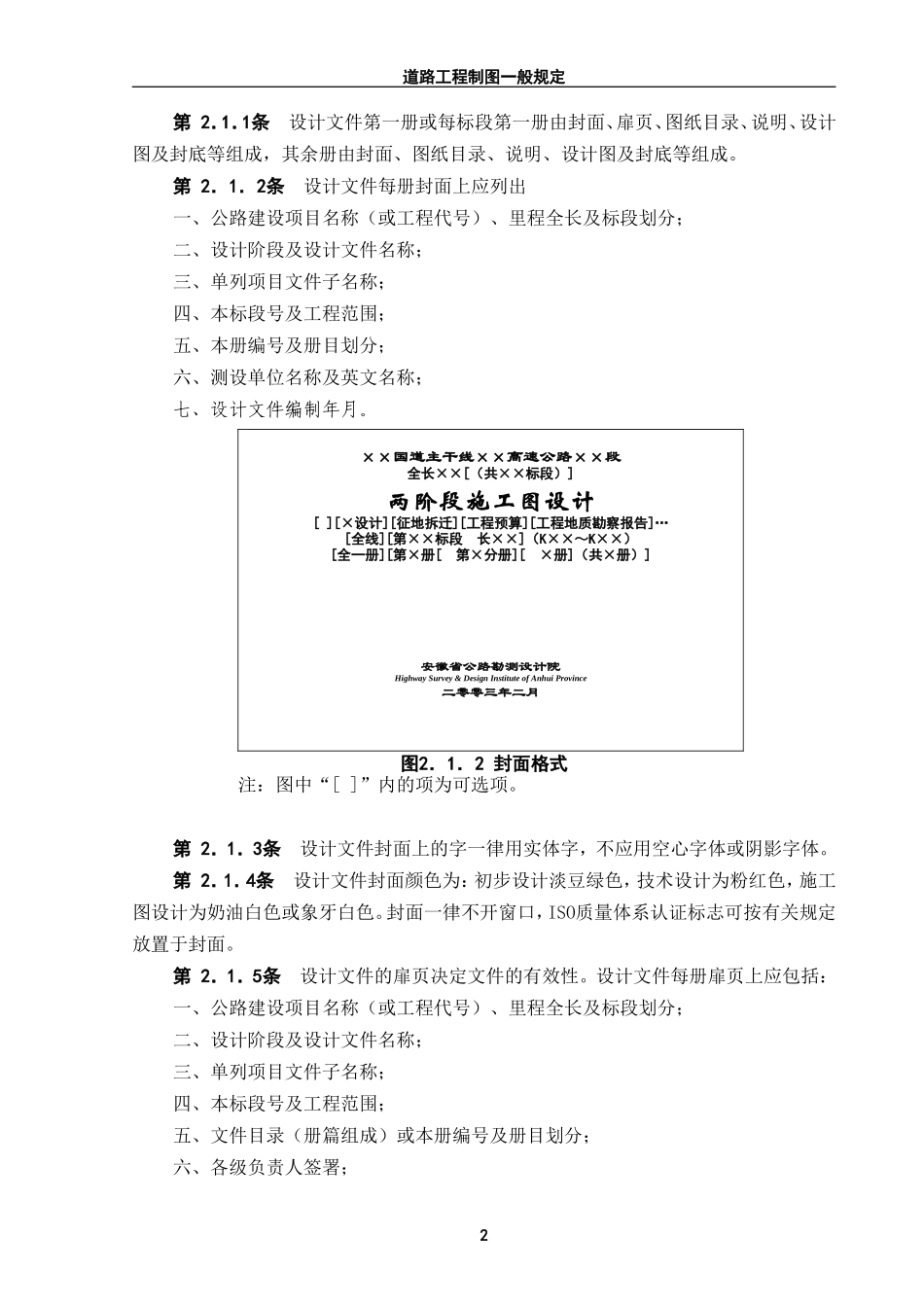

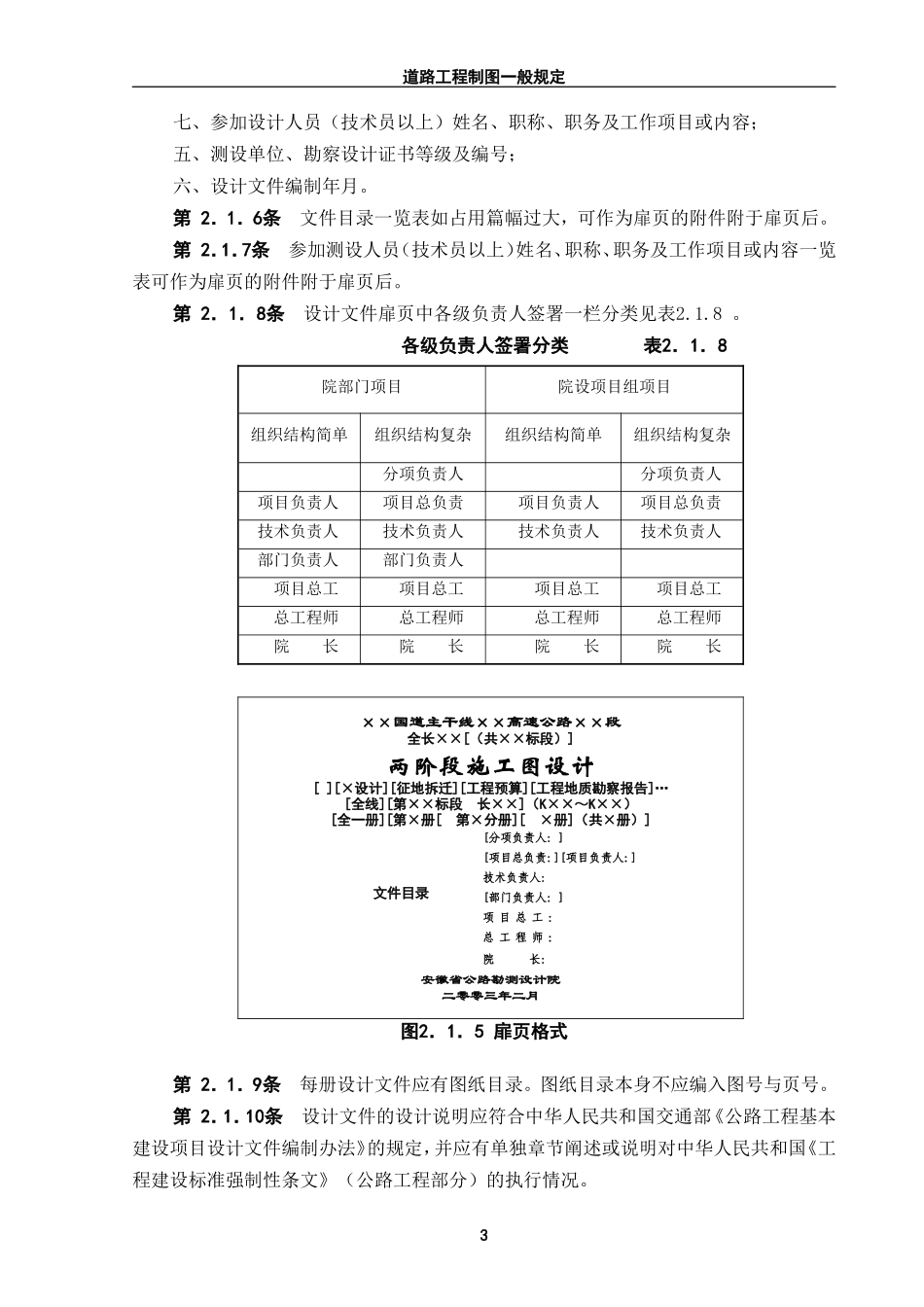

道路工程制图一般规定第一章总则第1．0．1条为统一我院道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。第1．0．2条本规定适用于我院道路工程各阶段设计和院标准图编制。第1．0．3条我院道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。第1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。第1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。第二章一般规定第一节设计文件1道路工程制图一般规定第2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。第2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。××国道主干线××高速公路××段全长××[（共××标段）]两阶段施工图设计[][×设计][征地拆迁][工程预算][工程地质勘察报告]…[全线][第××标段长××]（K××～K××）[全一册][第×册[第×分册][×册]（共×册）]安徽省公路勘测设计院HighwaySurvey&DesignInstituteofAnhuiProvince二零零三年二月图2．1．2封面格式注：图中“[]”内的项为可选项。第2．1．3条设计文件封面上的字一律用实体字，不应用空心字体或阴影字体。第2．1．4条设计文件封面颜色为：初步设计淡豆绿色，技术设计为粉红色，施工图设计为奶油白色或象牙白色。封面一律不开窗口，ISO质量体系认证标志可按有关规定放置于封面。第2．1．5条设计文件的扉页决定文件的有效性。设计文件每册扉页上应包括：一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、文件目录（册篇组成）或本册编号及册目划分；六、各级负责人签署；2道路工程制图一般规定七、参加设计人员（技术员以上）姓名、职称、职务及工作项目或内容；五、测设单位、勘察设计证书等级及编号；六、设计文件编制年月。第2．1．6条文件目录一览表如占用篇幅过大，可作为扉页的附件附于扉页后。第2．1．7条参加测设人员（技术员以上）姓名、职称、职务及工作项目或内容一览表可作为扉页的附件附于扉页后。第2．1．8条设计文件扉页中各级负责人签署一栏分类见表2.1.8。各级负责人签署分类表2．1．8院部门项目院设项目组项目组织结构简单组织结构复杂组织结构简单组织结构复杂分项负责人分项负责人项目负责人项目总负责项目负责人项目总负责技术负责人技术负责人技术负责人技术负责人部门负责人部门负责人项目总工项目总工项目总工项目总工总工程师总工程师总工程师总工程师院长院长院长院长××国道主干线××高速公路××段全长××[（共××标段）]两阶段施工图设计[][×设计][征地拆迁][工程预算][工程地质勘察报告]…[全线][第××标段长××]（K××～K××）[全一册][第×册[第×分册][×册]（共×册）]文件目录[分项负责人：][项目总负责：][项目负责人：]技术负责人：[部门负责人：]项目总工：总工程师：院长：安徽省公路勘测设计院二零零三年二月图2．1．5扉页格式第2．1．9条每册设计文件应有图纸目录。图纸目录本身不应编入图号与页号。第2．1．10条设计文件的设计说明应符合中华人民共和国交通部《公路工程基本建设项目设计文件编制办法》的规定，并应有单独章节阐述或说明对中华人民共和国《工程建设标准强制性条文》（公路工程部分）的执行情况。3道路工...
