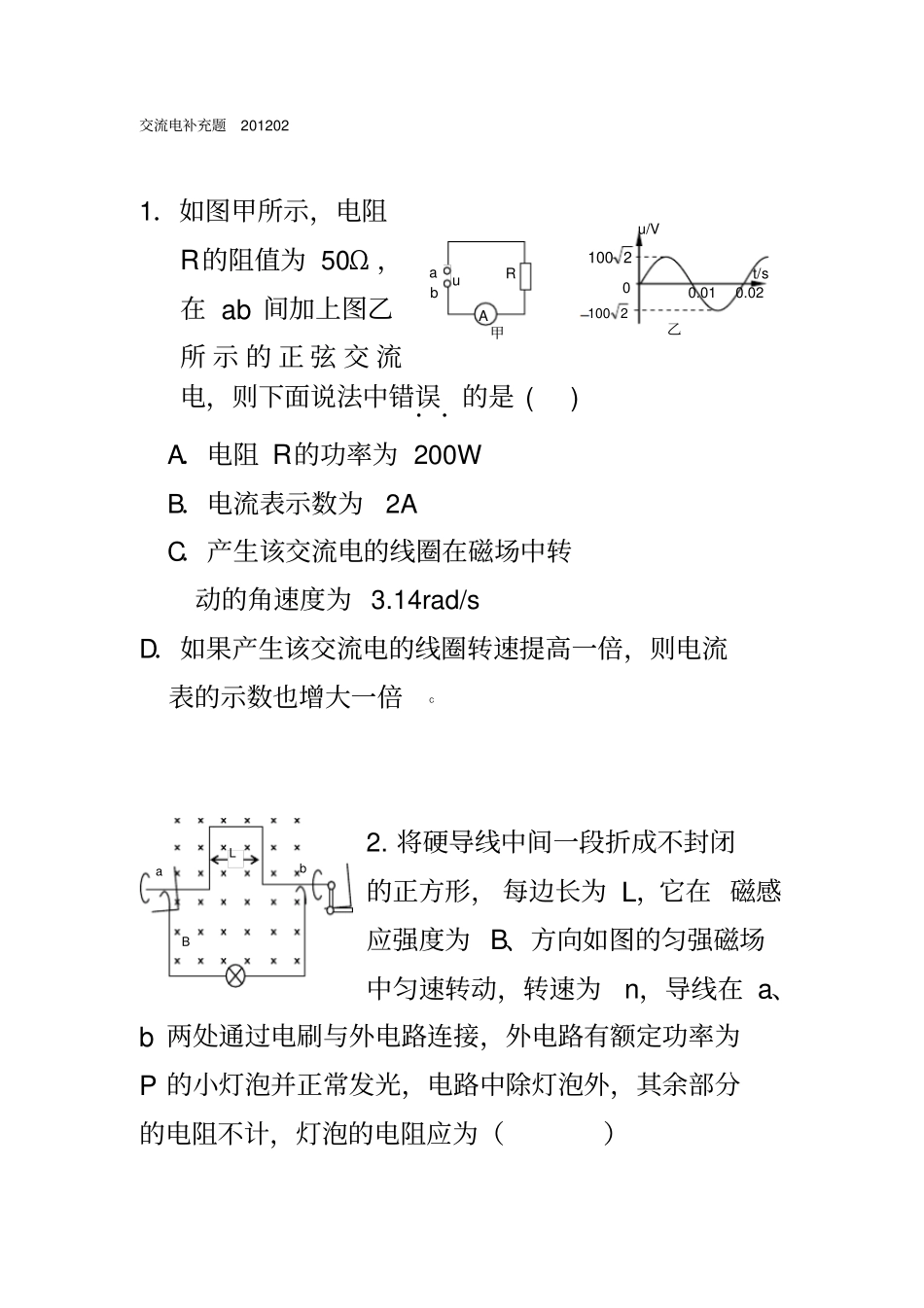

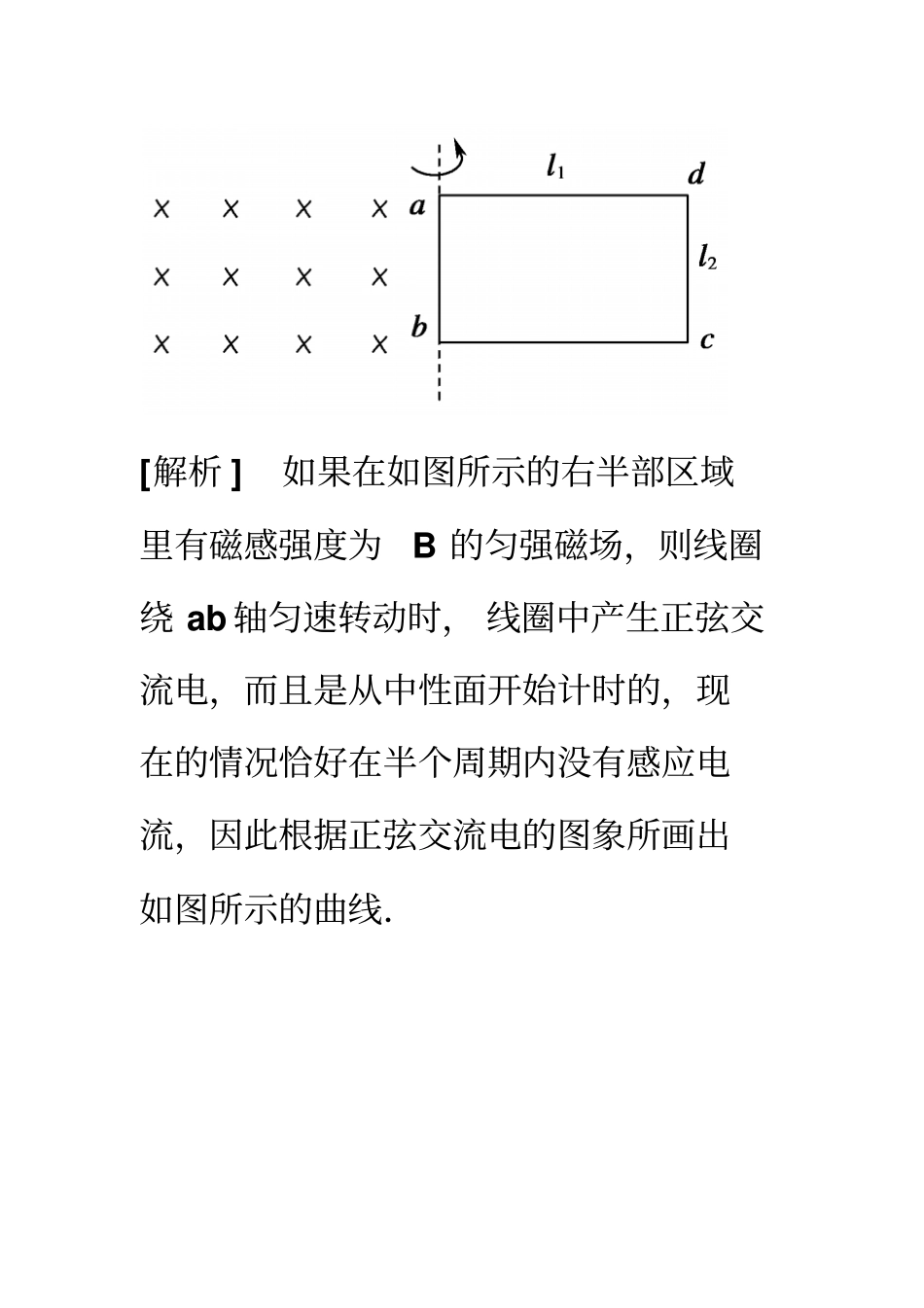

交流电补充题2012021．如图甲所示，电阻R的阻值为50Ω，在ab间加上图乙所示的正弦交流电，则下面说法中错误．．的是()A．电阻R的功率为200WB．电流表示数为2AC．产生该交流电的线圈在磁场中转动的角速度为3.14rad/sD．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍C2.将硬导线中间一段折成不封闭的正方形，每边长为L，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（）baBLAabuR甲210021000u/Vt/s0.010.02乙A．(2πL2nB)2/PB．2(πL2nB)2/PC．(L2nB)2/2PD．(L2nB)2/PB3如图所示，矩形闭合金属线圈abcd的边长分别为l1和l2，电阻为R，ab边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感强度大小B.某时刻线圈位置如图，磁感线垂直线圈平面，方向向里，线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿abcd方向流动为正方向．求：(1)在直角坐标系上画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)此感应电流的有效值．[解析]如果在如图所示的右半部区域里有磁感强度为B的匀强磁场，则线圈绕ab轴匀速转动时，线圈中产生正弦交流电，而且是从中性面开始计时的，现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象所画出如图所示的曲线．4（2009·江苏高考）如图所示,理想变压器原、副线圈匝数之比为1∶5,原线圈两端的交变电压为u=20sin100πtV.氖泡在两端电压达到100V时开始发光.下列说法中正2确的有()A.开关接通后,氖泡的发光频率为100HzB.开关接通后,电压表的示数为100VC.开关断开后,电压表的示数变大D.开关断开后,变压器的输出功率不变【解析】选A、B.由交变电压的瞬时值表达式知，原线圈两端电压的有效值为U1=V=20V，由得副线圈两端的电压为U2=100V，电压表的示数为交变电压的有效值，选项B正确；交变电压的频率为f=Hz=50Hz,一个周期内电压两次大于100V，即一个周期内氖泡能两次发光，所以其发光频率为100Hz，选项A正确；开关断开前后，输入电压不变，变压器的变压比不变，故输出电压不变，选项C错误；开关断开后，电路消耗的功率减小，输出功率就变小，选项D错误.故本题正确选项为A、B.5如图，一台理想变压器的原、副线圈的匝数比是22︰l，原线圈接入电压为U0=220V的正弦交流电源上，副线圈连接交流电压表V、交流电流表A、理想二极管D和电容器C,则（）A电压表的示数为10VB电容器不断地充电和放电，电量不断变化C稳定后电流表的读数为零D稳定后电容器两极板间电势差始终为102VACD6一台理想变压器的原、副线圈的匝数比是5︰l，原线圈接入电压为220V的正弦交流电，一只理想二极管和一个滑动变阻器R串联接在副线圈上，如图所示．电压表和电流表均为理想交流电表，则下列说法正确的是（）A．原、副线圈电流之比为1︰5B．电压表的读数为44VC．若滑动变阻器接入电路的阻值为20，则1min内产生的热量为2904JD．若将滑动变阻器滑片向上滑动，两电表读数均减小C（电压表的读数为222）7如图所示为一台发电机的结构示意图，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状。M是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M共轴的固定转轴旋转。磁极与铁芯之间的缝隙中形成方向沿半径、大小近似均匀的磁场。若从图示位置开始计时，当线框绕固定轴匀速转动时，下列说法正确的是（）A．穿过线圈的磁通量始终为零B．穿过线圈的磁通量的变化率不为零C．线圈中将产生稳恒电流D．线圈中将产生交变电流，大小不变，方向每转一周改变两次答案为BD。我认为A也对，因为线圈平面始终与磁感线平行。理应磁通量始终为零。对怎样解释磁通量变化有电流呢？好天津市2010届高三上学期六校联考如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是()A．在图中t=0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3:2C．交流电a的瞬时...
