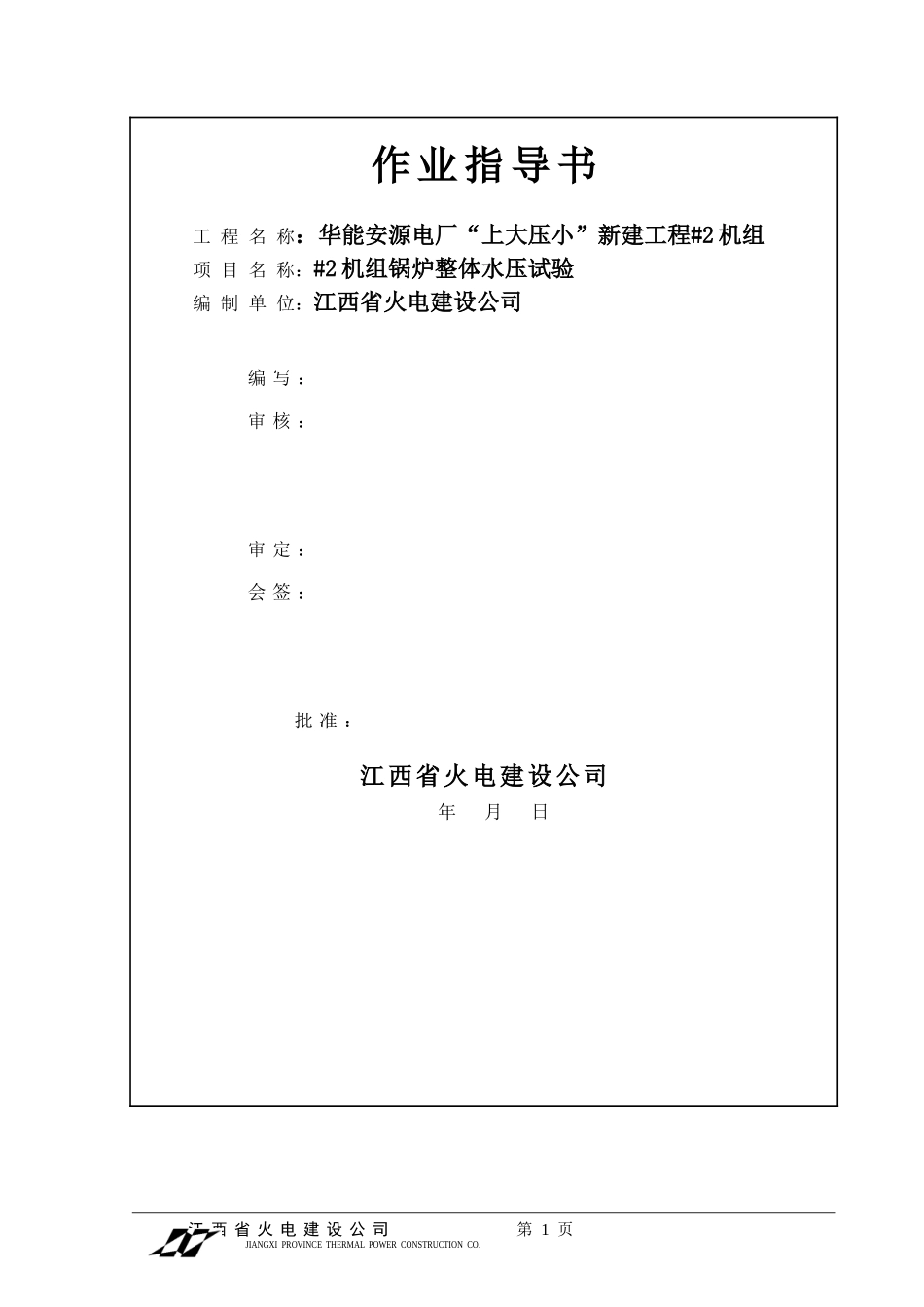

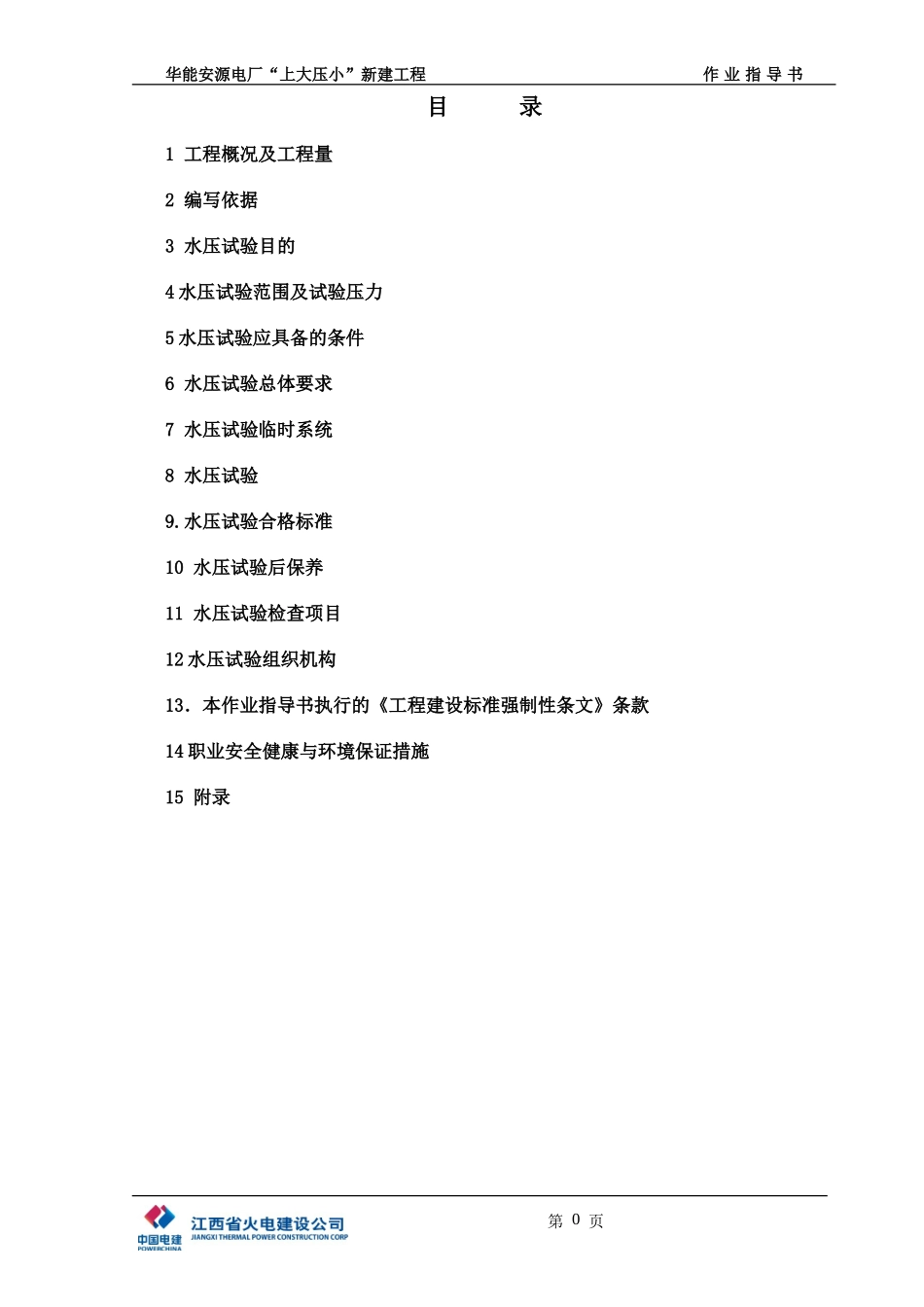

代号QEHS3-AYGLZ46编号版次作业指导书工程名称：华能安源电厂“上大压小”新建工程#2机组项目名称：#2机组锅炉整体水压试验编制单位：江西省火电建设公司编写：审核：审定：会签：批准：江西省火电建设公司年月日江西省火电建设公司第1页JIANGXIPROVINCETHERMALPOWERCONSTRUCTIONCO.华能安源电厂“上大压小”新建工程作业指导书目录1工程概况及工程量2编写依据3水压试验目的4水压试验范围及试验压力5水压试验应具备的条件6水压试验总体要求7水压试验临时系统8水压试验9.水压试验合格标准10水压试验后保养11水压试验检查项目12水压试验组织机构13．本作业指导书执行的《工程建设标准强制性条文》条款14职业安全健康与环境保证措施15附录第0页1工程概况及工程量1.1工程概况华能安源电厂“上大压小”新建工程#2机组锅炉是由哈尔滨锅炉厂有限责任公司生产的超超临界二次再热锅炉，锅炉是采用单炉膛、二次中间再热、平衡通风、固态排渣、全钢结构直流锅炉。锅炉主要由启动系统、水冷壁系统、过热器系统、高压再热器系统、低压再热器系统、省煤器系统组成。1.2锅炉的主要参数：锅炉容量和主要设计参数：锅炉型号：HG-1938/32.45/605/623/623-YM1项目单位BMCRBRL主蒸汽流量t/h19381881.52主蒸汽出口压力Mpa.g32.4532.36主蒸汽出口温度℃605605给水压力Mpa.g35.9535.68给水温度℃331.4329.0再热蒸汽流量（HP）t/h1695.071642.42再热蒸汽出口压力（HP）Mpa.g11.3410.974再热蒸汽出口温度（HP）℃623623再热蒸汽进口压力（HP）Mpa.g11.7111.334再热蒸汽进口温度（HP）℃432.8430.3再热蒸汽流量（LP）t/h1443.491392.25再热蒸汽出口压力（LP）Mpa.g3.5533.413再热蒸汽出口温度（LP）℃623623再热蒸汽进口压力（LP）Mpa.g3.7433.597注：g为表压。1.2锅炉各部件水容积（m3）：序号名称水压试验水容积m3正常运行水容积m31省煤器系统78782水冷系统40403过热器系统（含包墙）1244高压再热器系统3445低压再热器系统613华能安源电厂“上大压小”新建工程作业指导书6启动系统567锅炉范围内管道10锅炉水容积合计12652编制依据2.1哈尔滨锅炉厂有限责任公司提供的锅炉说明书及安装图纸等技术资料2.2《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-20022.3《火力发电工程质量监督检查大纲》2014版2.4《电力建设施工技术规范第2部分：锅炉机组》DL5190.2-20122.5《电力建设施工技术规范第5部分：管道及系统》DL5190.5-20122.6《电力建设施工技术规范第6部分：水处理及制氢设备和系统》DL5190.6-20122.7《电力建设施工质量验收及评价规程第2部分：锅炉机组》DL/T5210.2-20092.8《火力发电厂汽水管道设计技术规定》DL/T5054-19962.9《火力发电厂焊接技术规程》DL/T869-20042.10《电力工业锅炉压力容器监察规程》DL612-19962.11《电站锅炉压力容器检验规程》DL647-20042.12《电力基本建设热力设备化学监督导则》DL/T889-20042.13《火力发电厂水汽化学监督导则》DL/T561-952.14《火力发电厂金属技术监督规程》DL438-20092.15《蒸汽锅炉安全技术监察规程》TSGG0001—20122.16《工程建设标准强制性条文》（电力工程部分）2013年版2.17《国家电网公司基建安全管理规定》国家电网基建[2011]1753号2.18《防止电力生产重大事故的25条重点要求》2.19华能安源电厂“上大压小”新建工程《施工组织总设计》2.20华能安源电厂“上大压小”新建工程#2机组《锅炉专业施工组织设计》3水压试验目的锅炉整体水压试验的目的是在冷态下检查承压部件与焊口的强度和严密性，以确保锅炉的安全运行。4水压试验范围及试验压力#2号机组锅炉水压试验主要包括两个部分：（1）一次汽系统，即锅炉过热器、水冷壁省煤器系统及启动系统设备管道及相关系统；（2）二次汽系统，即高再压热器系统、低压再热器系统（截止锅炉水压试压堵阀）。4.1一次汽系统水压试验范围4.1.1启动系统：汽水分离器、贮水箱及相关连接管道、阀门及附件等。管道包括：启动系统过冷管；储水箱至分离器管道、分离器至储水箱管道、分离器入口管道、分离器出口平衡管及放气管，包墙连接管道、分散下降管等。4.1.2再循环系统再循环泵系统范围内管道：循环水进口管道、...
