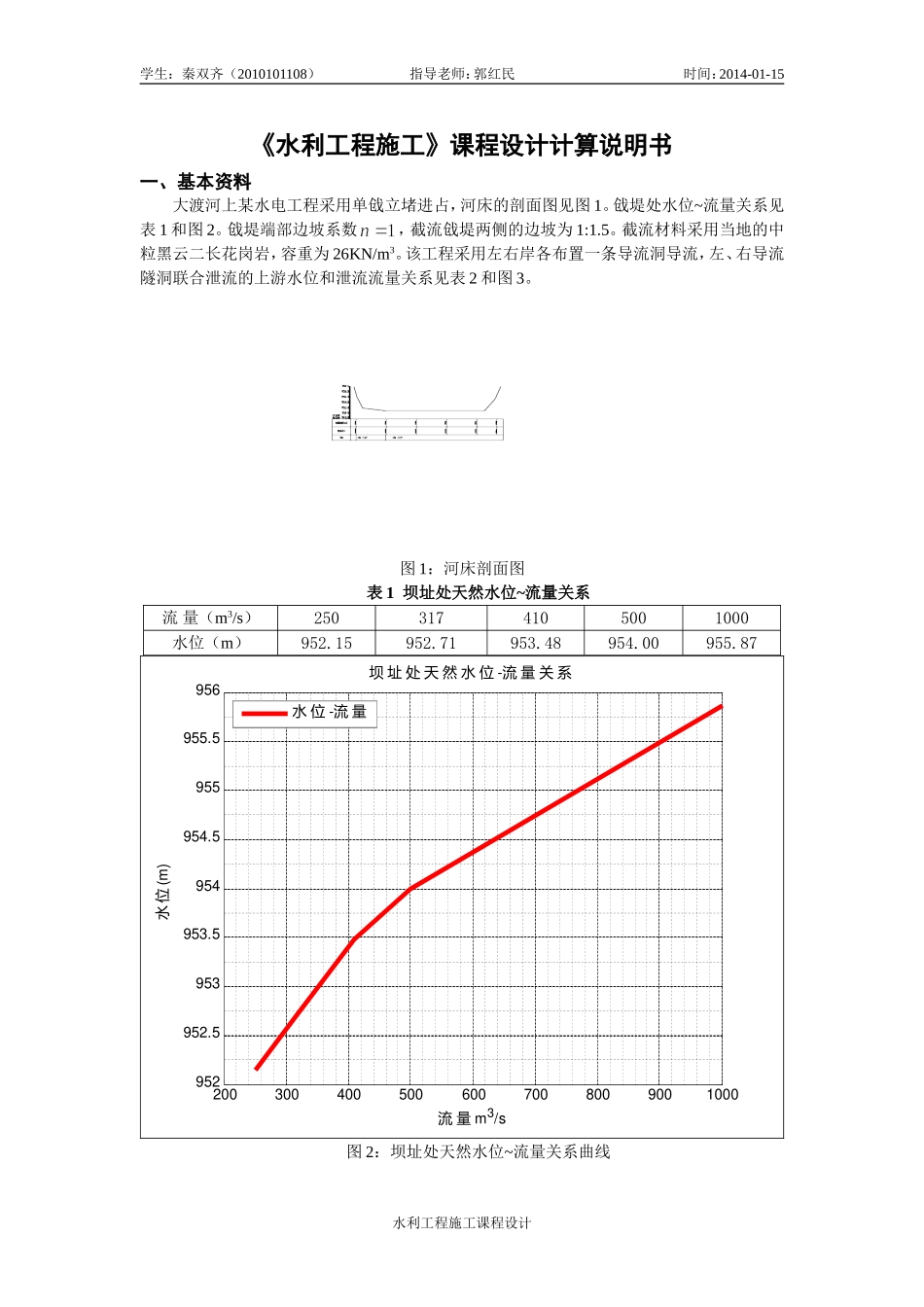

学生：秦双齐（2010101108）指导老师：郭红民时间：2014-01-15《水利工程施工》课程设计计算说明书一、基本资料大渡河上某水电工程采用单戗立堵进占，河床的剖面图见图1。戗堤处水位~流量关系见表1和图2。戗堤端部边坡系数，截流戗堤两侧的边坡为1:1.5。截流材料采用当地的中粒黑云二长花岗岩，容重为26KN/m3。该工程采用左右岸各布置一条导流洞导流，左、右导流隧洞联合泄流的上游水位和泄流流量关系见表2和图3。图1：河床剖面图表1坝址处天然水位~流量关系流量（m3/s）2503174105001000水位（m）952.15952.71953.48954.00955.872003004005006007008009001000952952.5953953.5954954.5955955.5956流量m3/s(m)水位-坝址处天然水位流量关系-水位流量图2：坝址处天然水位~流量关系曲线水利工程施工课程设计学生：秦双齐（2010101108）指导老师：郭红民时间：2014-01-15表2上游水位~导流隧洞泄流量关系泄流流量（m3/s）01503004108001400上游水位（m）953.00955.40957.03958.00960.66964.12作图如下0200400600800100012001400952954956958960962964966泄流流量m3/s(m)上游水位~上游水位导流隧洞泄流量关系-水位流量图3：上游水位~导流隧洞泄流量关系曲线每位同学按不同的设计流量进行无护底情况下截流水力计算，并确定相应的截流设计方案。按以下公式确定截流设计流量，计算时不考虑戗堤渗透流量和上游槽蓄流量。截流设计是施工导流设计重要组成部分，其设计过程比较复杂，目前我国水利水电工程截流多采用立堵截流，本次设计按立堵截流设计，有多种设计方法。其设计分为：截流水力计算、截流水力分区和备料量设计。截流设计流量的确定，通常按频率法确定，也即根据已选定的截流时段，采用该时段内一定频率的某种特征流量值作为设计流量。一般地，多采用截流时段5%～10％的月平均或者旬平均流量作为设计标准。截流的水力计算中龙口流速的确定一般采用图解法（详细见《水利工程施工》P39~42），以下对于图解法及图解法的量化法，三曲线法做如下介绍。二、截流的水力计算1、计算下游水位、戗堤高度、戗堤水深水利工程施工课程设计学生：秦双齐（2010101108）指导老师：郭红民时间：2014-01-15由，根据戗堤处水位~流量关系曲线，由内插法可知，;安全超高1.0m由,，；.2、根据已知的泄流量与上游水位关系绘制曲线150.00300.00410.00800.001400.00955.40957.03958.00960.66964.122.123.754.727.3810.84作图如下2345678910110200400600800100012001400(m)上下游落差泄流流量m3/s-上下游落差泄流量-落差流量图4：龙口泄水曲线由龙口泄水能力计算按照宽顶堰公式计算：水利工程施工课程设计学生：秦双齐（2010101108）指导老师：郭红民时间：2014-01-15式中——流量系数当，为淹没流，当，为非淹没流，——龙口平均过水宽度梯形断面：三角形断面：——龙口上游水头梯形断面：三角形断面：其中——龙口上下游水位差——戗堤高度——戗堤端部边坡系数，取——龙口上游水位——河道底板高程由连续方程可得龙口流速计算公式为：-淹没流时：式中——龙口底板以上的下游水深非淹没流时：式中——龙口断面的临界水深I即淹没出流时：水利工程施工课程设计学生：秦双齐（2010101108）指导老师：郭红民时间：2014-01-15①对于梯形断面：②对三角形断面：。II非淹没出流时：①对于梯形断面：②对三角形断面：；以下以假设戗堤顶部B为下列数值时为例，演算曲线的过程，河床底部无护底。B=40m流量落差计算表400.52.780.180.34826.78191.3413.280.300.38327.28274.921.53.780.400.38527.78348.1624.280.470.38528.28427.032.54.780.520.38528.78512.9135.280.570.38529.28605.803.55.780.610.38529.78705.7146.280.640.38530.28812.654.56.780.660.38530.78926.6757.280.690.38531.281047.795.57.780.710.38531.781176.0768.280.720.38532.281311.566.58.780.740.38532.781454.32B=35m流量落差计算表350.52.780.180.3521.78155.6313.280.300.3822.28225.151.53.780.400.3922.78285.6624.280.470.3923.28351.712.54.780.520.3923.78424.0035.280.570.3924.28502.563.55.780.610.3924.78587.4546.280.640.3925.286...
