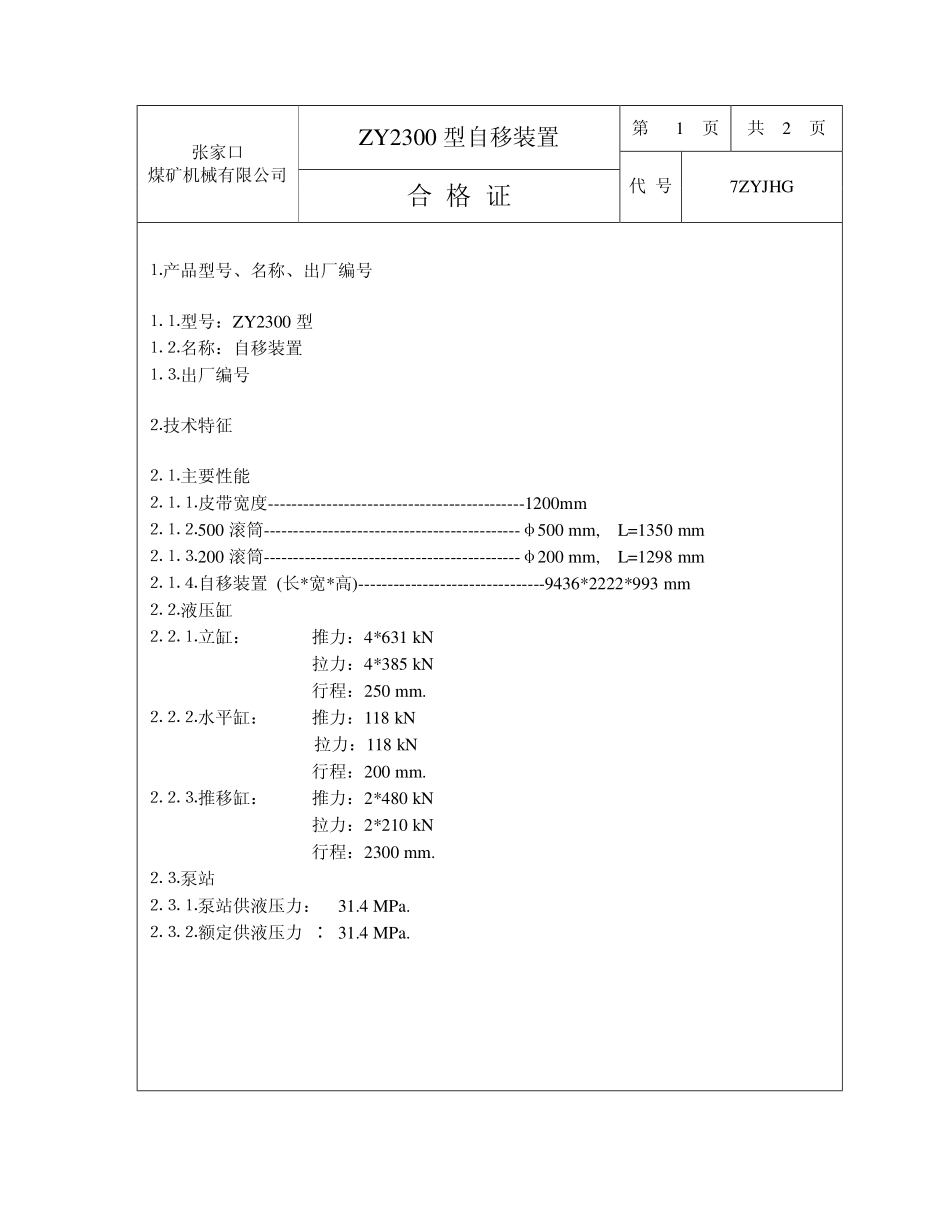

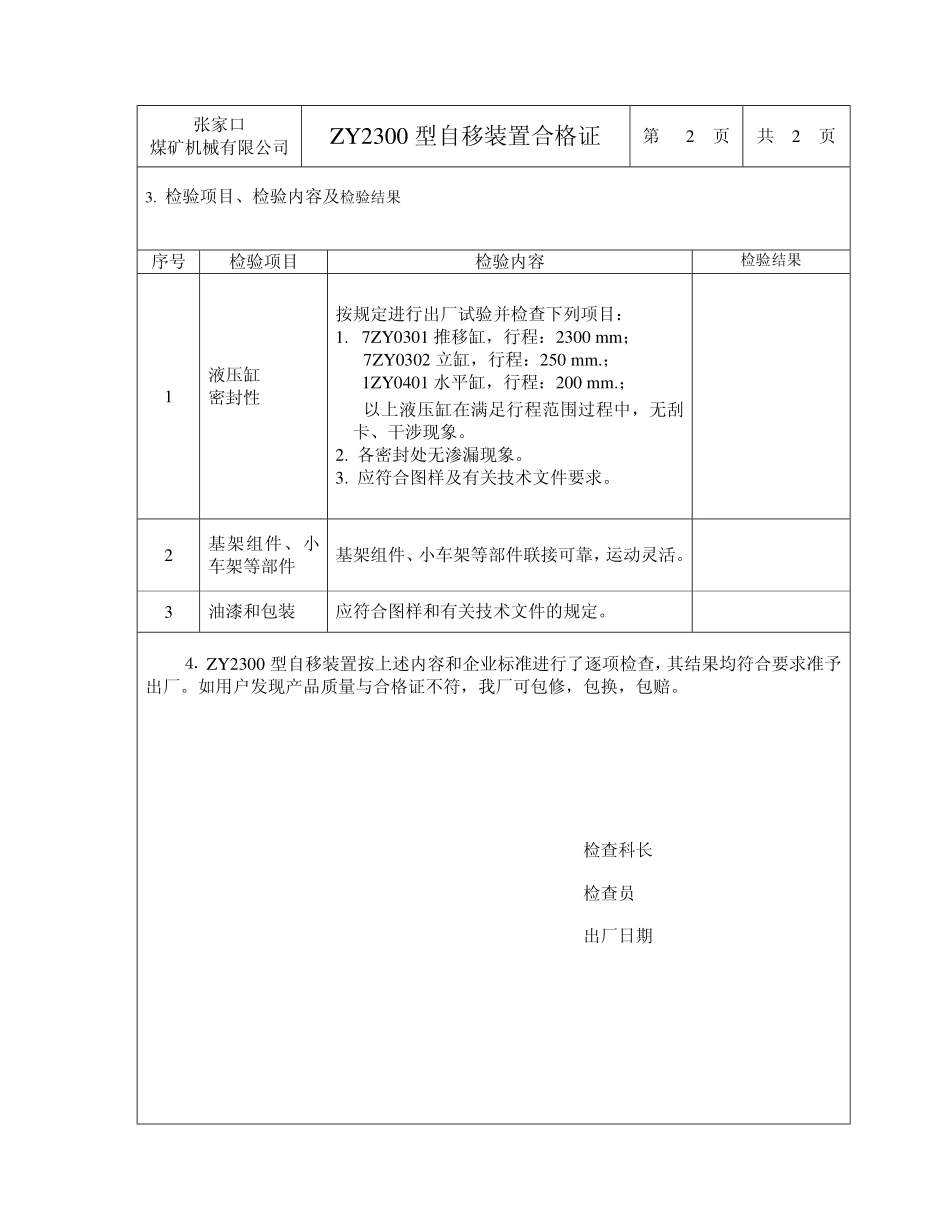

ZY2300型自移装置合格证7ZYJ—HG张家口煤矿机械有限公司2005年4月第1页共2页ZY2300型自移装置张家口煤矿机械有限公司合格证代号7ZYJHG⒈产品型号、名称、出厂编号⒈⒈型号：ZY2300型⒈⒉名称：自移装置⒈⒊出厂编号⒉技术特征⒉⒈主要性能⒉⒈⒈皮带宽度--------------------------------------------1200mm⒉⒈⒉500滚筒--------------------------------------------φ500mm,L=1350mm⒉⒈⒊200滚筒--------------------------------------------φ200mm,L=1298mm⒉⒈⒋自移装置(长*宽*高)--------------------------------9436*2222*993mm⒉⒉液压缸⒉⒉⒈立缸：推力：4*631kN拉力：4*385kN行程：250mm.⒉⒉⒉水平缸：推力：118kN拉力：118kN行程：200mm.⒉⒉⒊推移缸：推力：2*480kN拉力：2*210kN行程：2300mm.⒉⒊泵站⒉⒊⒈泵站供液压力：31.4MPa.⒉⒊⒉额定供液压力∶31.4MPa.张家口煤矿机械有限公司ZY2300型自移装置合格证第2页共2页3.检验项目、检验内容及检验结果序号检验项目检验内容检验结果1液压缸密封性按规定进行出厂试验并检查下列项目：1.7ZY0301推移缸，行程：2300mm；7ZY0302立缸，行程：250mm.；1ZY0401水平缸，行程：200mm.；以上液压缸在满足行程范围过程中，无刮卡、干涉现象。2.各密封处无渗漏现象。3.应符合图样及有关技术文件要求。2基架组件、小车架等部件基架组件、小车架等部件联接可靠，运动灵活。3油漆和包装应符合图样和有关技术文件的规定。⒋ZY2300型自移装置按上述内容和企业标准进行了逐项检查，其结果均符合要求准予出厂。如用户发现产品质量与合格证不符，我厂可包修，包换，包赔。检查科长检查员出厂日期ZY2300型自移装置使用维护说明书7ZYJ—SY张家口煤矿机械有限公司2005.4.17ZYJ—SY张家口煤矿机械有限公司ZY2300型自移装置使用维护说明书共27页第1页目录一、适用范围和主要技术特征---------------------1二、主要组成及部件结构-------------------------1三、ZY2300型自移装置操作程序------------------3四、安装--------------------------------------5五、调试---------------------------------------6六、维护---------------------------------------7七、附图---------------------------------------87ZYJ—SYZY2300型自移装置使用维护说明书共27页第1页ZY2300型自移装置是顺槽转载机与带式输送机的中间衔接装置。它适用于高产高效工作面，满足快速推进的需要。同时具有胶带跑偏调整、转载机推移方向校正和自行前移等功能，保证顺槽运输转载的通畅和衔接。一、适用范围和主要技术特征ZY2300型自移装置适用于高产高效工作面顺槽转载机与带式输送机的配套连接。它具有自移、调偏和调高等功能，满足工作面高产高效要求，适用于胶带宽度1200的带式输送机，以高压乳化液为动力，要求带式输送机具有自动张紧胶带的功能。整体高度低,要求巷道断面小。主要技术特征：适用输送带宽度：1200mm推移液压缸最大推拉力：（单缸）480kN/210kN(推/拉)推移液压缸行程：2300mm调高液压缸最大推拉力：（单缸）631kN/385kN(推/拉)调高液压缸行程：250mm水平液压缸最大推拉力：118kN/118kN(推/拉)水平液压缸行程：200mm额定供液压力：31.4MPa外形尺寸：（长*宽*高）9436mm×2222mm×993mm机器总重：24982kg二、主要组成及部件结构ZY2300型自移装置主要由组合基架、小车、液控系统组成。1、组合基架组合基架主要由头端架、前基架、后基架、尾端架、刮煤板、2007ZYJ—SYZY2300型自移装置使用维护说明书共27页第2页滚筒、500滚筒、注油装置、滑架、滑座等组成。组合基架是转载机机头的主要支撑体，是完成调高、调偏和自移功能的基础部件。（1）头端架部分：包括两个主要结构件：头端架和刮煤板。头端架包括头端架体、活动架和固定架，分别通过销实现联接：立缸与活动架和固定架；固定架与头端架体；活动架与滑块；滑块与水平缸，水平缸与滑架固定在一起，实现头端架部分的调高和侧移。刮煤板联接在头端架上，作用是清除下胶带上表面的煤尘等杂物。（2）基架：基架是小车的运行轨道，前基架、后基架中间相联，两端各用四个Φ74销分别与头端架、尾端架...
