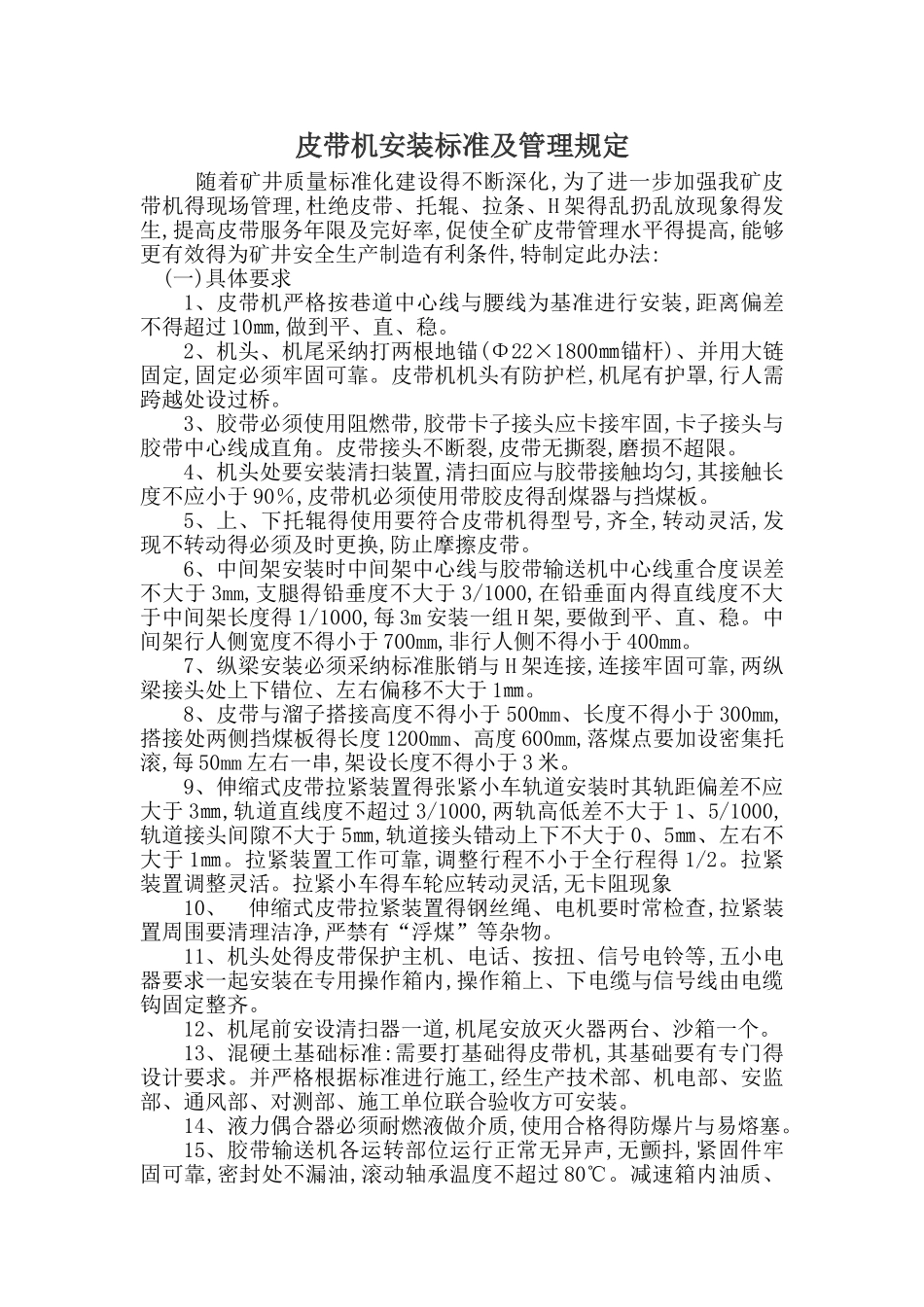

皮带机安装标准及管理规定 随着矿井质量标准化建设得不断深化,为了进一步加强我矿皮带机得现场管理,杜绝皮带、托辊、拉条、H 架得乱扔乱放现象得发生,提高皮带服务年限及完好率,促使全矿皮带管理水平得提高,能够更有效得为矿井安全生产制造有利条件,特制定此办法: (一)具体要求1、皮带机严格按巷道中心线与腰线为基准进行安装,距离偏差不得超过 10㎜,做到平、直、稳
2、机头、机尾采纳打两根地锚(Φ22×1800㎜锚杆)、并用大链固定,固定必须牢固可靠
皮带机机头有防护栏,机尾有护罩,行人需跨越处设过桥
3、胶带必须使用阻燃带,胶带卡子接头应卡接牢固,卡子接头与胶带中心线成直角
皮带接头不断裂,皮带无撕裂,磨损不超限
4、机头处要安装清扫装置,清扫面应与胶带接触均匀,其接触长度不应小于 90％,皮带机必须使用带胶皮得刮煤器与挡煤板
5、上、下托辊得使用要符合皮带机得型号,齐全,转动灵活,发现不转动得必须及时更换,防止摩擦皮带
6、中间架安装时中间架中心线与胶带输送机中心线重合度误差不大于 3mm,支腿得铅垂度不大于 3/1000,在铅垂面内得直线度不大于中间架长度得 1/1000,每 3m 安装一组 H 架,要做到平、直、稳
中间架行人侧宽度不得小于 700mm,非行人侧不得小于 400mm
7、纵梁安装必须采纳标准胀销与 H 架连接,连接牢固可靠,两纵梁接头处上下错位、左右偏移不大于 1㎜
8、皮带与溜子搭接高度不得小于 500mm、长度不得小于 300mm,搭接处两侧挡煤板得长度 1200mm、高度 600mm,落煤点要加设密集托滚,每 50mm 左右一串,架设长度不得小于 3 米
9、伸缩式皮带拉紧装置得张紧小车轨道安装时其轨距偏差不应大于 3㎜,轨道直线度不超过 3/1000,两轨高低差不大于 1、5/1000,轨道接头间隙不大于 5㎜,轨道接头错动上下不大于 0、5㎜、左右
