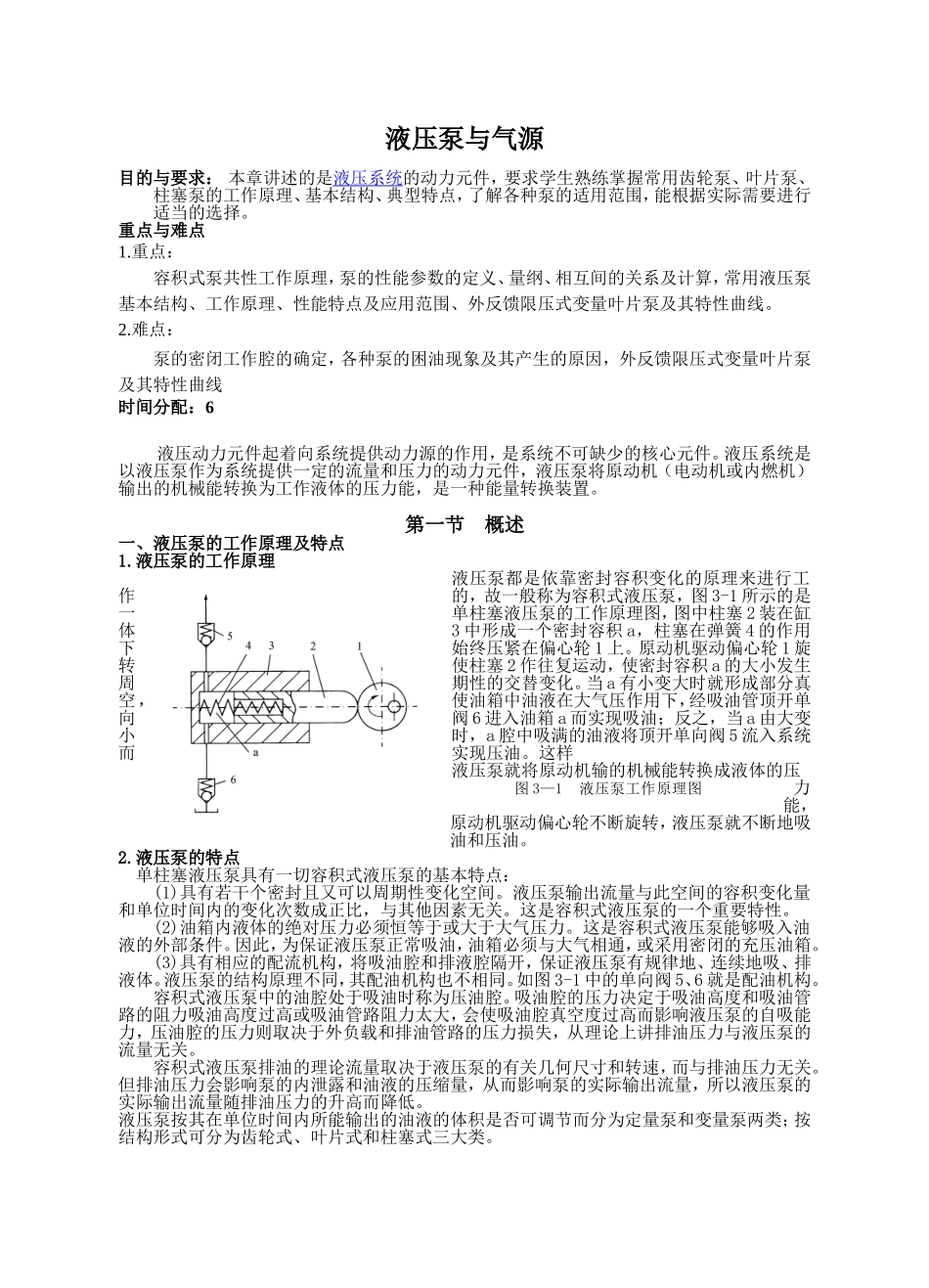

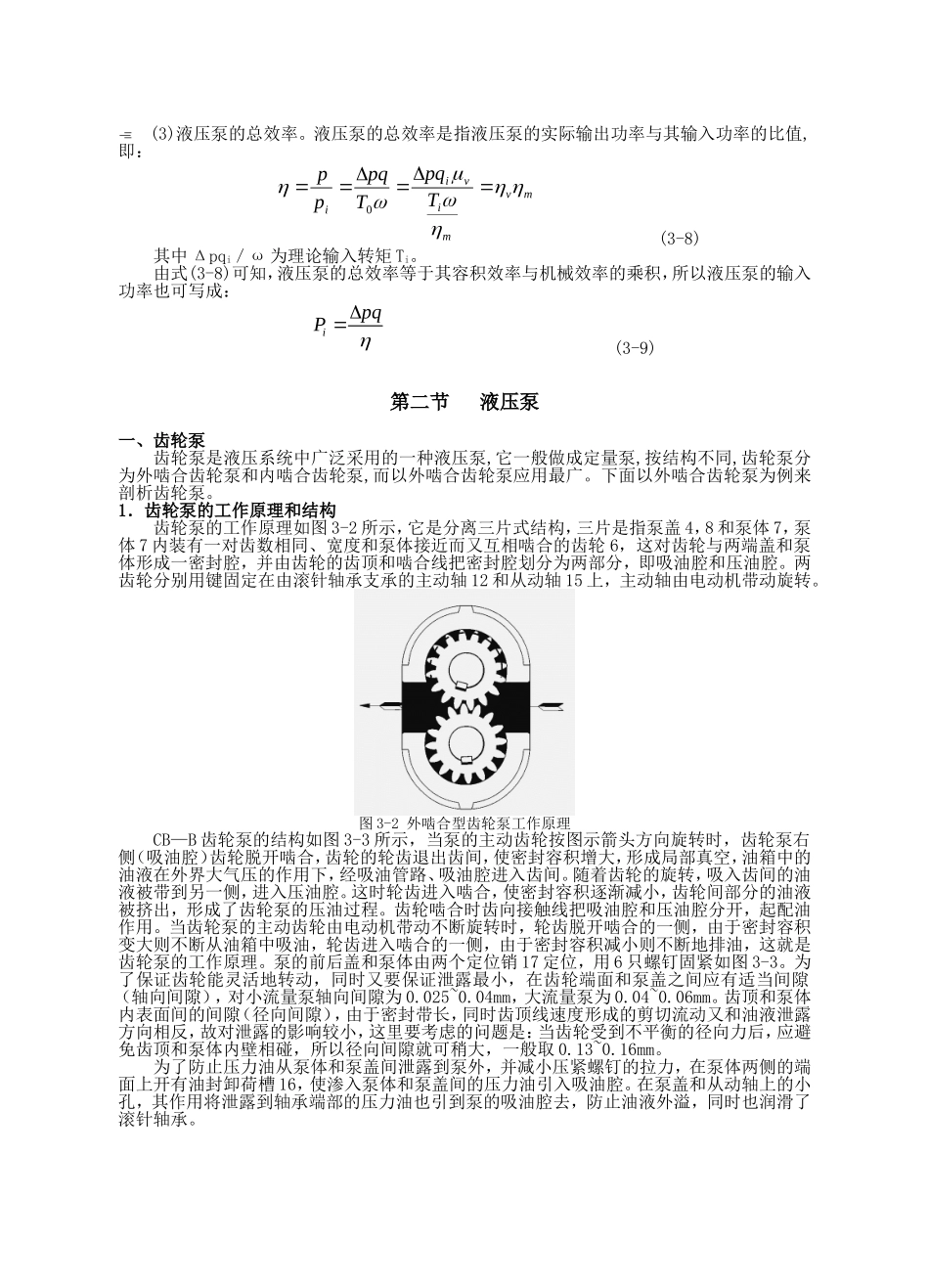

液压泵与气源目的与要求：本章讲述的是液压系统的动力元件，要求学生熟练掌握常用齿轮泵、叶片泵、柱塞泵的工作原理、基本结构、典型特点，了解各种泵的适用范围，能根据实际需要进行适当的选择。重点与难点1.重点：容积式泵共性工作原理，泵的性能参数的定义、量纲、相互间的关系及计算，常用液压泵基本结构、工作原理、性能特点及应用范围、外反馈限压式变量叶片泵及其特性曲线。2.难点：泵的密闭工作腔的确定，各种泵的困油现象及其产生的原因，外反馈限压式变量叶片泵及其特性曲线时间分配：6液压动力元件起着向系统提供动力源的作用，是系统不可缺少的核心元件。液压系统是以液压泵作为系统提供一定的流量和压力的动力元件，液压泵将原动机（电动机或内燃机）输出的机械能转换为工作液体的压力能，是一种能量转换装置。第一节概述一、液压泵的工作原理及特点1.液压泵的工作原理液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵，图3-1所示的是一单柱塞液压泵的工作原理图，图中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。原动机驱动偏心轮1旋转使柱塞2作往复运动，使密封容积a的大小发生周期性的交替变化。当a有小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油箱a而实现吸油；反之，当a由大变小时，a腔中吸满的油液将顶开单向阀5流入系统而实现压油。这样液压泵就将原动机输的机械能转换成液体的压图3—1液压泵工作原理图力能，原动机驱动偏心轮不断旋转，液压泵就不断地吸油和压油。2.液压泵的特点单柱塞液压泵具有一切容积式液压泵的基本特点：(1)具有若干个密封且又可以周期性变化空间。液压泵输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其他因素无关。这是容积式液压泵的一个重要特性。(2)油箱内液体的绝对压力必须恒等于或大于大气压力。这是容积式液压泵能够吸入油液的外部条件。因此，为保证液压泵正常吸油，油箱必须与大气相通，或采用密闭的充压油箱。(3)具有相应的配流机构，将吸油腔和排液腔隔开，保证液压泵有规律地、连续地吸、排液体。液压泵的结构原理不同，其配油机构也不相同。如图3-1中的单向阀5、6就是配油机构。容积式液压泵中的油腔处于吸油时称为压油腔。吸油腔的压力决定于吸油高度和吸油管路的阻力吸油高度过高或吸油管路阻力太大，会使吸油腔真空度过高而影响液压泵的自吸能力，压油腔的压力则取决于外负载和排油管路的压力损失，从理论上讲排油压力与液压泵的流量无关。容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸和转速，而与排油压力无关。但排油压力会影响泵的内泄露和油液的压缩量，从而影响泵的实际输出流量，所以液压泵的实际输出流量随排油压力的升高而降低。液压泵按其在单位时间内所能输出的油液的体积是否可调节而分为定量泵和变量泵两类；按结构形式可分为齿轮式、叶片式和柱塞式三大类。二、液压泵的主要性能参数1.压力(1)工作压力。液压泵实际工作时的输出压力称为工作压力。工作压力的大小取决于外负载的大小和排油管路上的压力损失,而与液压泵的流量无关。(2)额定压力。液压泵在正常工作条件下,按试验标准规定连续运转的最高压力称为液压泵的额定压力。(3)最高允许压力。在超过额定压力的条件下,根据试验标准规定,允许液压泵短暂运行的最高压力值,称为液压泵的最高允许压力。2.排量和流量(1)排量V。液压泵每转一周,由其密封容积几何尺寸变化计算而得的排出液体的体积叫液压泵的排量。排量可调节的液压泵称为变量泵;排量为常数的液压泵则称为定量泵。(2)理论流量qi。理论流量是指在不考虑液压泵的泄漏流量的情况下,在单位时间内所排出的液体体积的平均值。显然,如果液压泵的排量为V,其主轴转速为n,则该液压泵的理论流量qi为：iqVn(3-1)(3)实际流量q。液压泵在某一具体工况下,单位时间内所排出的液体体积称为实际流量,它等于理论流量qi减去泄漏流量Δq,即：iqqq(3-2)(4)额定流量qn。液压泵在正常工作条件下,按试验标准规定(如在额定压力和额定转速下)必须保证的流量。3.功率和效率(1)液压泵的功率损...
