通信技术概论 第七章 微波通信和卫星通信VIP免费

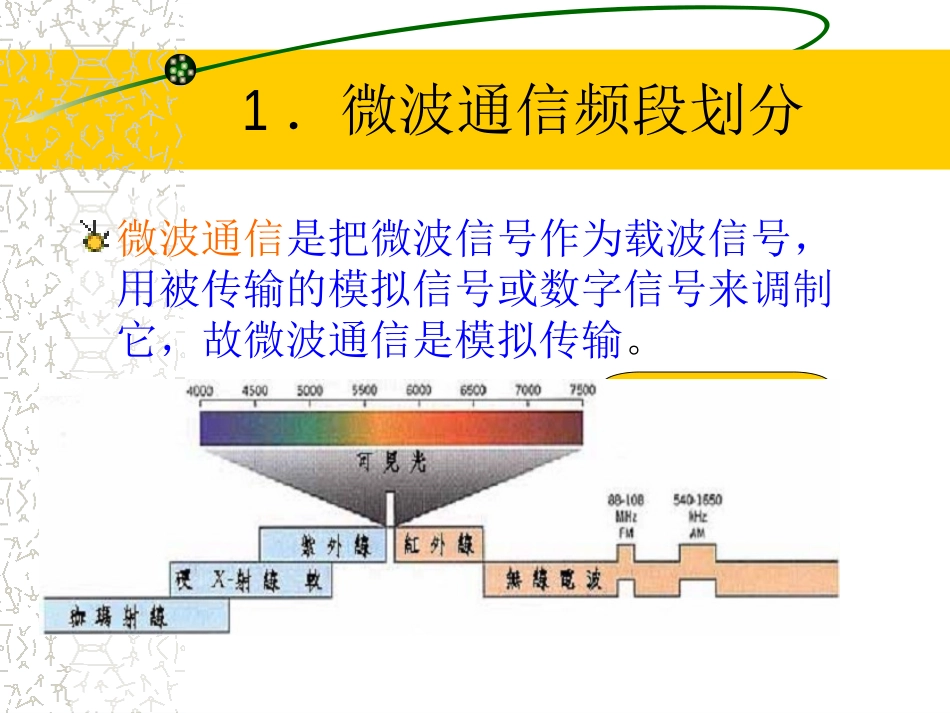

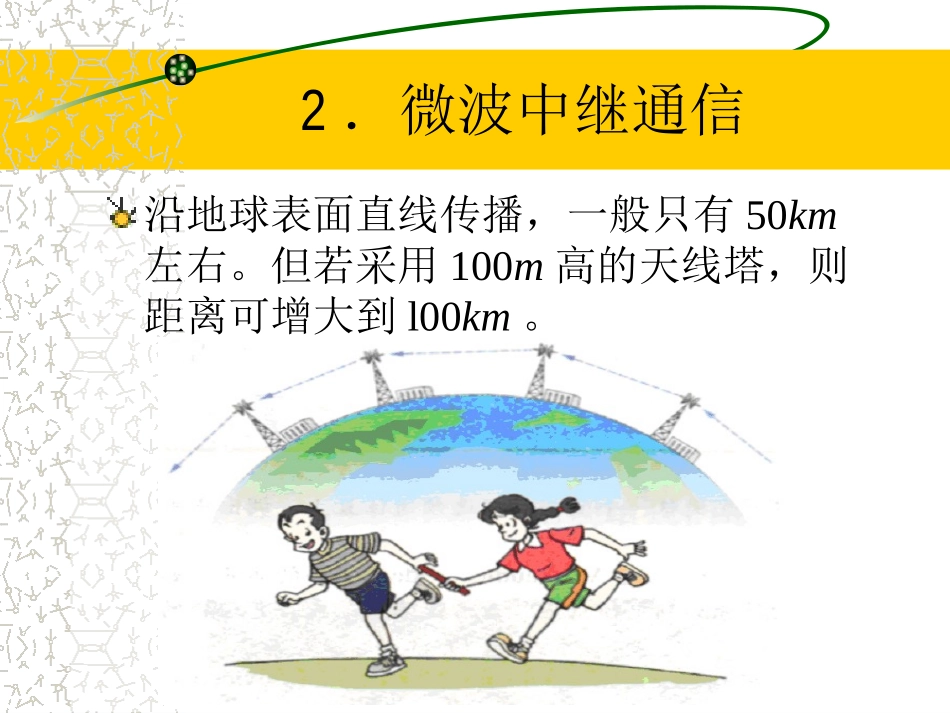

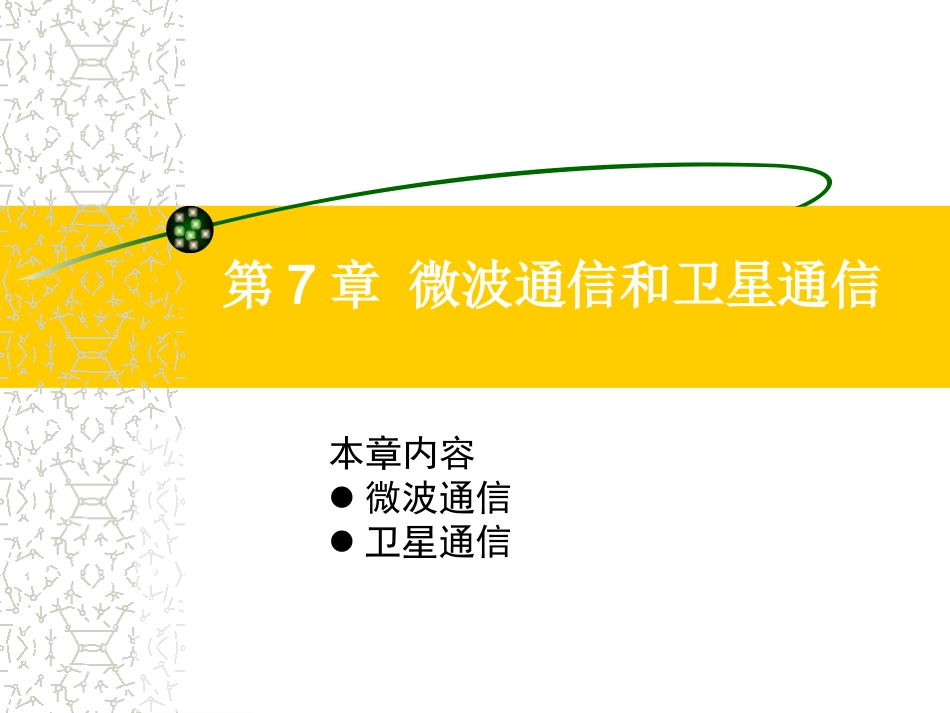

本章内容微波通信卫星通信第7章微波通信和卫星通信1．微波通信频段划分微波通信是把微波信号作为载波信号，用被传输的模拟信号或数字信号来调制它，故微波通信是模拟传输。微波波段300MHz~300GHz2．微波中继通信沿地球表面直线传播，一般只有50km左右。但若采用100m高的天线塔，则距离可增大到l00km。短波电离层反射离地面60~600km的大气层为电离层。当频率范围为3~30MHz的短波射入电离层时，由于折射现象会使电波发生反射，返回地面。0FFED300kmAB地球FBA地球反射点3．微波通信的特点通信频段的频带宽，传输信息容量大通信稳定、可靠接力通信灵活性较大天线增益高、方向性强投资少、建设快数字化7.1.2数字微波通信系统的组成终端站、分路站、枢纽站和中继站7.1.3微波站设备微波收、发信设备–工作频段：1.7GHz~12GHz–发信：输出功率(1瓦左右)、频率稳定度(10-5)–收信：通频带微波天线设备中继设备电源设备监测设备7.1.4微波传输损耗–衰减–衰落补偿技术–均衡–分集接收7.2卫星通信将微波中继站放在人造卫星上时，便形成了卫星通信系统。–利用35786.6km高的人造同步地球卫星地球AB7.2.1卫星通信的特点通信覆盖面积大–1颗卫星覆盖地球表面42%通信距离远–卫星单跳最大通信距离达1800km传输容量大线路稳定可靠，质量高–畅通率在99.8%以上通信灵活传输延迟大–往返传播延迟约为0.54s卫星通信系统的分类同步卫星通信系统(GEO)非同步卫星通信系统–中轨道卫星系统(ICO或MEO)–椭圆轨道卫星系统(HEO)–低轨道卫星系统(LEO)1．同步卫星2．铱星系统铱元素：银白色金属，原子序数77。摩托罗拉“铱星”电话系统于1998年11月正式投入运营的时候，被誉为科技的创举、通信的先锋。历经11年、耗资50亿美元，由66颗卫星组成。7.2.3通信卫星7.2.4地球站7.2.5卫星通信多址方式频分多址时分多址空分多址码分多址无线电波传输示意图50Km50Km50Km电离层60～600Km散射体
