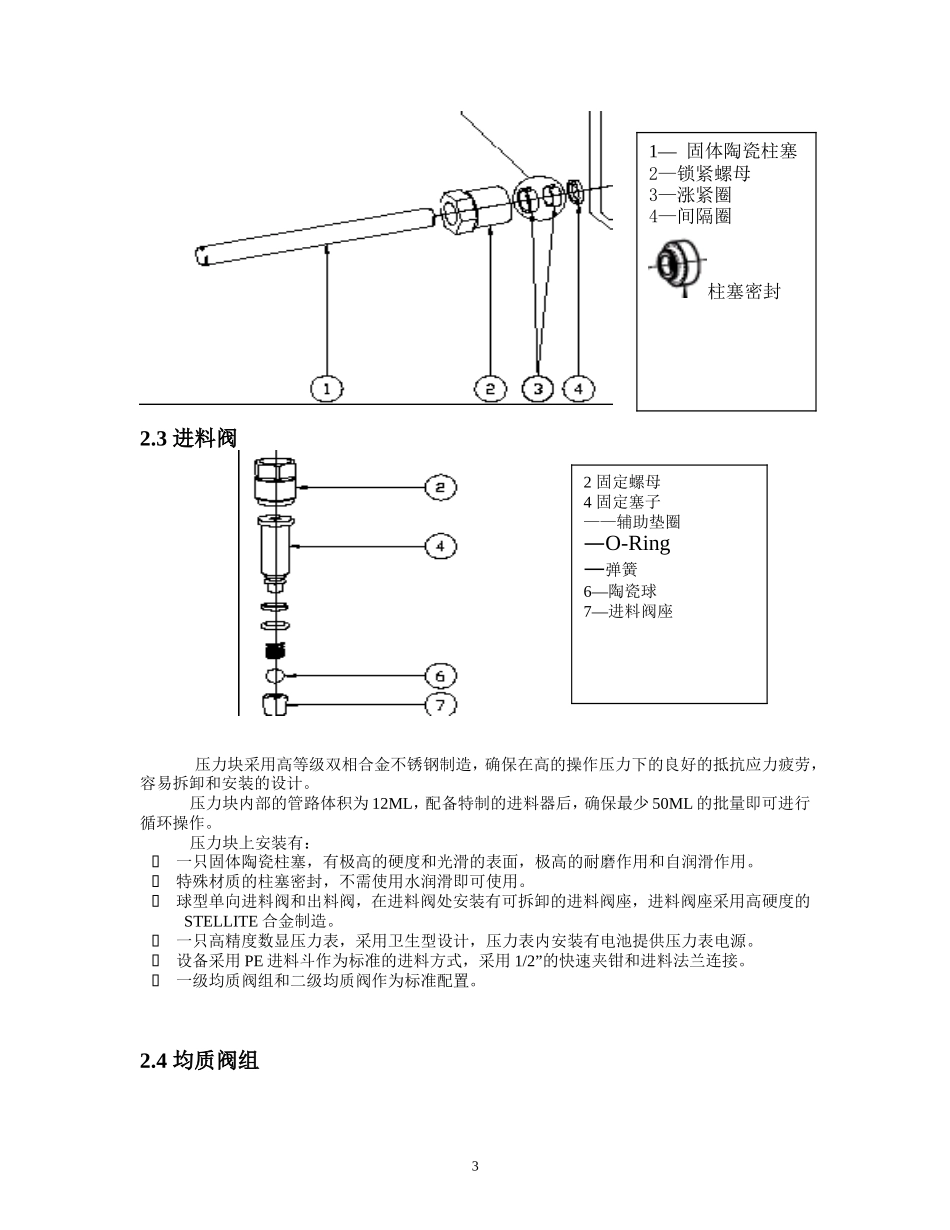

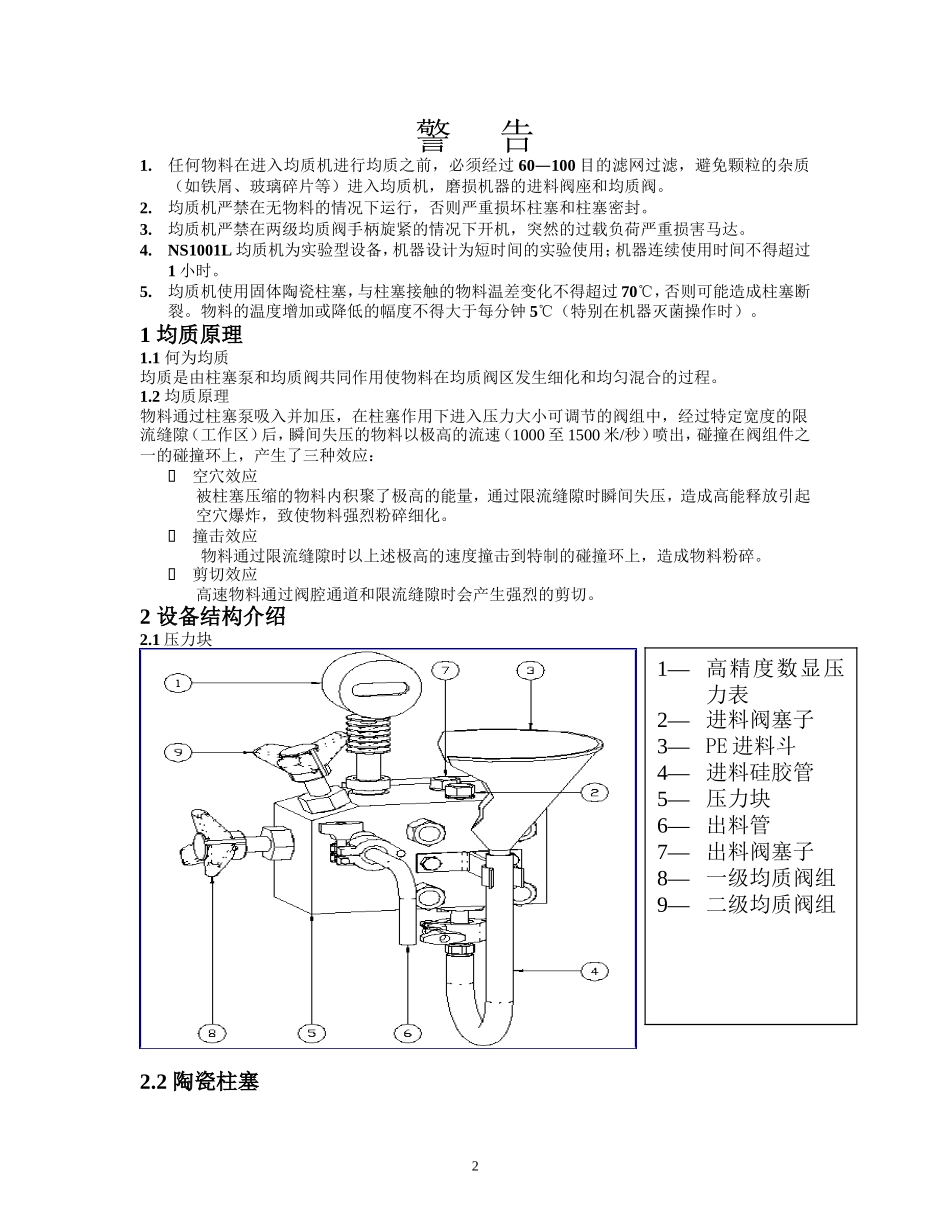

高压匀质纳米机说明书二〇一〇年五月十一日沈阳军区总医院药剂科1警告1.任何物料在进入均质机进行均质之前，必须经过60—100目的滤网过滤，避免颗粒的杂质（如铁屑、玻璃碎片等）进入均质机，磨损机器的进料阀座和均质阀。2.均质机严禁在无物料的情况下运行，否则严重损坏柱塞和柱塞密封。3.均质机严禁在两级均质阀手柄旋紧的情况下开机，突然的过载负荷严重损害马达。4.NS1001L均质机为实验型设备，机器设计为短时间的实验使用；机器连续使用时间不得超过1小时。5.均质机使用固体陶瓷柱塞，与柱塞接触的物料温差变化不得超过70℃，否则可能造成柱塞断裂。物料的温度增加或降低的幅度不得大于每分钟5℃（特别在机器灭菌操作时）。1均质原理1.1何为均质均质是由柱塞泵和均质阀共同作用使物料在均质阀区发生细化和均匀混合的过程。1.2均质原理物料通过柱塞泵吸入并加压，在柱塞作用下进入压力大小可调节的阀组中，经过特定宽度的限流缝隙（工作区）后，瞬间失压的物料以极高的流速（1000至1500米/秒）喷出，碰撞在阀组件之一的碰撞环上，产生了三种效应：􀂾空穴效应被柱塞压缩的物料内积聚了极高的能量，通过限流缝隙时瞬间失压，造成高能释放引起空穴爆炸，致使物料强烈粉碎细化。􀂾撞击效应物料通过限流缝隙时以上述极高的速度撞击到特制的碰撞环上，造成物料粉碎。􀂾剪切效应高速物料通过阀腔通道和限流缝隙时会产生强烈的剪切。2设备结构介绍2.1压力块2.2陶瓷柱塞21—高精度数显压力表2—进料阀塞子3—PE进料斗4—进料硅胶管5—压力块6—出料管7—出料阀塞子8—一级均质阀组9—二级均质阀组2.3进料阀压力块采用高等级双相合金不锈钢制造，确保在高的操作压力下的良好的抵抗应力疲劳，容易拆卸和安装的设计。压力块内部的管路体积为12ML，配备特制的进料器后，确保最少50ML的批量即可进行循环操作。压力块上安装有：􀂾一只固体陶瓷柱塞，有极高的硬度和光滑的表面，极高的耐磨作用和自润滑作用。􀂾特殊材质的柱塞密封，不需使用水润滑即可使用。􀂾球型单向进料阀和出料阀，在进料阀处安装有可拆卸的进料阀座，进料阀座采用高硬度的STELLITE合金制造。􀂾一只高精度数显压力表，采用卫生型设计，压力表内安装有电池提供压力表电源。􀂾设备采用PE进料斗作为标准的进料方式，采用1/2”的快速夹钳和进料法兰连接。􀂾一级均质阀组和二级均质阀作为标准配置。2.4均质阀组32固定螺母4固定塞子——辅助垫圈—O-Ring—弹簧6—陶瓷球7—进料阀座1—固体陶瓷柱塞2—锁紧螺母3—涨紧圈4—间隔圈柱塞密封2.5均质阀2.6机器技术参数型号：NS1001L流量：10L/H一级阀最高压力：1500bar;二级阀最高压力：150bar机器冲程数：140次/Min最大产品粘度：2000cP；最高产品温度：90℃；最高蒸汽温度：140℃3设备操作3.1开机前的检查NIRO高压均质机设计成可达到很高的压力，因此，好的操作习惯可以预防和避免人员伤害和设备本身伤害。为了正确和安全地使用设备，要求操作人员对设备进行定期的必需的检查，确保设备是在理想的状态下运转并预防可能发生的问题。41—均质阀体2—O型圈3—阀体内O型圈4—阀体外O型圈5—顶杆O型圈6—顶杆7—手轮标准的均质阀组是一套均质阀安装在不锈钢阀体内，通过转动手轮，推动顶杆进行均质压力调节。NS1001L均质机提供两套PS型均质阀，可以安装在一级均质阀体内，也可以装在二级均质阀体内。一套PS型均质阀是由一只撞击头（陶瓷球），一只不锈钢的碰撞环和一只碳化钨的阀座组成。阀座采用双面设计，两面均可使用，使用寿命延长一倍。PS型均质阀通常用于制备乳状液，如：􀂾化工和制药：蜡质乳状液，维生素乳剂，静脉乳剂。􀂾食品饮品：香精，果蔬汁，植物蛋白饮料。􀂾乳制品：牛奶，冰淇淋，奶油，香味或强化牛奶，酸奶。1．保证机器的进料管的清洁，需要均质的料液要确保不含杂质。注意：要确保待均质或破碎的料液中无金属颗粒；在料液中有金属颗粒存在，会严重损伤进料阀和均质阀，造成机器无法使用。2．确认法兰，各种连接和压力块上的螺栓完全锁紧。3．将电源线接上插头，接通主电源。4．检查马达的转动方向。确保风扇转动与箭头指示方向一致。注意...
