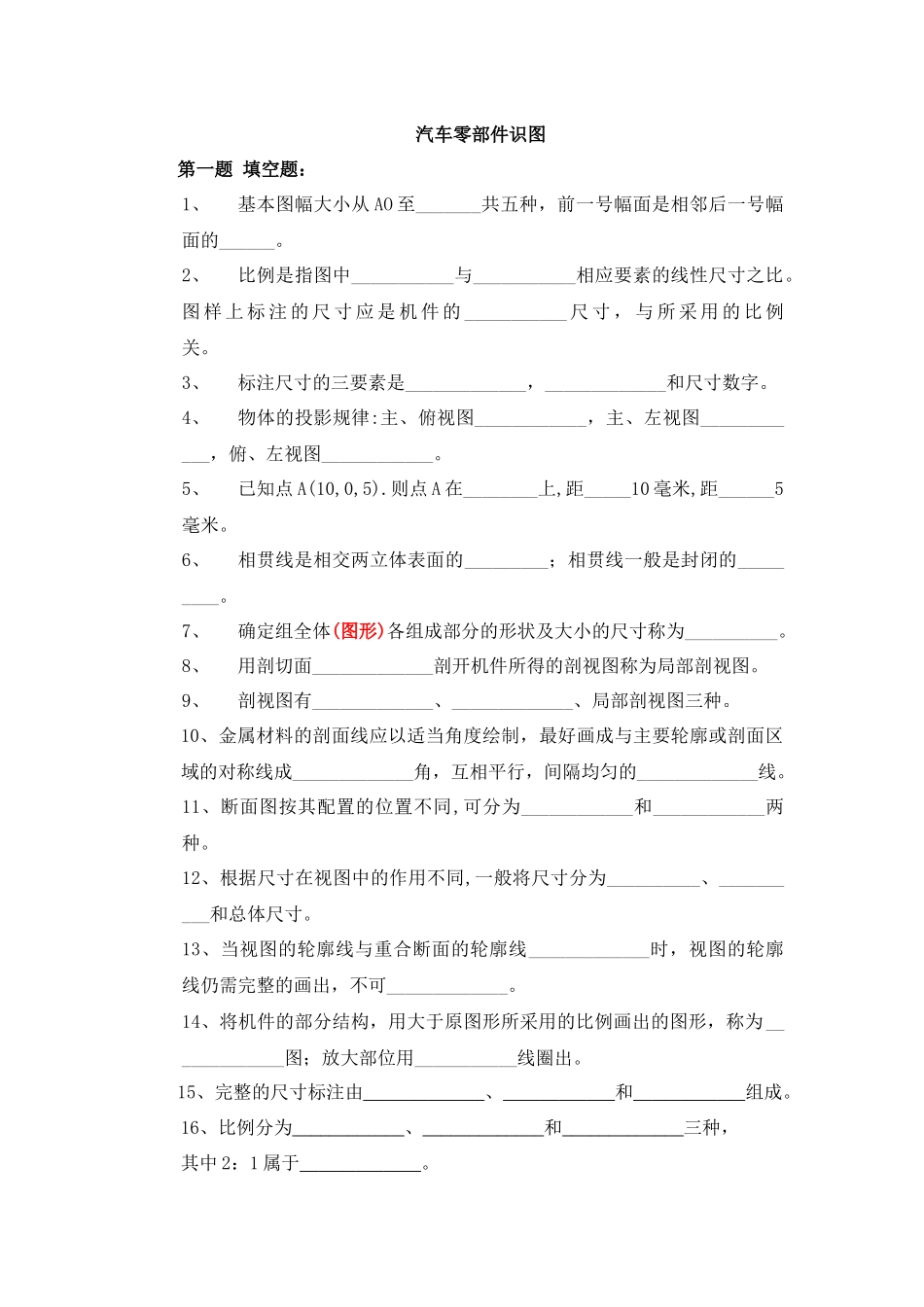

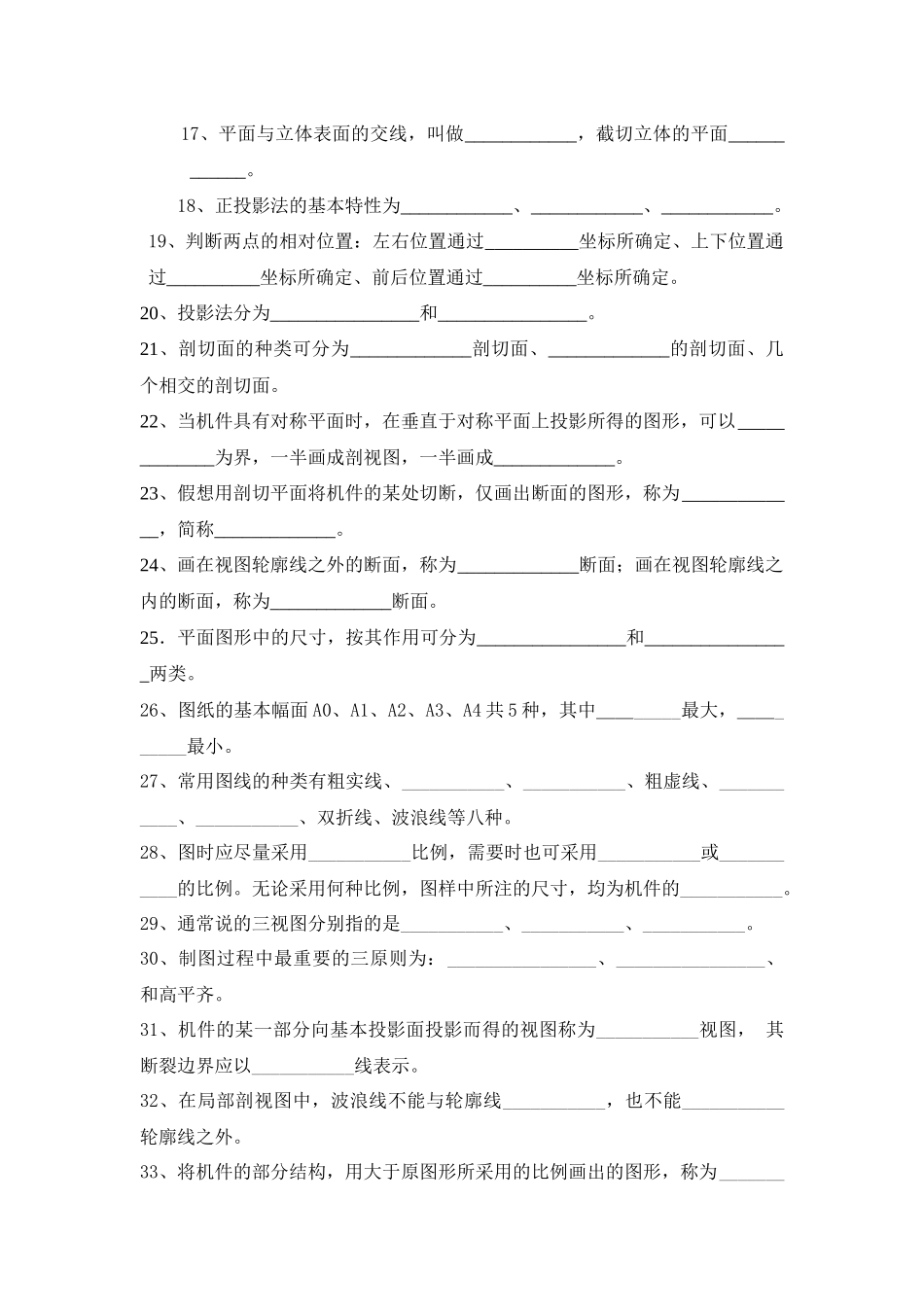

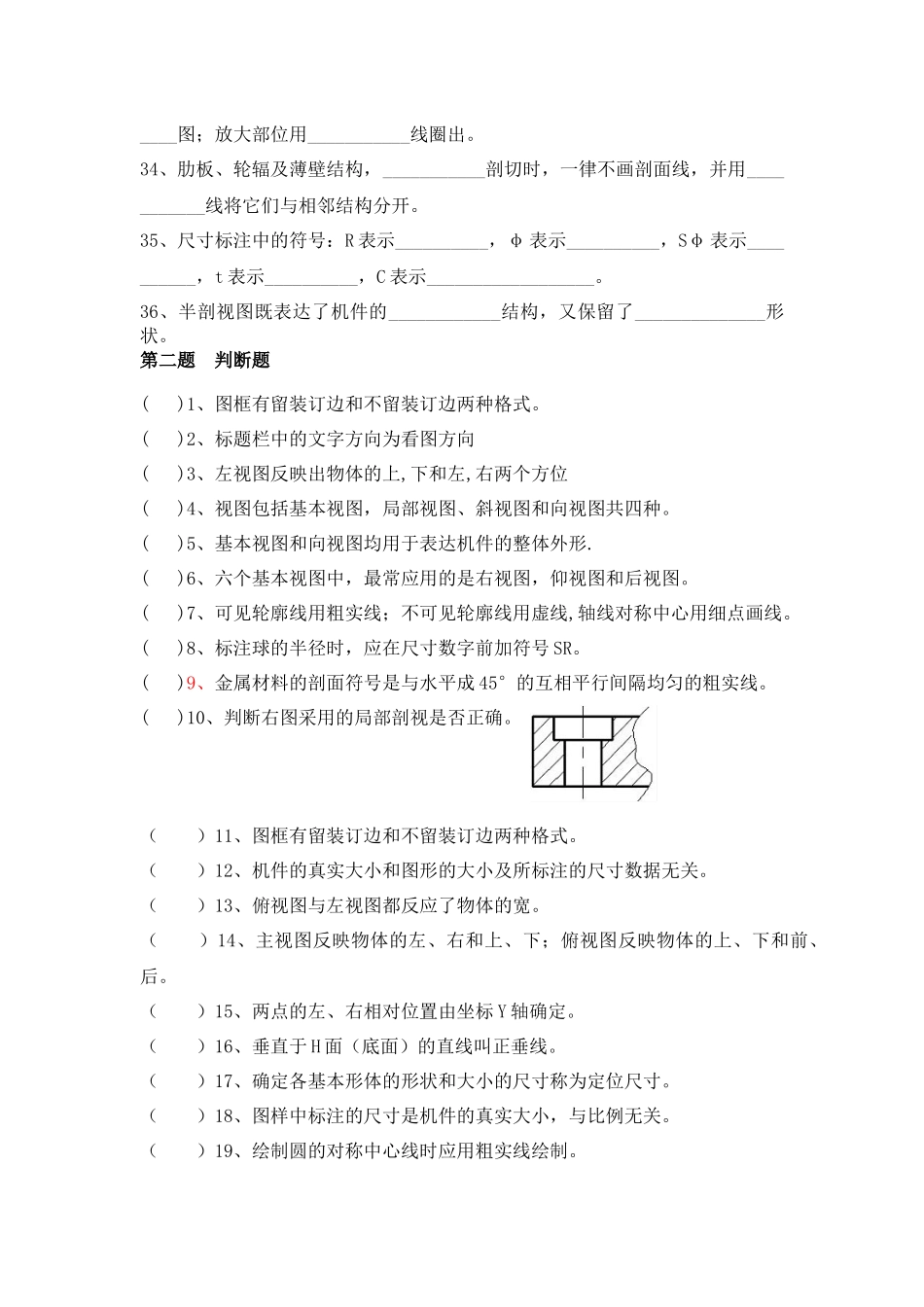

汽车零部件识图第一题填空题：1、基本图幅大小从AO至_______共五种，前一号幅面是相邻后一号幅面的______。2、比例是指图中___________与___________相应要素的线性尺寸之比。图样上标注的尺寸应是机件的___________尺寸，与所采用的比例关。3、标注尺寸的三要素是_____________，_____________和尺寸数字。4、物体的投影规律:主、俯视图____________，主、左视图____________，俯、左视图____________。5、已知点A(10,0,5).则点A在________上,距_____10毫米,距______5毫米。6、相贯线是相交两立体表面的_________；相贯线一般是封闭的_________。7、确定组全体(图形)各组成部分的形状及大小的尺寸称为__________。8、用剖切面_____________剖开机件所得的剖视图称为局部剖视图。9、剖视图有_____________、_____________、局部剖视图三种。10、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成_____________角，互相平行，间隔均匀的_____________线。11、断面图按其配置的位置不同,可分为____________和____________两种。12、根据尺寸在视图中的作用不同,一般将尺寸分为__________、__________和总体尺寸。13、当视图的轮廓线与重合断面的轮廓线_____________时，视图的轮廓线仍需完整的画出，不可_____________。14、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为_____________图；放大部位用___________线圈出。15、完整的尺寸标注由_____________、____________和____________组成。16、比例分为____________、_____________和_____________三种，其中2：1属于_____________。17、平面与立体表面的交线，叫做____________，截切立体的平面____________。18、正投影法的基本特性为____________、____________、____________。19、判断两点的相对位置：左右位置通过__________坐标所确定、上下位置通过__________坐标所确定、前后位置通过__________坐标所确定。20、投影法分为________________和________________。21、剖切面的种类可分为_____________剖切面、_____________的剖切面、几个相交的剖切面。22、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以_____________为界，一半画成剖视图，一半画成_____________。23、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为_____________，简称_____________。24、画在视图轮廓线之外的断面，称为_____________断面；画在视图轮廓线之内的断面，称为_____________断面。25．平面图形中的尺寸，按其作用可分为________________和________________两类。26、图纸的基本幅面A0、A1、A2、A3、A4共5种，其中＿＿_____最大，＿＿______最小。27、常用图线的种类有粗实线、___________、___________、粗虚线、___________、___________、双折线、波浪线等八种。28、图时应尽量采用___________比例，需要时也可采用___________或___________的比例。无论采用何种比例，图样中所注的尺寸，均为机件的___________。29、通常说的三视图分别指的是___________、___________、___________。30、制图过程中最重要的三原则为：________________、________________、和高平齐。31、机件的某一部分向基本投影面投影而得的视图称为___________视图，其断裂边界应以___________线表示。32、在局部剖视图中，波浪线不能与轮廓线___________，也不能___________轮廓线之外。33、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为___________图；放大部位用___________线圈出。34、肋板、轮辐及薄壁结构，___________剖切时，一律不画剖面线，并用___________线将它们与相邻结构分开。35、尺寸标注中的符号：R表示__________，φ表示__________，Sφ表示__________，t表示__________，C表示__________________。36、半剖视图既表达了机件的____________结构，又保留了______________形状。第二题判断题()1、图框有留装订边和不留装订边两种格式。()2、标题栏中的文字方向为看图方向()3、左视图反映出物体的上,下和左,右两个方位()4、视图包括基本视图，局部视图、斜视...
