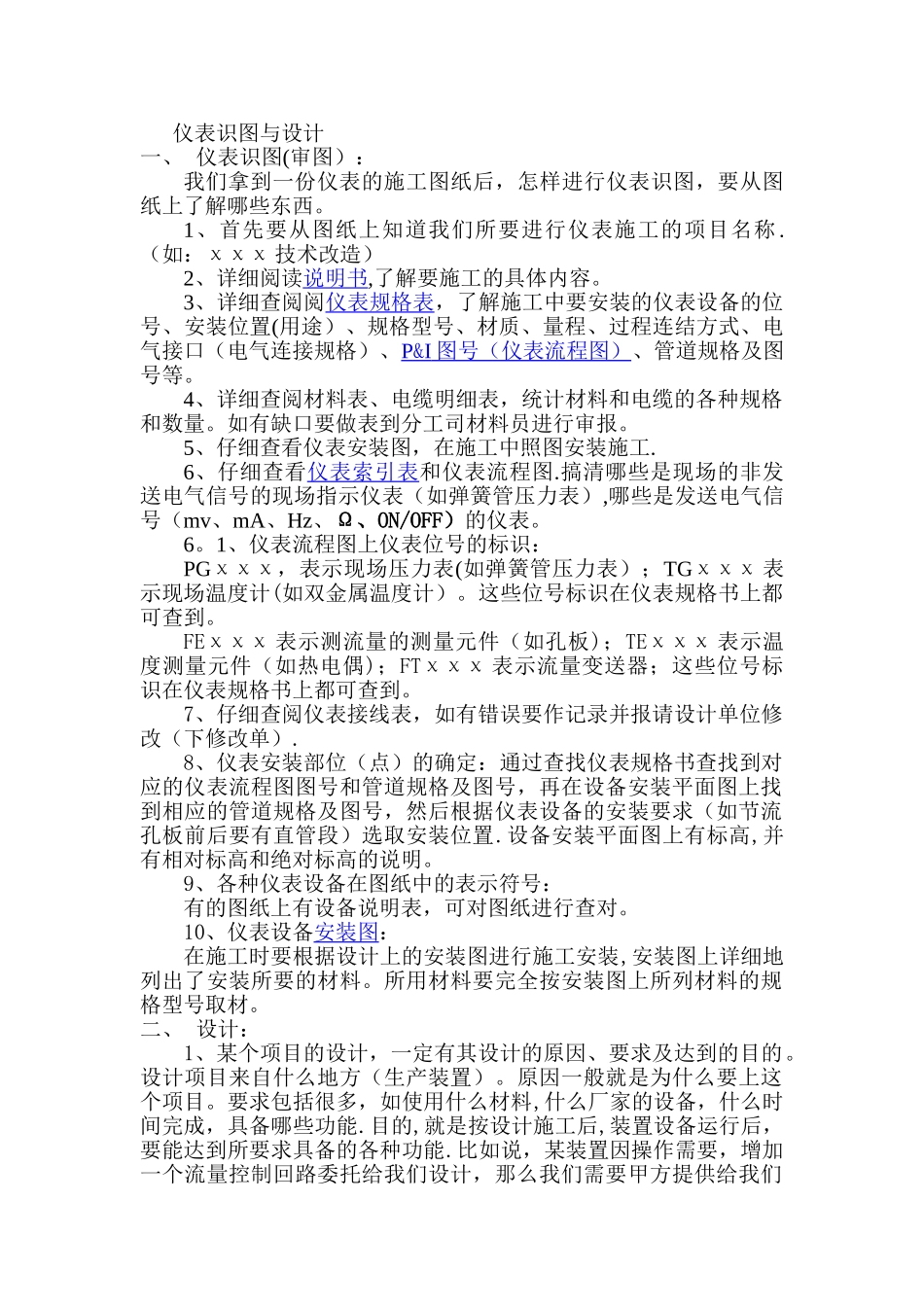

仪表识图与设计一、 仪表识图(审图）：我们拿到一份仪表的施工图纸后，怎样进行仪表识图，要从图纸上了解哪些东西。1、首先要从图纸上知道我们所要进行仪表施工的项目名称 .（如：χχχ 技术改造）2、详细阅读说明书,了解要施工的具体内容。3、详细查阅阅仪表规格表，了解施工中要安装的仪表设备的位号、安装位置(用途）、规格型号、材质、量程、过程连结方式、电气接口（电气连接规格）、P & I 图号（仪表流程图） 、管道规格及图号等。4、详细查阅材料表、电缆明细表，统计材料和电缆的各种规格和数量。如有缺口要做表到分工司材料员进行审报。5、仔细查看仪表安装图，在施工中照图安装施工.6、仔细查看仪表索引表和仪表流程图.搞清哪些是现场的非发送电气信号的现场指示仪表（如弹簧管压力表）,哪些是发送电气信号（mv、mA、Hz、Ω、ON/OFF）的仪表。6。1、仪表流程图上仪表位号的标识：PGχχχ，表示现场压力表(如弹簧管压力表）；TGχχχ 表示现场温度计(如双金属温度计）。这些位号标识在仪表规格书上都可查到。FEχχχ 表示测流量的测量元件（如孔板)；TEχχχ 表示温度测量元件（如热电偶)；FTχχχ 表示流量变送器；这些位号标识在仪表规格书上都可查到。7、仔细查阅仪表接线表，如有错误要作记录并报请设计单位修改（下修改单）.8、仪表安装部位（点）的确定：通过查找仪表规格书查找到对应的仪表流程图图号和管道规格及图号，再在设备安装平面图上找到相应的管道规格及图号，然后根据仪表设备的安装要求（如节流孔板前后要有直管段）选取安装位置.设备安装平面图上有标高,并有相对标高和绝对标高的说明。9、各种仪表设备在图纸中的表示符号：有的图纸上有设备说明表，可对图纸进行查对。10、仪表设备安装图：在施工时要根据设计上的安装图进行施工安装,安装图上详细地列出了安装所要的材料。所用材料要完全按安装图上所列材料的规格型号取材。二、 设计：1、某个项目的设计，一定有其设计的原因、要求及达到的目的。设计项目来自什么地方（生产装置）。原因一般就是为什么要上这个项目。要求包括很多，如使用什么材料,什么厂家的设备，什么时间完成，具备哪些功能.目的,就是按设计施工后,装置设备运行后，要能达到所要求具备的各种功能.比如说，某装置因操作需要，增加一个流量控制回路委托给我们设计，那么我们需要甲方提供给我们一些什么东西呢？在这里，原因就是因生产需要增加流量控制回路一个。同时甲方要提出使...
