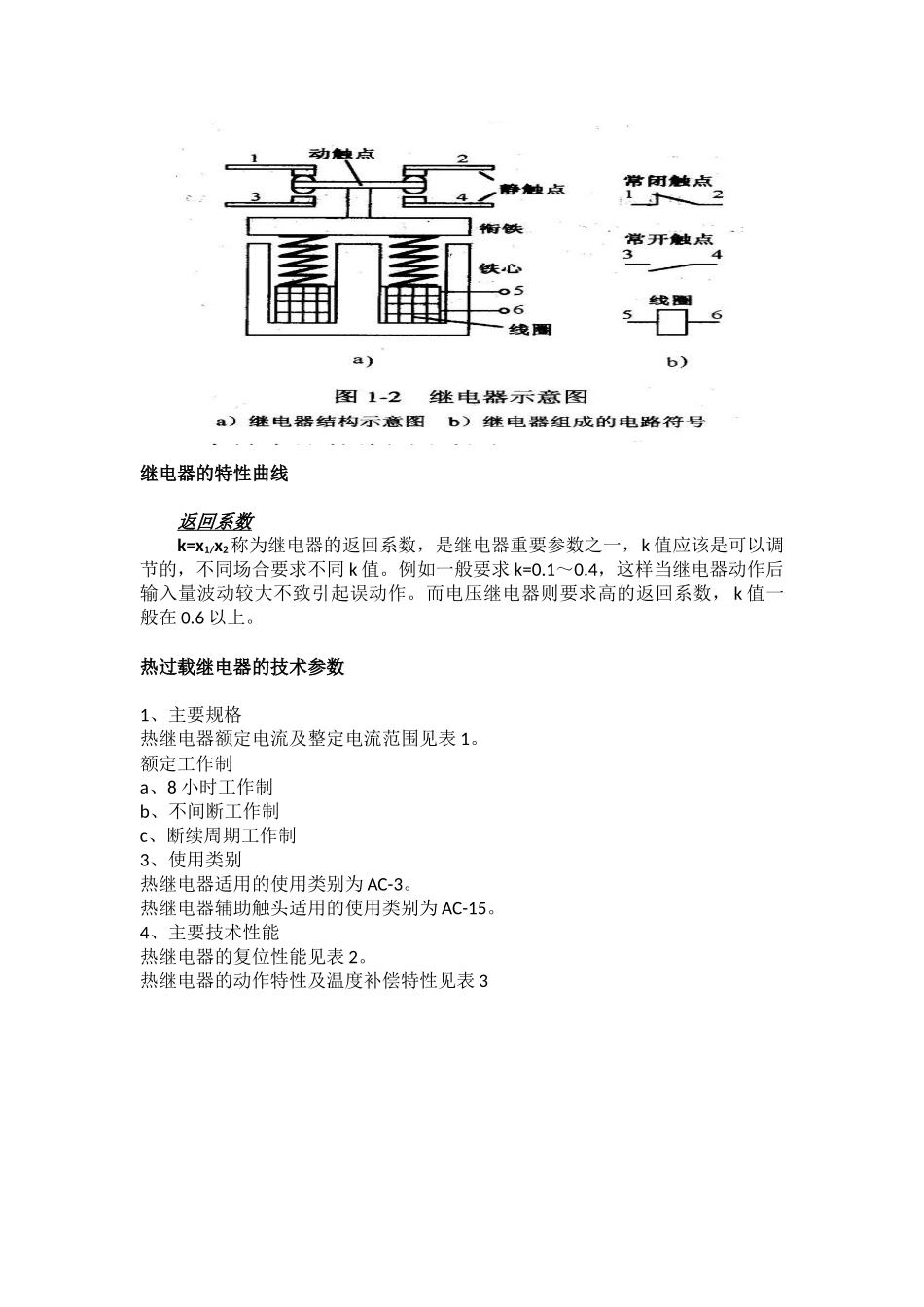

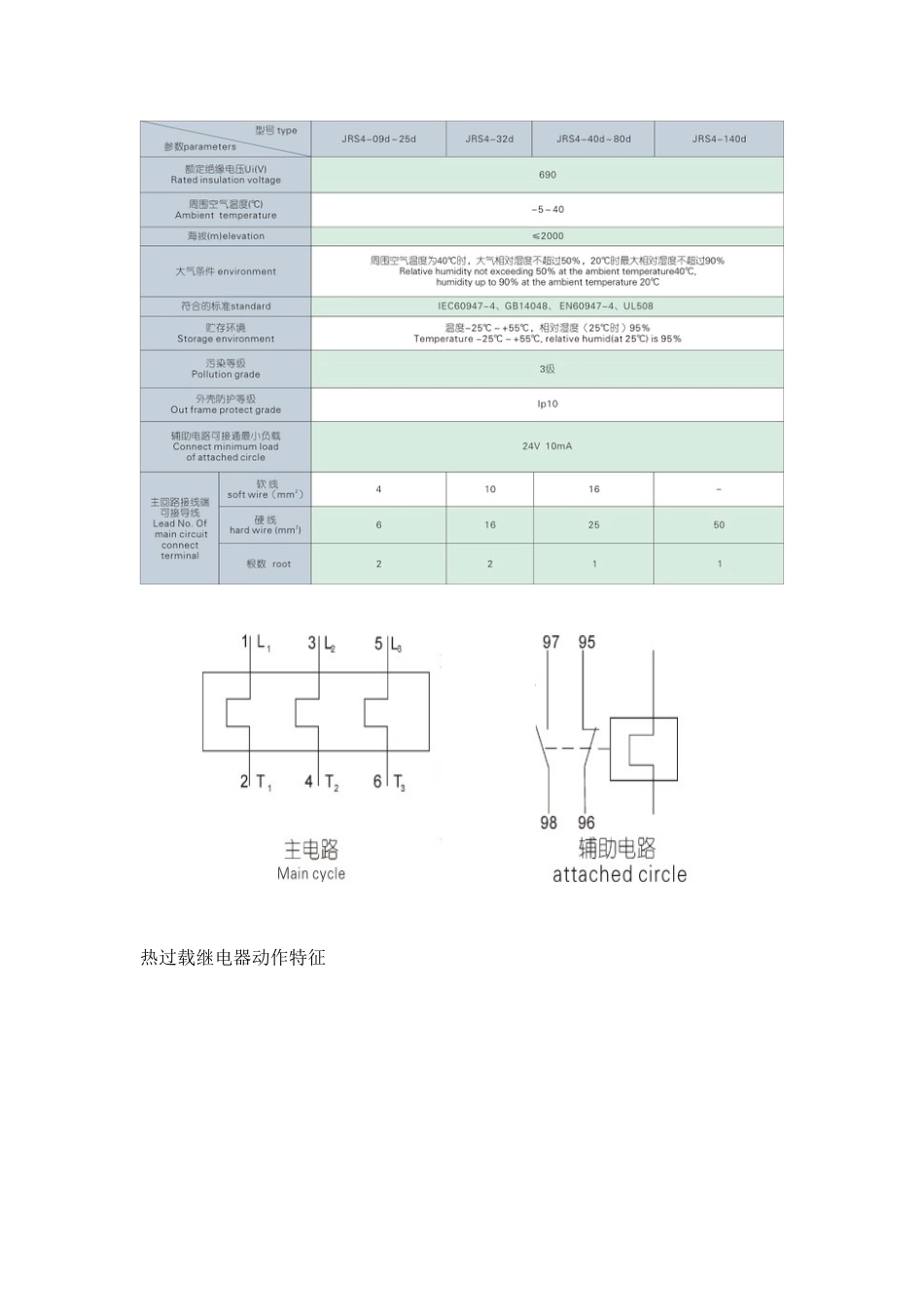

热过载继电器的原理及应用当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能最大限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它）。热过载继电器的构成它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。继电器的特性曲线返回系数k=x1/x2称为继电器的返回系数，是继电器重要参数之一，k值应该是可以调节的，不同场合要求不同k值。例如一般要求k=0.1～0.4，这样当继电器动作后输入量波动较大不致引起误动作。而电压继电器则要求高的返回系数，k值一般在0.6以上。热过载继电器的技术参数1、主要规格热继电器额定电流及整定电流范围见表1。额定工作制a、8小时工作制b、不间断工作制c、断续周期工作制3、使用类别热继电器适用的使用类别为AC-3。热继电器辅助触头适用的使用类别为AC-15。4、主要技术性能热继电器的复位性能见表2。热继电器的动作特性及温度补偿特性见表3热过载继电器动作特征热过载继电器的特点热继电器的结构采用立体布置式（又称“二层楼式”）结构，全系列动作机构通用。热继电器为三相式，采用拉簧式跳跃动作机构，可以获得良好的瞬间跳跃动作特性。除具有过载保护、断相保护、温度补偿以及手动和自动复位功能外，还具有动作脱扣灵活性检查、动作脱扣指示以及断开检验按钮等功能装置。热继电器充分考虑了交流接触器各电流等级的相间距离、接线高度及外形尺寸，通过专用的导电板可方便地安装在相应电流等级的交流接触器上。当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投入工作。热继电器的安装方向热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。在安放时，如果发热元件在双金属片的下方，双金属片就热得快，动作时间短；如果发热元件在双金属片的旁边，双金属片热得较慢，热继电器的动作时间长。当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。热继电器的安装方向应按产品说明书的规定进行，以确保热继电器在使用时的动作性能相一致。使用环境主要指环境温度，它对热继电器动作的快慢影响较大。热继电器周围介质的温度，应和电动机周围介质的温度相同，否则会破坏已调整好的配合情况。例如，当电动机安装在高温处、而热继电器安装在温度较低处时，热继电器的动作将会滞后（或动作电流大）；反之，其动作将会提前（或动作电流小）。对没有温度补偿的热继电器，应在热继电器和电动机两者环境温度差异不大的地方使用。对有温度补偿的热继电器，可用于热继电器与电动机两者环境温度有一定差异的地方，但应尽可能减少因环境温度变化带来的影响。连接线热继电器的连接线除导电外，还起导热作用。如果连接线太细，则连接线产生的热量会传到双金属片，加上发热元件沿导线向外散热少，从而缩短了热继电器的脱扣动作时间；反之，如果采用的连接线过粗，则会延长热继电器的脱扣动作时间。所以连接导线截面不可太细或太粗，应尽量采用说明书规定的或相近的截面积。使用注意事项*热继电器的正常工作位置应是躯壳上的盖板向上，处于水平位置；*选用热继电器时应注意被保护电动机...
