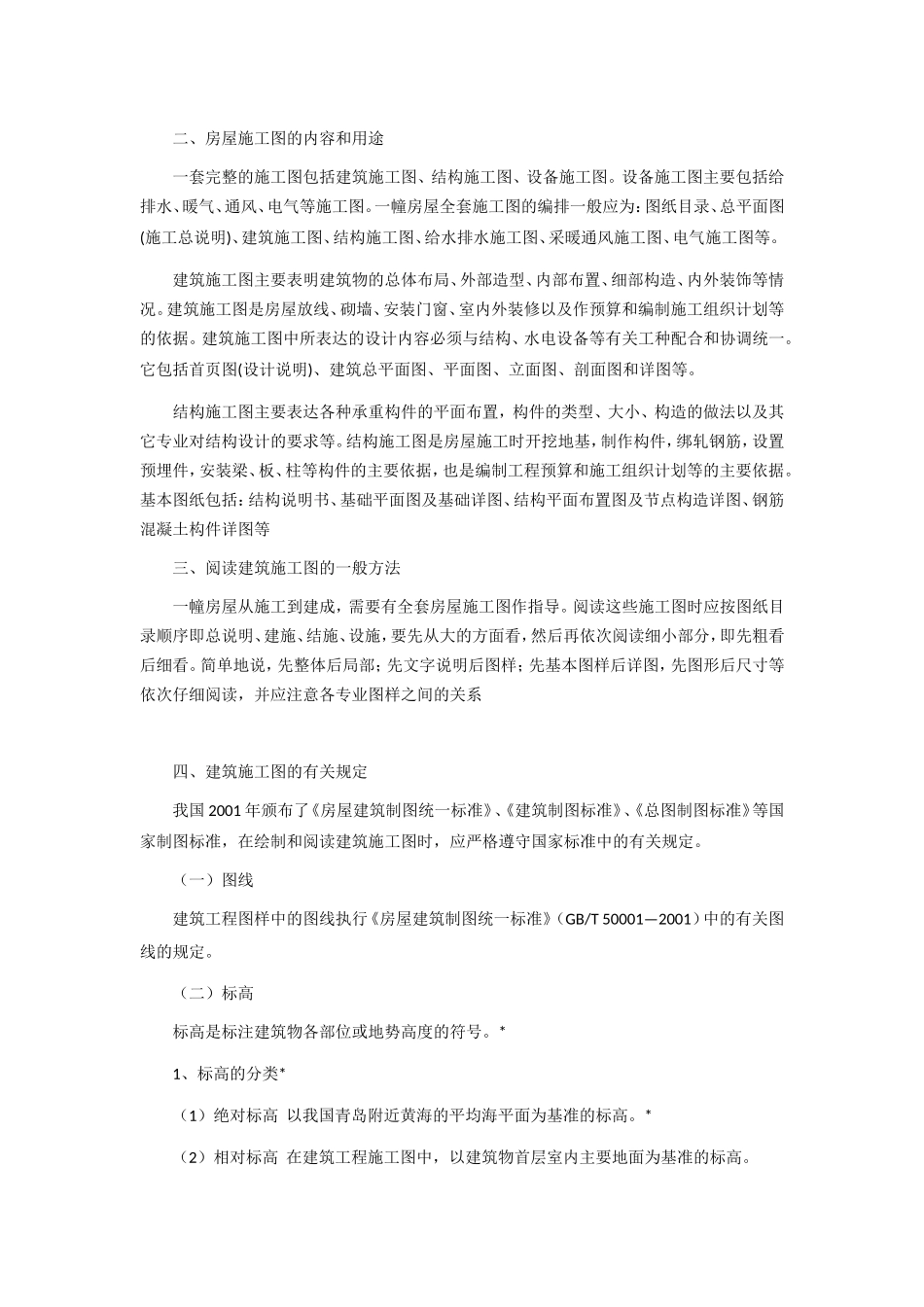

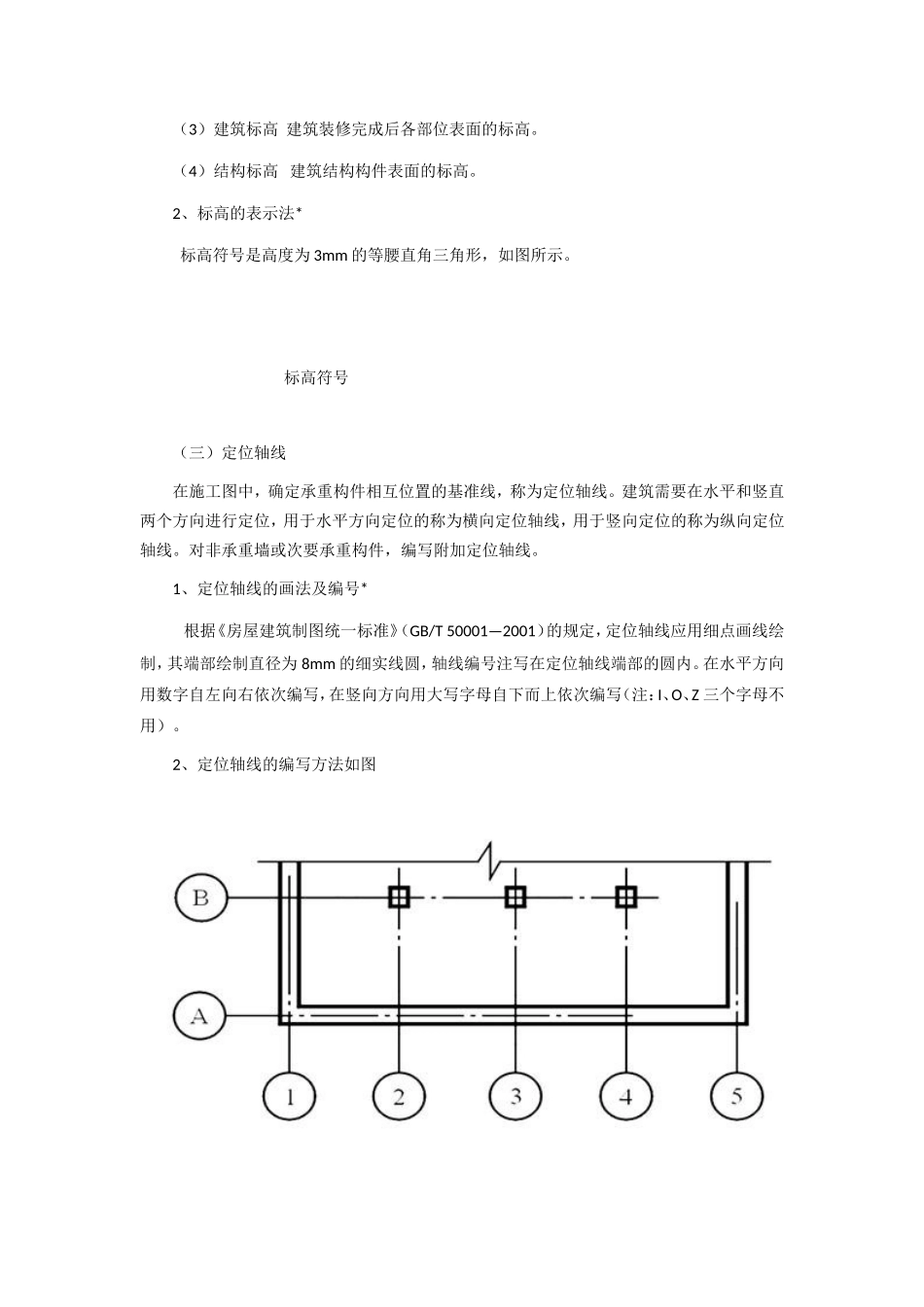

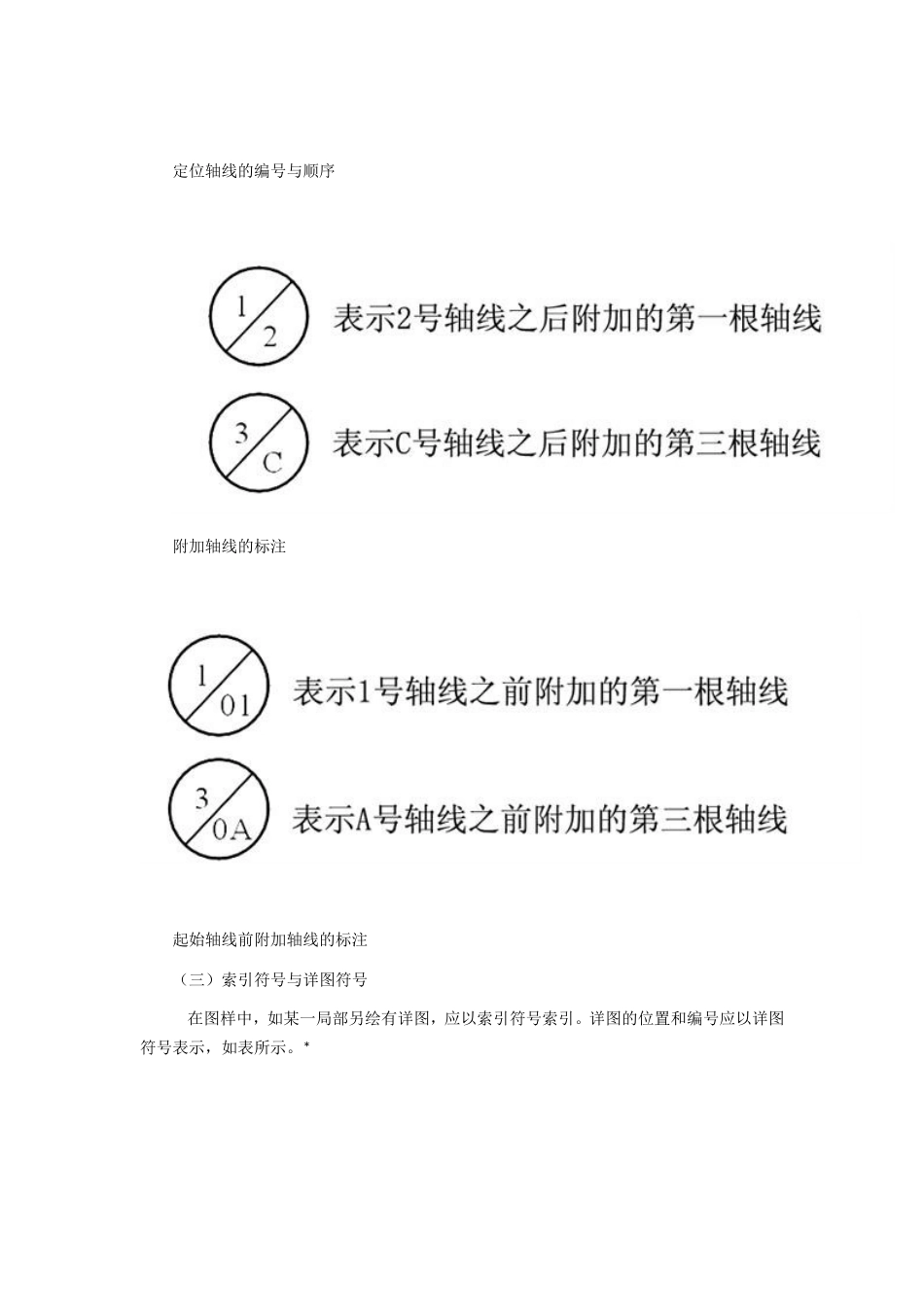

二、房屋施工图的内容和用途一套完整的施工图包括建筑施工图、结构施工图、设备施工图。设备施工图主要包括给排水、暖气、通风、电气等施工图。一幢房屋全套施工图的编排一般应为：图纸目录、总平面图(施工总说明)、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。建筑施工图是房屋放线、砌墙、安装门窗、室内外装修以及作预算和编制施工组织计划等的依据。建筑施工图中所表达的设计内容必须与结构、水电设备等有关工种配合和协调统一。它包括首页图(设计说明)、建筑总平面图、平面图、立面图、剖面图和详图等。结构施工图主要表达各种承重构件的平面布置，构件的类型、大小、构造的做法以及其它专业对结构设计的要求等。结构施工图是房屋施工时开挖地基，制作构件，绑轧钢筋，设置预埋件，安装梁、板、柱等构件的主要依据，也是编制工程预算和施工组织计划等的主要依据。基本图纸包括：结构说明书、基础平面图及基础详图、结构平面布置图及节点构造详图、钢筋混凝土构件详图等三、阅读建筑施工图的一般方法一幢房屋从施工到建成，需要有全套房屋施工图作指导。阅读这些施工图时应按图纸目录顺序即总说明、建施、结施、设施，要先从大的方面看，然后再依次阅读细小部分，即先粗看后细看。简单地说，先整体后局部；先文字说明后图样；先基本图样后详图，先图形后尺寸等依次仔细阅读，并应注意各专业图样之间的关系四、建筑施工图的有关规定我国2001年颁布了《房屋建筑制图统一标准》、《建筑制图标准》、《总图制图标准》等国家制图标准，在绘制和阅读建筑施工图时，应严格遵守国家标准中的有关规定。（一）图线建筑工程图样中的图线执行《房屋建筑制图统一标准》（GB/T50001—2001）中的有关图线的规定。（二）标高标高是标注建筑物各部位或地势高度的符号。*1、标高的分类*（1）绝对标高以我国青岛附近黄海的平均海平面为基准的标高。*（2）相对标高在建筑工程施工图中，以建筑物首层室内主要地面为基准的标高。（3）建筑标高建筑装修完成后各部位表面的标高。（4）结构标高建筑结构构件表面的标高。2、标高的表示法*标高符号是高度为3mm的等腰直角三角形，如图所示。标高符号（三）定位轴线在施工图中，确定承重构件相互位置的基准线，称为定位轴线。建筑需要在水平和竖直两个方向进行定位，用于水平方向定位的称为横向定位轴线，用于竖向定位的称为纵向定位轴线。对非承重墙或次要承重构件，编写附加定位轴线。1、定位轴线的画法及编号*根据《房屋建筑制图统一标准》（GB/T50001—2001）的规定，定位轴线应用细点画线绘制，其端部绘制直径为8mm的细实线圆，轴线编号注写在定位轴线端部的圆内。在水平方向用数字自左向右依次编写，在竖向方向用大写字母自下而上依次编写（注：I、O、Z三个字母不用）。2、定位轴线的编写方法如图定位轴线的编号与顺序附加轴线的标注起始轴线前附加轴线的标注（三）索引符号与详图符号在图样中，如某一局部另绘有详图，应以索引符号索引。详图的位置和编号应以详图符号表示，如表所示。*名称表示方法备注详图的索引符号圆圈直径为10，线宽为0.25d剖面索引符号圆圈画法同上，粗短线代表剖切位置，引出线所在的一侧为剖视方向详图符号圆圈直径为14，线宽为d（四）引出线引出线应以细实线绘制，采用水平方向的直线，或与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明应注写在水平线的上方，也可注写在水平线的端部。索引详图的引出线应与水平直线相连接。同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线。多层构造或多层管道共用引出线，应通过被引出的各层所示。引出线共用引出线多层构造引出线（五）指北针指北针的圆的直径为24mm，细实线绘制，指针头部应注写“北”或“N”。当图样较大时，指北针可放大，放大后的指北针，尾部宽度为圆直径的1/8。*指北针分享到：1阅读(20598次/7778人)┆评论(106)┆转载(194)一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面...
