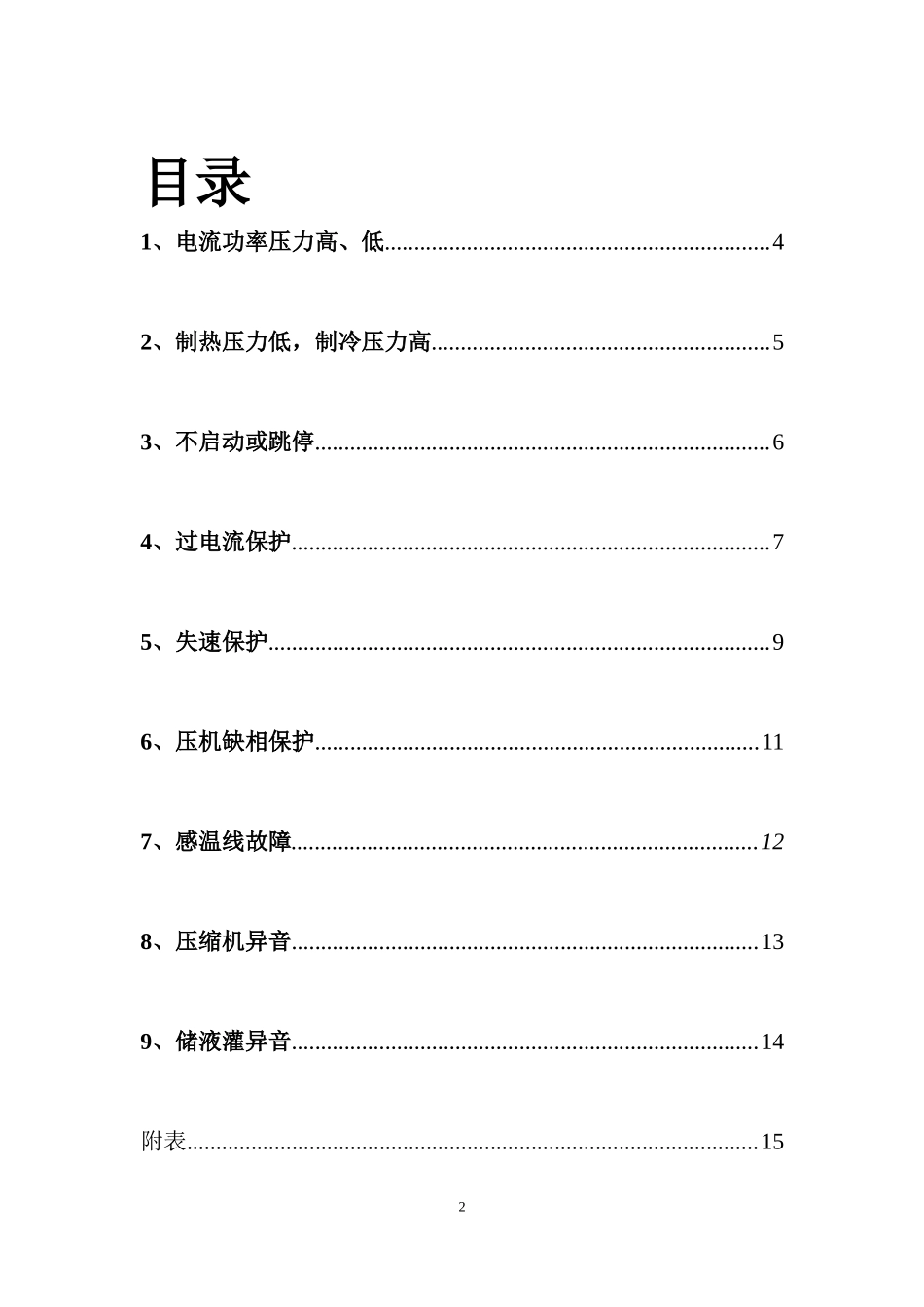

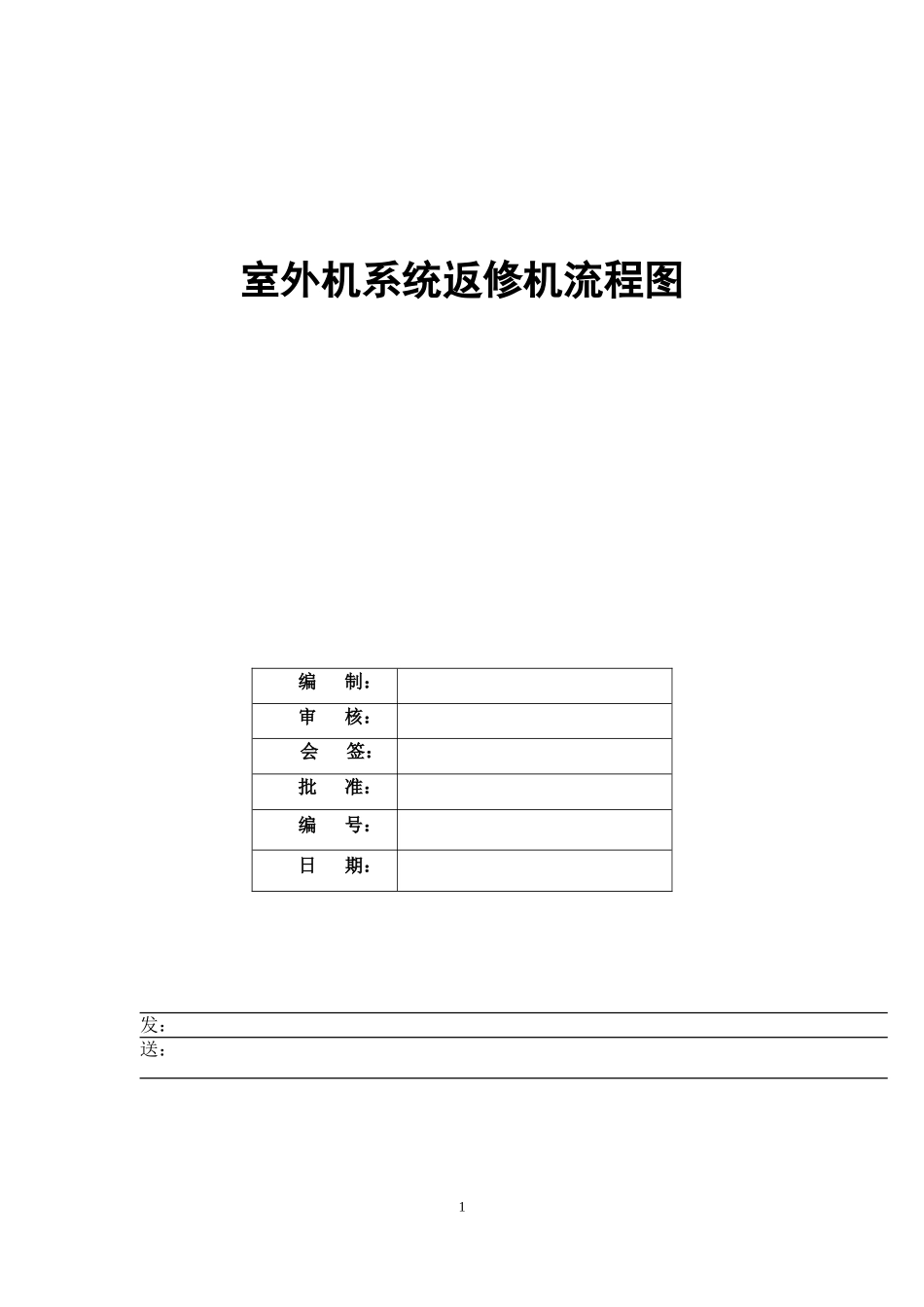

室外机系统返修机流程图编制：审核：会签：批准：编号：日期：发：送：1目录1、电流功率压力高、低..................................................................42、制热压力低，制冷压力高..........................................................53、不启动或跳停..............................................................................64、过电流保护..................................................................................75、失速保护......................................................................................96、压机缺相保护............................................................................117、感温线故障................................................................................128、压缩机异音................................................................................139、储液灌异音................................................................................14附表..................................................................................................1523说明系统返修机可能出现的故障种类繁多，在此仅对部分出现的比较频繁的几种情况进行详细的故障排查流程说明，具体故障排查方法视实际情况而定，此资料仅供系统返修员与运行检参考。本次返修流程图基本遵循以下几大原则和步骤一、确保整机运行的室内环境温、湿度在标准的范围内二、确保装配、接线方式正确三、确保整机雪种适量返修流程图通过颜色来对不同返修程度进行区分：41、电流功率压力高、低故障原因：1、运行房环境温湿度过高或过低导致电流功率过高或过低2、台车故障导致电流功率过高或过低3、电控内部参数不正确导致电流功率过高或过低4、系统缺氟导致压力、功率偏低，雪种过量或真空不良导致压力、功率偏高5、系统管路或标准机连接管路有脏堵导致压力偏低6、压缩机本身质量问题5返修流程图一2、制热压力低，制冷压力高可能故障原因：1、高低压连接管接反导致压力显示不正常；2、压机线接反导致压机反转；3、四通阀窜气导致制热制冷压力基本相近6返修流程图二3、压机不启动或跳停可能故障原因：1、台车本身故障或检测工装接触不良、损坏导致整机不启2、电抗线、感温线、压机线未插或虚插导致整机不启动3、电控故障导致整机或压机、电机不启动4、管路堵塞导致压机缩跳停5、雪种过量或系统内真空度不良导致电流功率过高产生跳停6、压缩机本身存在质量问题7返修流程图三4、压机过电流保护可能原因：1、台车本身故障导致过电流保护2、压机线插错导致过电流保护3、电控故障导致过电流保护4、管路堵塞导致过电流保护5、压缩机本身质量问题8返修流程图四5、压机失速保护可能原因：1、压机线接错导致压机反转产出压机失速保护故障2、电控本身故障导致压机失速保护故障3、压机排回气管堵导致压机失速保护4、压机本身质量问题导致压机失速保护9返修流程图五6、压机缺相保护可能原因：1、压机线部分漏插、虚插导致压缩机缺相保护2、电控故障导致压缩机本身缺相保护3、压机线故障导致压缩机缺相保护4、压缩机本身故障导致压机缺相保护10返修流程图六7、感温线故障可能原因：1、感温线虚插导致整机故障2、感温线破皮、损坏导致整机故障3、电控本身问题导致整机故障11返修流程图七8、压缩机异音可能原因：1、系统内部管路相碰导致压缩机异音2、管路与压缩机相碰导致压缩机异音3、管路与钣金件相碰导致压缩机异音4、压缩机内部惨有杂物导致压缩机异音5、压机缩本身存在质量问题导致压缩机异音12返修流程图八返修流程图八9、储液灌异音原因分析：1、四通阀窜气导致储液灌压力过大产生异音2、储液灌内有异物导致储灌异音3、储液灌本身故障导致压缩机异音13返修流程图九附表故障现象同时存在的其他现象故障的可能原因不制冷，不制热或者制热制冷效果差电流偏小，功率偏低缺氟、被测机与标准机连接回路上过滤器脏堵电流，功率低，四通阀进出口温差小四通阀窜气、被测机与标准机连接回路上过滤器脏堵电...
