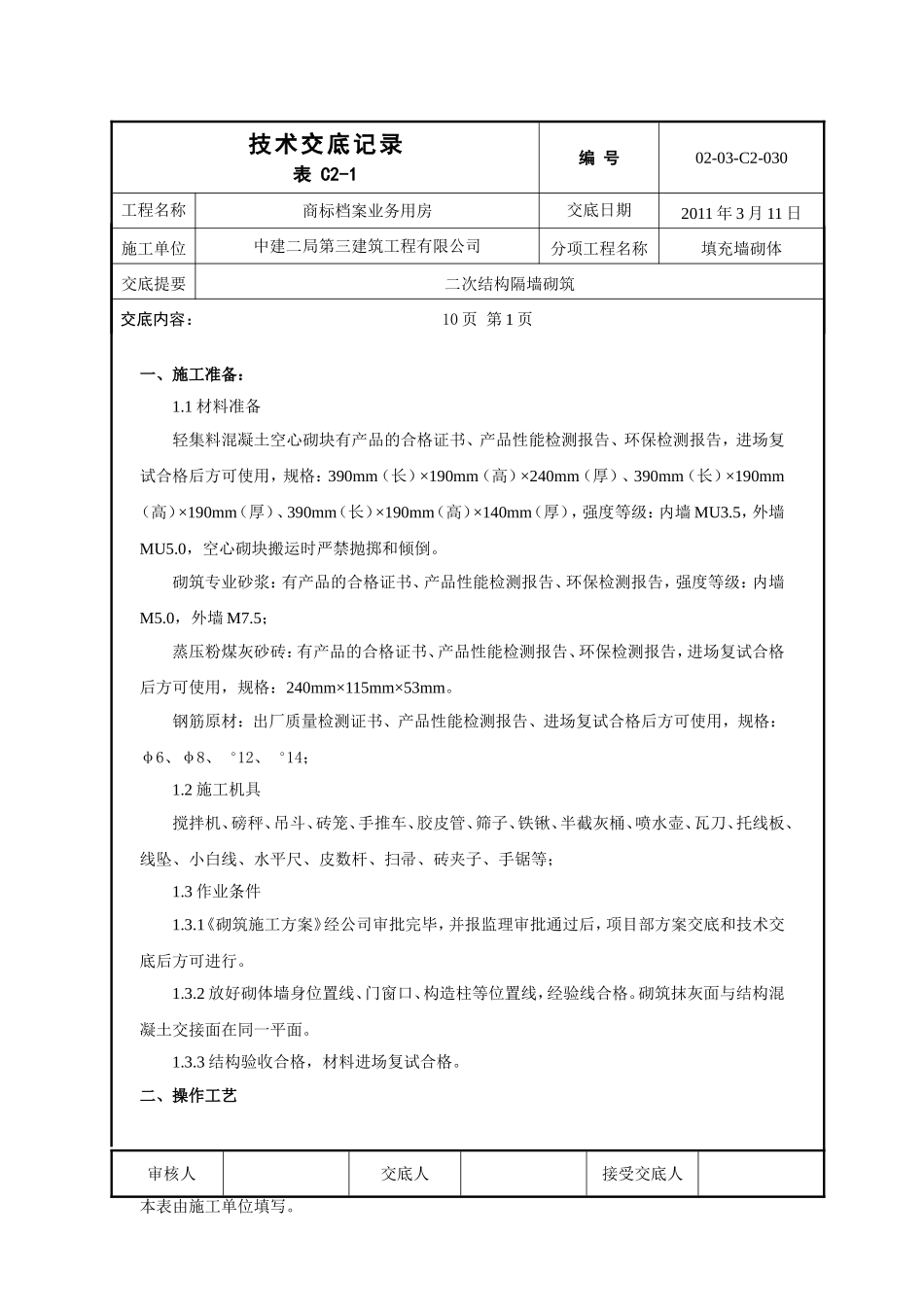

一、施工准备：1.1材料准备轻集料混凝土空心砌块有产品的合格证书、产品性能检测报告、环保检测报告，进场复试合格后方可使用，规格：390mm（长）×190mm（高）×240mm（厚）、390mm（长）×190mm（高）×190mm（厚）、390mm（长）×190mm（高）×140mm（厚），强度等级：内墙MU3.5，外墙MU5.0，空心砌块搬运时严禁抛掷和倾倒。砌筑专业砂浆：有产品的合格证书、产品性能检测报告、环保检测报告，强度等级：内墙M5.0，外墙M7.5；蒸压粉煤灰砂砖：有产品的合格证书、产品性能检测报告、环保检测报告，进场复试合格后方可使用，规格：240mm×115mm×53mm。钢筋原材：出厂质量检测证书、产品性能检测报告、进场复试合格后方可使用，规格：φ6、φ8、12、14；1.2施工机具搅拌机、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、瓦刀、托线板、线坠、小白线、水平尺、皮数杆、扫帚、砖夹子、手锯等；1.3作业条件1.3.1《砌筑施工方案》经公司审批完毕，并报监理审批通过后，项目部方案交底和技术交底后方可进行。1.3.2放好砌体墙身位置线、门窗口、构造柱等位置线，经验线合格。砌筑抹灰面与结构混凝土交接面在同一平面。1.3.3结构验收合格，材料进场复试合格。二、操作工艺审核人交底人接受交底人本表由施工单位填写。技术交底记录表C2-1编号02-03-C2-030工程名称商标档案业务用房交底日期2011年3月11日施工单位中建二局第三建筑工程有限公司分项工程名称填充墙砌体交底提要二次结构隔墙砌筑交底内容：10页第1页墙体放线→选砖→砌块浇水→砌块排列→砌块就位→校正2.1选砌块：选择棱角整齐，无裂纹，规格基本一致的砌块。2.2本工程二次结构地拢墙采用C20细石混凝土浇筑，墙体顶部不允许采用斜砌方式，砌筑前按砌块平、立面构造图进行排列摆块，不足整块的可以锯成需要尺寸，但不得小于砌块长度的1/3。2.3放线：根据施工图纸弹出轴线、墙边线、门窗洞口线，经复核，办理验收手续。2.4立皮数杆，用30mm×40mm木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、过梁的尺寸标高。皮数杆间距不得大于15m，墙体转角处及交接处均应设立。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。2.5砌筑：砌筑时砌块要放平，砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为8～12mm，随砌随将舌头灰刮尽，砌筑时的铺灰长度不得超过800mm。2.6砌块墙的转角处，要隔皮纵、横墙砌块互相搭砌，砌块墙的T字交接处要使横墙砌块隔皮断面露头。2.7填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完成并应至少间隔7d后，再用干硬性砂浆捻实。三、二次结构构造施工3.1植筋：构造柱、抱框与楼板、梁连接，过梁、隔墙配筋腰带与混凝土墙、柱连接，砌体与顶部构件连接，砌筑填充墙拉结筋与混凝土墙、柱连接，均采用植筋的方法，植筋深度15d，如板厚、墙厚达不到植筋深度，按产品说明书且满足拉拔试验要求。施工工艺：钻孔—清孔—填胶粘剂—植筋—凝胶钻孔：钻孔使用配套冲击电钻。钻孔时，孔洞间距与孔洞深度应满足设计要求。孔径大于审核人交底人接受交底人本表由施工单位填写。技术交底记录表C2-1编号02-03-C2-030工程名称商标档案业务用房交底日期2011年3月11日施工单位中建二局第三建筑工程有限公司分项工程名称填充墙砌体交底提要二次结构隔墙砌筑交底内容：10页第2页钢筋直径2mm，深度为15d，φ6.5为100mm，φ8为120mm，12为180mm。清孔：清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，要经多次吹刷完成，达到孔内清洁干燥。填胶粘剂：使用植筋注射器从孔底向外均匀的把适量胶粘剂填注孔内，注意勿将空气封入孔内。植筋：按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出。将钢筋外露端固定在模架上，使其不受外力作用，直至凝结，并派专人现场保护。注意事项：①用后将胶盖盖紧，存放在阴凉处。②操作时避免有明火，不要吸烟和饮食食品。③原封包装存储期为12个月。3.2二次结构隔墙基础（1）地下三层或室外砌筑墙基础用C20混凝土；（2）卫生间、水箱间、设备泵房等有水的房间下部距结构楼板做3...
