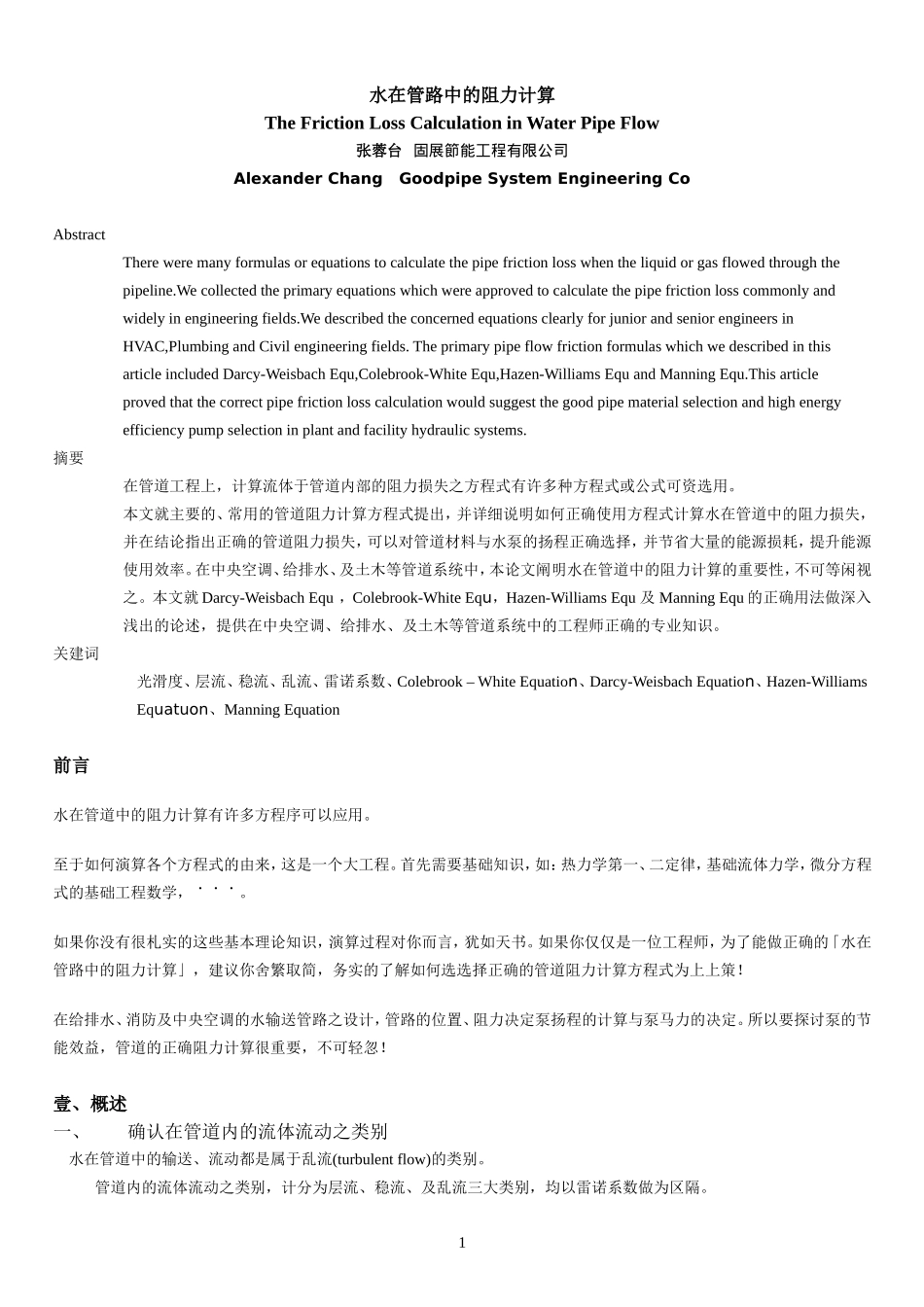

水在管路中的阻力计算TheFrictionLossCalculationinWaterPipeFlow张蓉台固展節能工程有限公司AlexanderChangGoodpipeSystemEngineeringCoAbstractThereweremanyformulasorequationstocalculatethepipefrictionlosswhentheliquidorgasflowedthroughthepipeline.Wecollectedtheprimaryequationswhichwereapprovedtocalculatethepipefrictionlosscommonlyandwidelyinengineeringfields.WedescribedtheconcernedequationsclearlyforjuniorandseniorengineersinHVAC,PlumbingandCivilengineeringfields.TheprimarypipeflowfrictionformulaswhichwedescribedinthisarticleincludedDarcy-WeisbachEqu,Colebrook-WhiteEqu,Hazen-WilliamsEquandManningEqu.Thisarticleprovedthatthecorrectpipefrictionlosscalculationwouldsuggestthegoodpipematerialselectionandhighenergyefficiencypumpselectioninplantandfacilityhydraulicsystems.摘要在管道工程上，计算流体于管道内部的阻力损失之方程式有许多种方程式或公式可资选用。本文就主要的、常用的管道阻力计算方程式提出，并详细说明如何正确使用方程式计算水在管道中的阻力损失，并在结论指出正确的管道阻力损失，可以对管道材料与水泵的扬程正确选择，并节省大量的能源损耗，提升能源使用效率。在中央空调、给排水、及土木等管道系统中，本论文阐明水在管道中的阻力计算的重要性，不可等闲视之。本文就Darcy-WeisbachEqu，Colebrook-WhiteEqu，Hazen-WilliamsEqu及ManningEqu的正确用法做深入浅出的论述，提供在中央空调、给排水、及土木等管道系统中的工程师正确的专业知识。关建词光滑度、层流、稳流、乱流、雷诺系数、Colebrook–WhiteEquation、Darcy-WeisbachEquation、Hazen-WilliamsEquatuon、ManningEquation前言水在管道中的阻力计算有许多方程序可以应用。至于如何演算各个方程式的由来，这是一个大工程。首先需要基础知识，如：热力学第一、二定律，基础流体力学，微分方程式的基础工程数学，˙˙˙。如果你没有很札实的这些基本理论知识，演算过程对你而言，犹如天书。如果你仅仅是一位工程师，为了能做正确的「水在管路中的阻力计算」，建议你舍繁取简，务实的了解如何选选择正确的管道阻力计算方程式为上上策！在给排水、消防及中央空调的水输送管路之设计，管路的位置、阻力决定泵扬程的计算与泵马力的决定。所以要探讨泵的节能效益，管道的正确阻力计算很重要，不可轻忽！壹、概述一、确认在管道内的流体流动之类别水在管道中的输送、流动都是属于乱流(turbulentflow)的类别。管道内的流体流动之类别，计分为层流、稳流、及乱流三大类别，均以雷诺系数做为区隔。1层流Smoothturbulent(laminarflow)Re<2000稳流Transitionalturbulent(transitionflow)20004000雷诺系数Re=64/f(Reynold’sNumber)ffrictionfactor(摩擦系数)或Re==流体本身的惯性应力/流体本身的黏性应力D管子的直径mv流体的流速m/sρ流体的密度Kg/m3μ流体的动态黏性系数Ns/m2,Kg/msG流体的质流速度Kg/sm2Re==Re是一个没有单位的系数。二、一般压力流体管路的阻力计算方程式，以下列四个方程式为主：(a)Darcy–WeisbachEquation按下述的条件使用该方程式计算管路的阻力损失。*层流(laminarflow)*不可压缩流体，管子内部呈现满载的水流量(fullflow)*可压缩流体，压力在1Kg/cm2以下。空调的风管(duct)系统。*直管部份，没有分歧管或异径接头的管路。◎主要应用范围：主干管，主供水管，中央空调的冷却水管道，空调的风管(b)Colebrook–WhiteEquation按下述的条件使用该方程式计算管路的阻力损失。*乱流(turbulentflow)*不可压缩流体，如：水的管路系统(waterflowpipeline)…。*可压缩流体，如：压力气体的管路系统(compressedairorgaspipeline)…。*直管部份◎主要应用范围：压缩空气管道、粗糙管材、旧的管材、大口径管材(c)Hazen–WilliamsEquation按下述的条件使用该方程式计算管路的阻力损失。2*稳流(transientflow)*稳流与乱流共存(transitionalturbulentflow)*不可压缩流体*4℃－25℃*管在线有许多分歧...
