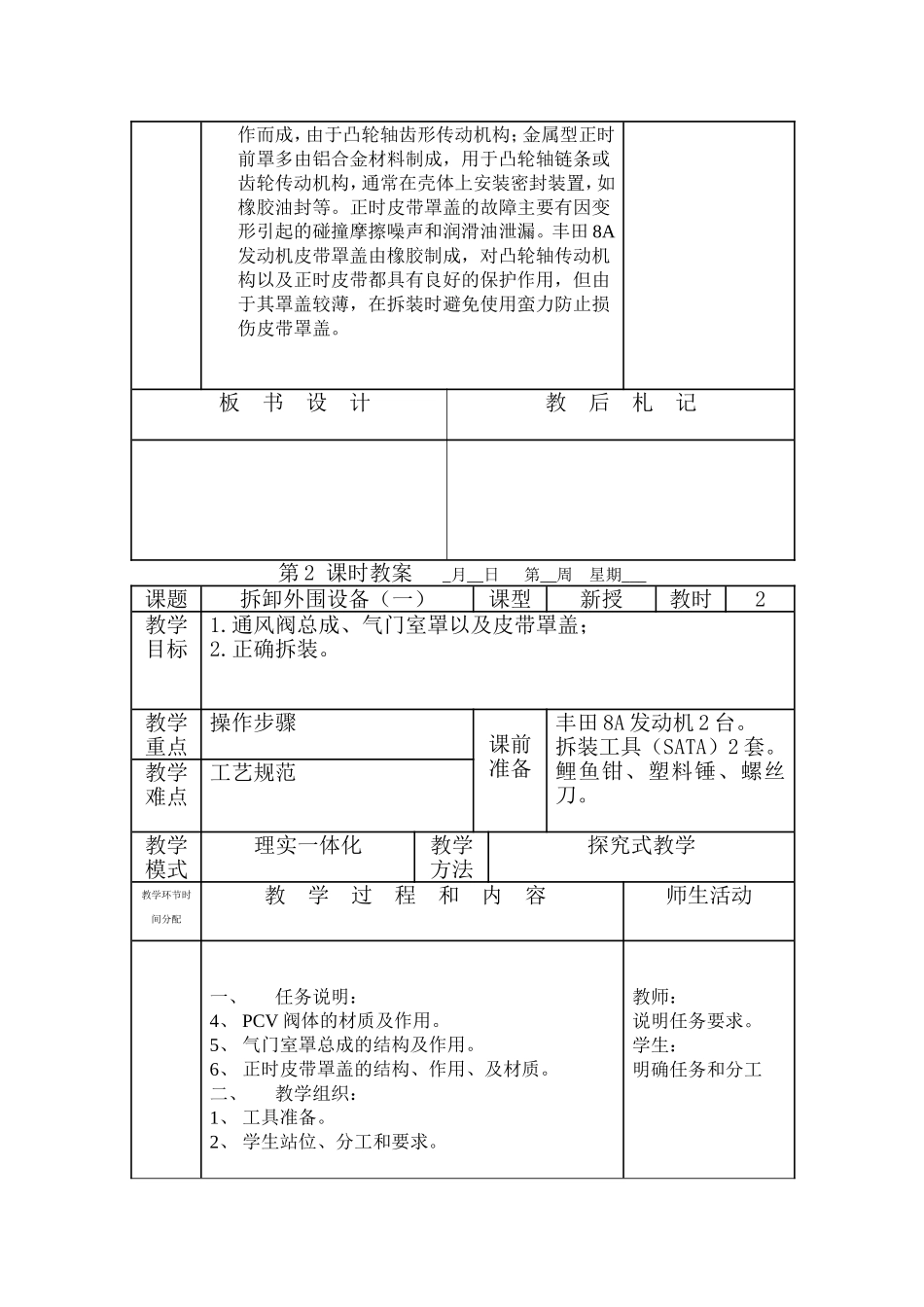

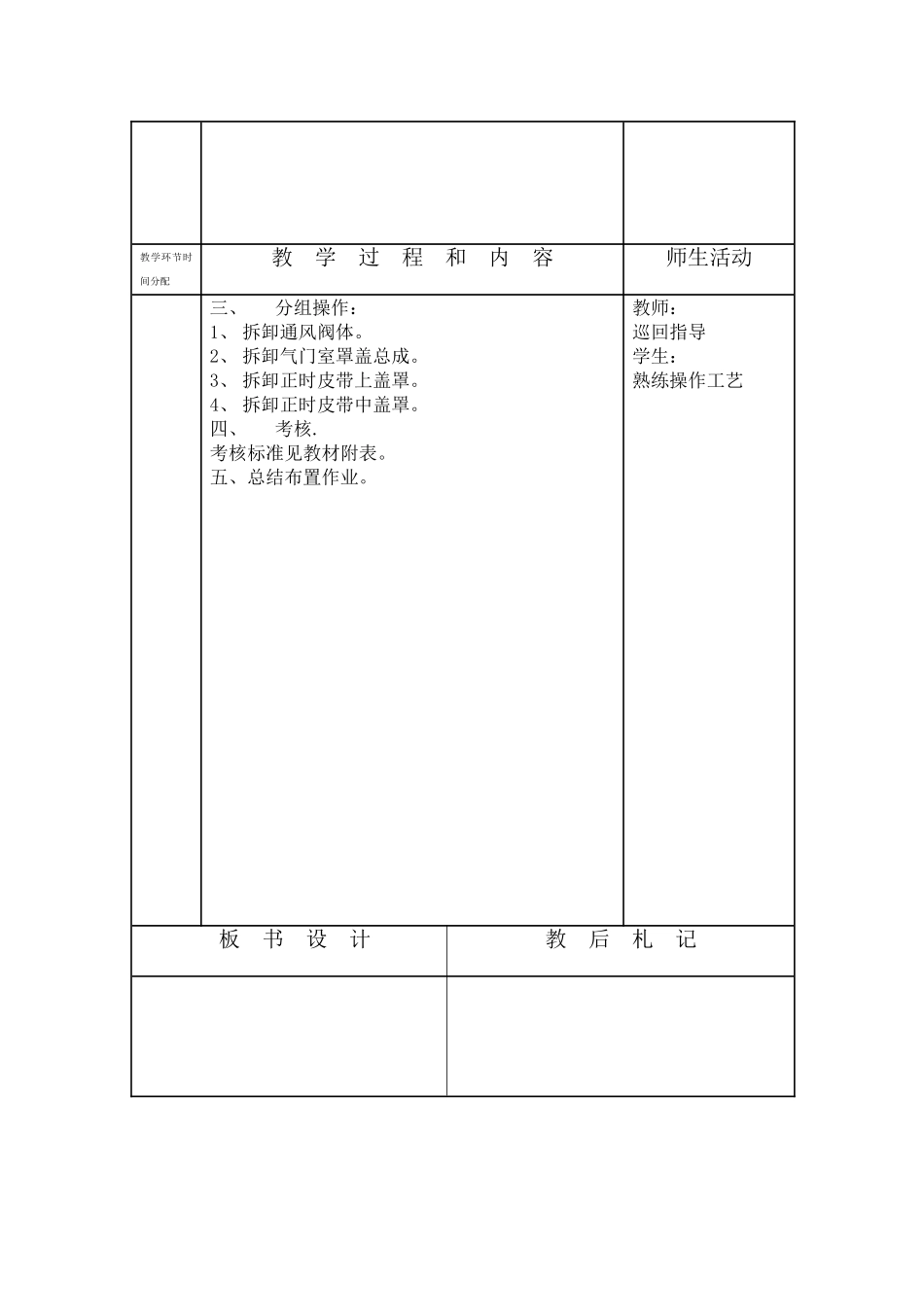

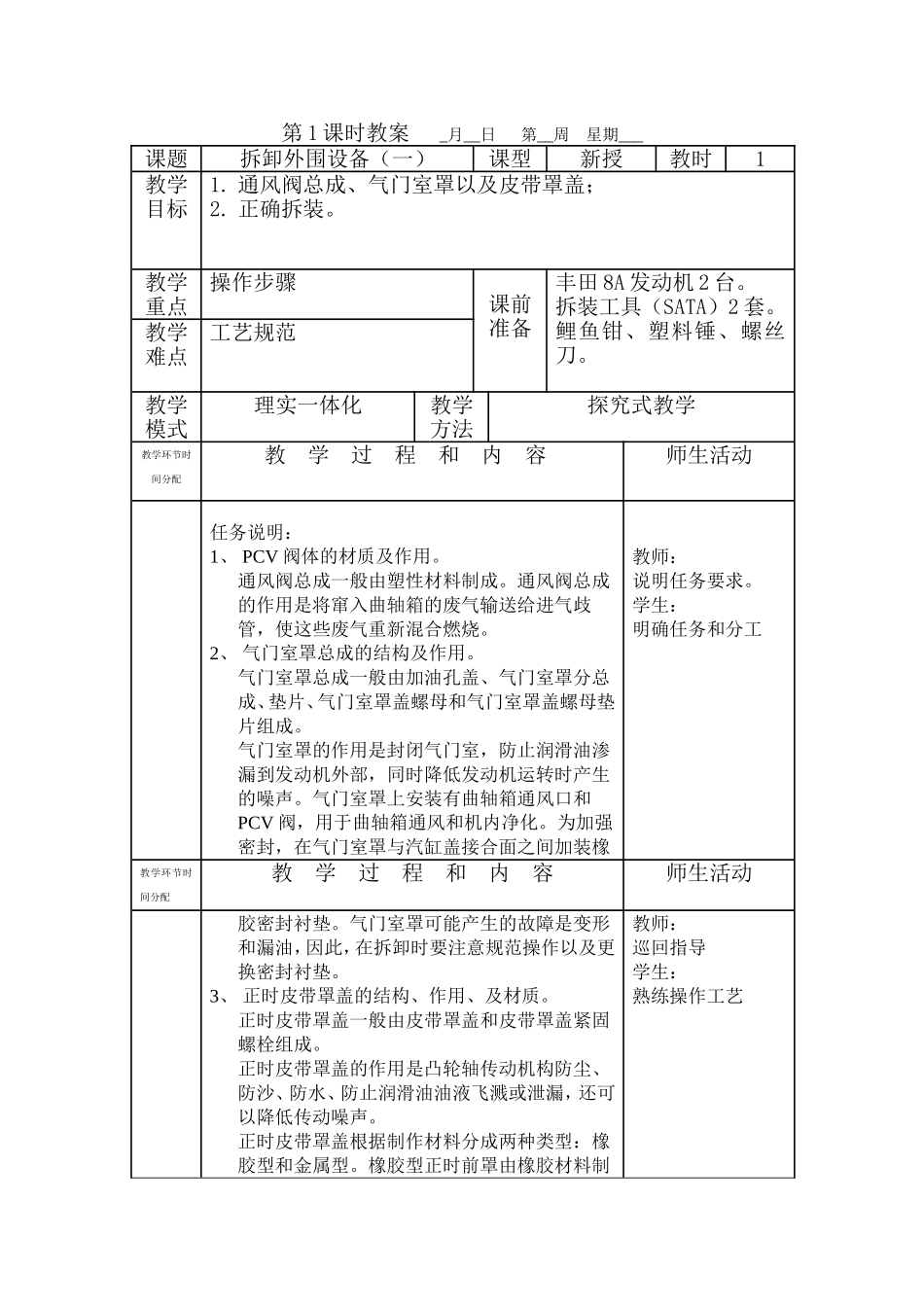

第1课时教案_月__日第__周星期___课题拆卸外围设备（一）课型新授教时1教学目标1.通风阀总成、气门室罩以及皮带罩盖；2.正确拆装。教学重点操作步骤课前准备丰田8A发动机2台。拆装工具（SATA）2套。鲤鱼钳、塑料锤、螺丝刀。教学难点工艺规范教学模式理实一体化教学方法探究式教学教学环节时间分配教学过程和内容师生活动任务说明：1、PCV阀体的材质及作用。通风阀总成一般由塑性材料制成。通风阀总成的作用是将窜入曲轴箱的废气输送给进气歧管，使这些废气重新混合燃烧。2、气门室罩总成的结构及作用。气门室罩总成一般由加油孔盖、气门室罩分总成、垫片、气门室罩盖螺母和气门室罩盖螺母垫片组成。气门室罩的作用是封闭气门室，防止润滑油渗漏到发动机外部，同时降低发动机运转时产生的噪声。气门室罩上安装有曲轴箱通风口和PCV阀，用于曲轴箱通风和机内净化。为加强密封，在气门室罩与汽缸盖接合面之间加装橡教师：说明任务要求。学生：明确任务和分工教学环节时间分配教学过程和内容师生活动胶密封衬垫。气门室罩可能产生的故障是变形和漏油，因此，在拆卸时要注意规范操作以及更换密封衬垫。3、正时皮带罩盖的结构、作用、及材质。正时皮带罩盖一般由皮带罩盖和皮带罩盖紧固螺栓组成。正时皮带罩盖的作用是凸轮轴传动机构防尘、防沙、防水、防止润滑油油液飞溅或泄漏，还可以降低传动噪声。正时皮带罩盖根据制作材料分成两种类型：橡胶型和金属型。橡胶型正时前罩由橡胶材料制教师：巡回指导学生：熟练操作工艺作而成，由于凸轮轴齿形传动机构；金属型正时前罩多由铝合金材料制成，用于凸轮轴链条或齿轮传动机构，通常在壳体上安装密封装置，如橡胶油封等。正时皮带罩盖的故障主要有因变形引起的碰撞摩擦噪声和润滑油泄漏。丰田8A发动机皮带罩盖由橡胶制成，对凸轮轴传动机构以及正时皮带都具有良好的保护作用，但由于其罩盖较薄，在拆装时避免使用蛮力防止损伤皮带罩盖。板书设计教后札记第2课时教案_月__日第__周星期___课题拆卸外围设备（一）课型新授教时2教学目标1.通风阀总成、气门室罩以及皮带罩盖；2.正确拆装。教学重点操作步骤课前准备丰田8A发动机2台。拆装工具（SATA）2套。鲤鱼钳、塑料锤、螺丝刀。教学难点工艺规范教学模式理实一体化教学方法探究式教学教学环节时间分配教学过程和内容师生活动一、任务说明：4、PCV阀体的材质及作用。5、气门室罩总成的结构及作用。6、正时皮带罩盖的结构、作用、及材质。二、教学组织：1、工具准备。2、学生站位、分工和要求。教师：说明任务要求。学生：明确任务和分工教学环节时间分配教学过程和内容师生活动三、分组操作：1、拆卸通风阀体。2、拆卸气门室罩盖总成。3、拆卸正时皮带上盖罩。4、拆卸正时皮带中盖罩。四、考核.考核标准见教材附表。五、总结布置作业。教师：巡回指导学生：熟练操作工艺板书设计教后札记第3课时教案_月__日第__周星期___课题拆卸外围设备（二）课型新教时2教学目标1.曲轴皮带轮、正时皮带导轮及正时张紧弹簧。2.正确的拆卸方法。教学重点操作步骤课前准备8A发动机、扭力扳手、拉拔器、尖嘴钳教学难点工艺规范教学模式理实一体化教学方法探究式教学教学环节时间分配教学过程和内容师生活动一.任务说明。1.曲轴皮带轮总成的结构及作用。曲轴皮带轮总成一般由曲轴皮带轮和曲轴皮带轮紧固螺栓组成。曲轴皮带轮的作用是通过传动带驱动汽车的附属装置，如发电机、水泵、空调压缩机、转向助力油泵、空调压缩机等。正确地拆装曲轴皮带轮是防止其变形与损伤的重要措施之一。2.正时皮带罩下罩盖的结构、作用及材质。正时皮带下罩盖一般由皮带下罩盖和下罩盖紧固螺栓组成。正时皮带前罩的作用是对凸轮轴传动机构防尘、防沙、防水、防止润滑油油液飞溅或泄漏，还可以降低传动噪声。正时皮带前罩的故障主要是因变形引起的碰撞摩擦噪声和润滑油的泄漏。丰田8A发动机采用的皮带罩盖由橡胶制成，对凸轮轴传动机构以及正时皮带都具有良好的保护作用，但由于其罩盖较薄，在拆装时避免使用蛮力防止损伤皮带罩盖。在拆卸紧固螺栓时，也可以采用对称方式进行拆卸，否则容易造成罩盖变形。教师：说明任务要求。学生...
