钢筋混凝土的一般构造规定VIP免费

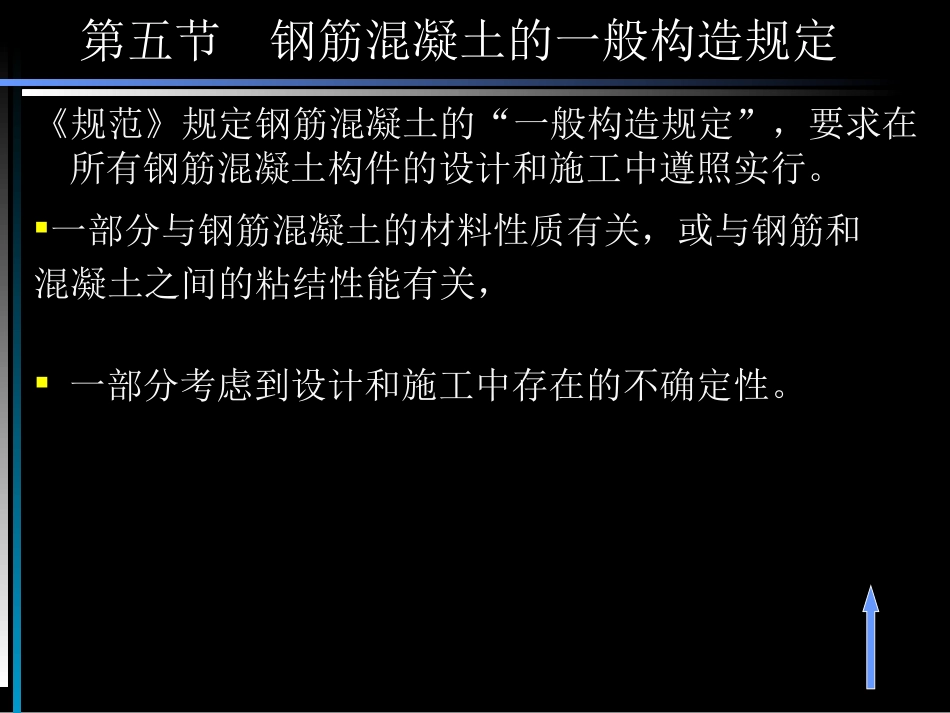

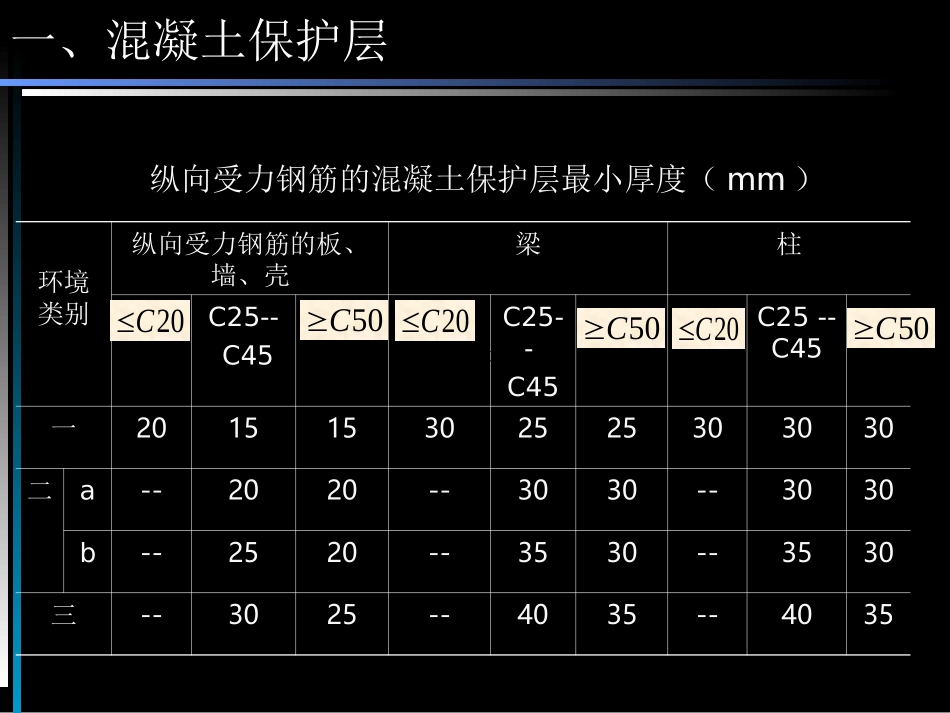

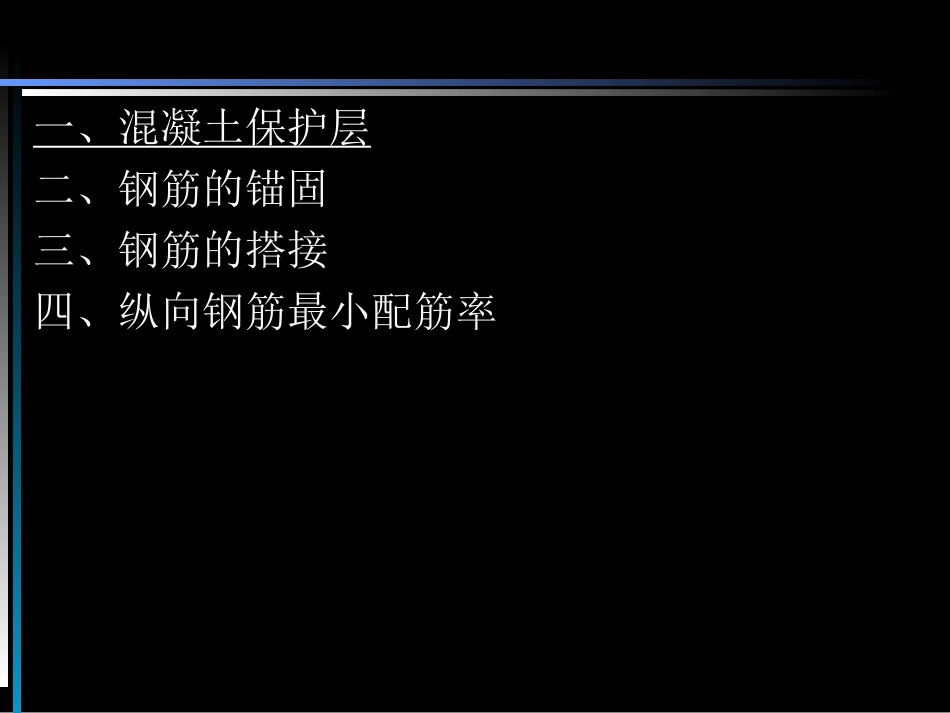

第五节钢筋混凝土的一般构造规定一部分与钢筋混凝土的材料性质有关，或与钢筋和混凝土之间的粘结性能有关，《规范》规定钢筋混凝土的“一般构造规定”，要求在所有钢筋混凝土构件的设计和施工中遵照实行。一部分考虑到设计和施工中存在的不确定性。一、混凝土保护层二、钢筋的锚固三、钢筋的搭接四、纵向钢筋最小配筋率一、混凝土保护层纵向受力钢筋的混凝土保护层最小厚度（mm）环境类别纵向受力钢筋的板、墙、壳梁柱C20C25--C45C20C25--C45C25--C45一201515302525303030二a--2020--3030--3030b--2520--3530--3530三--3025--4035--4035C2020C20C20C50C50C50C一、混凝土保护层混凝土结构的使用环境类别严寒和寒冷地区的划分应符合国家标准《民用建筑热工设计规范》的规定环境说明一工业与民用建筑室内正常环境二a室内潮湿环境、非严寒和寒冷地区露天环境、与无侵蚀性的水及土壤直接接触的环境b寒冷和严寒地区的露天环境、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海地区室外环境四海水环境五受人为和自然的化学侵蚀性物质影响的环境一、混凝土保护层纵向受力钢筋的混凝土保护层最小厚度：•基础的保护层厚度，当有垫层时不应小于40mm,无垫层时不应小于70mm；•预制构件的保护层可据实际情况适量减小；•有防火要求的建筑物，其保护层厚度应符合国家现行有关防火规范的规定。二、钢筋的锚固计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固长度应按下列公式计算：普通钢筋预应力钢筋式中：---受拉钢筋的锚固长度；---普通钢筋抗拉强度---预应力钢筋的抗拉强度----混凝土轴心抗拉强度设计值---钢筋的公称直径；----钢筋的外形系数；dffltyadffltpyaalyfpyfdtf二、钢筋的锚固钢筋的外形系数钢筋类型光面钢筋带肋钢筋刻痕钢丝0.160.140.19二、钢筋的锚固因此除直径12mm以下的受压钢筋及焊接网或焊接骨架中的光面钢筋外，其余光面钢筋的末端均应设置弯钩光面钢筋的粘结性能较差二、钢筋的锚固采用机械锚固措施时，锚固方式如下：三、钢筋的搭接1、搭接类型：2、一般遵循的原则：3、受拉钢筋4、受压钢筋三、钢筋的搭接：构件中钢筋长度不够时，可采用搭接的办法1、搭接类型：•绑扎搭接•机械连接•焊接三、钢筋的搭接2、一般遵循的原则：•受力钢筋的连接接头宜设置在受力较小处；在同一根钢筋上宜少设接头；•同一构件各根受力钢筋的搭接接头宜相互错开。•轴心受拉及小偏心受拉杆件(如桁架和拱的拉杆)的纵向受力钢筋不得采用绑扎搭接接头。•当受拉钢筋的直径d>28mm及受压钢筋的d>32mm时，不宜采用绑扎搭接接头。三、钢筋的搭接：同一构件各根钢筋的绑扎搭接接头宜相互错开。钢筋绑扎搭接接头连接区段的长度为1．3倍搭接长度，凡搭接接头中点位于该连接区段长度内的搭接接头均属同一连接区段以绑扎接头为例三、钢筋的搭接同一连接区段内纵向钢筋绑扎搭接接头面积百分率：为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力截面面积的比值(图9．4．3)。以绑扎接头为例三、钢筋的搭接位于同一连接区段内的受拉钢筋绑扎搭接接头面积百分率：•对梁类、板类及墙类构件，不宜大于25％•对柱类构件，不宜大于50％•当工程中确有必要增大受拉钢筋搭接接头面积百分率时，对梁类构件，不应大于50%；对板、墙类及柱类构件，可根据实际情况放宽。以绑扎接头为例三、钢筋的搭接3、受拉钢筋受拉钢筋的搭接长度应根据位于同一连接范围内的搭接钢筋面积百分率，按下式计算：式中：----受拉钢筋的搭接长度；----受拉钢筋的锚固长度；----受拉钢筋搭接接头面积百分率系数（见右表）受拉钢筋搭接接头面积百分率系数在任何情况下，纵向受拉钢筋绑扎搭接长度均不应小于300mmalllllal同一连接范围内搭接钢筋面积百分率（%）2550100接头面积百分率系数1.21.41.62525二、钢筋的锚固计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固长度应按下列公式计算：普通钢筋预应力钢筋式中：---受拉钢筋的锚固长度；---普通钢筋抗拉强...
