大体积混凝土施工与养护VIP专享VIP免费

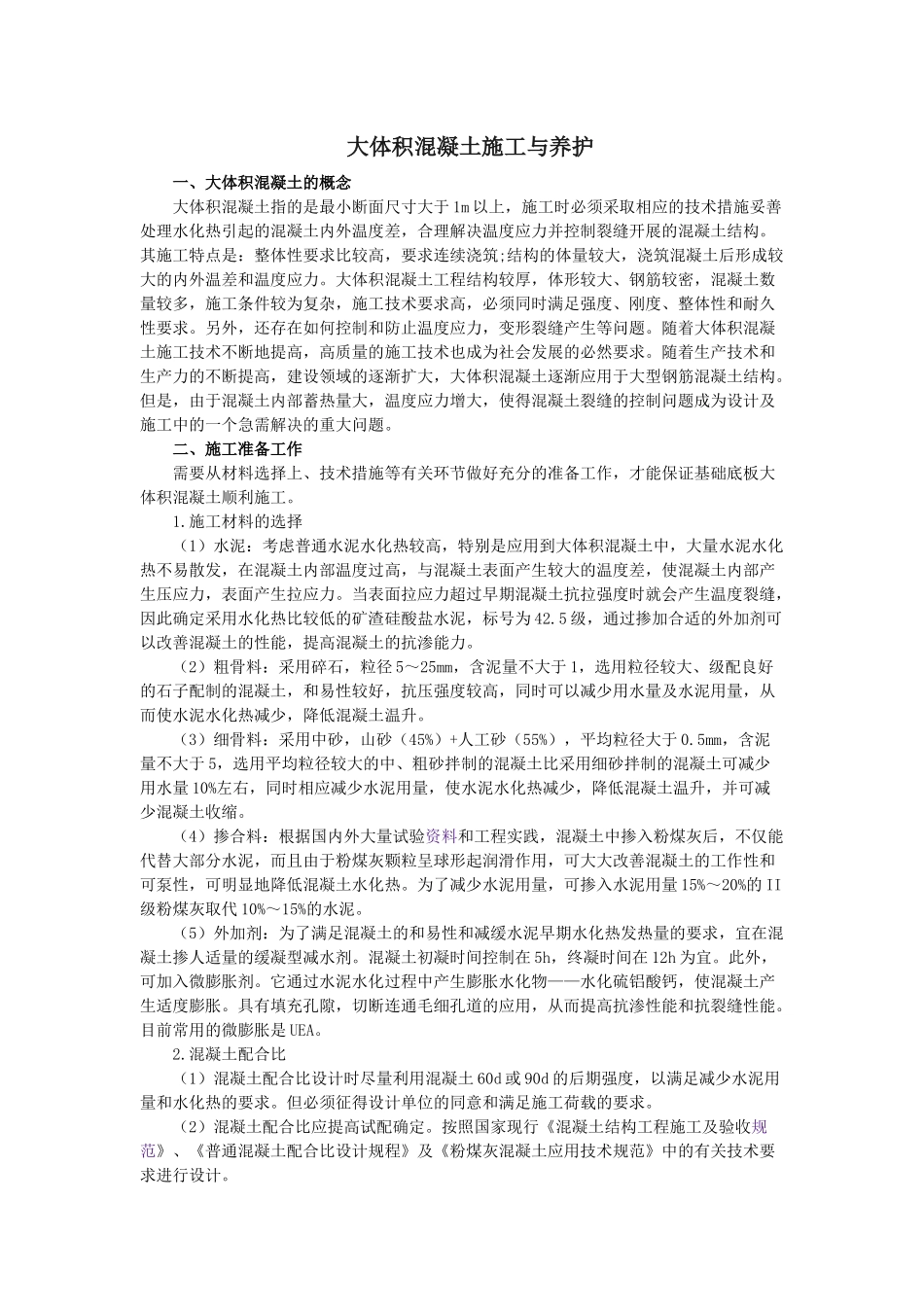

大体积混凝土施工与养护一、大体积混凝土的概念大体积混凝土指的是最小断面尺寸大于1m以上，施工时必须采取相应的技术措施妥善处理水化热引起的混凝土内外温度差，合理解决温度应力并控制裂缝开展的混凝土结构。其施工特点是：整体性要求比较高，要求连续浇筑;结构的体量较大，浇筑混凝土后形成较大的内外温差和温度应力。大体积混凝土工程结构较厚，体形较大、钢筋较密，混凝土数量较多，施工条件较为复杂，施工技术要求高，必须同时满足强度、刚度、整体性和耐久性要求。另外，还存在如何控制和防止温度应力，变形裂缝产生等问题。随着大体积混凝土施工技术不断地提高，高质量的施工技术也成为社会发展的必然要求。随着生产技术和生产力的不断提高，建设领域的逐渐扩大，大体积混凝土逐渐应用于大型钢筋混凝土结构。但是，由于混凝土内部蓄热量大，温度应力增大，使得混凝土裂缝的控制问题成为设计及施工中的一个急需解决的重大问题。二、施工准备工作需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。1.施工材料的选择（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥，标号为42.5级，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料：采用碎石，粒径5～25mm，含泥量不大于1，选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料：采用中砂，山砂（45%）+人工砂（55%），平均粒径大于0.5mm，含泥量不大于5，选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。（4）掺合料：根据国内外大量试验资料和工程实践，混凝土中掺入粉煤灰后，不仅能代替大部分水泥，而且由于粉煤灰颗粒呈球形起润滑作用，可大大改善混凝土的工作性和可泵性，可明显地降低混凝土水化热。为了减少水泥用量，可掺入水泥用量15%～20%的II级粉煤灰取代10%～15%的水泥。（5）外加剂：为了满足混凝土的和易性和减缓水泥早期水化热发热量的要求，宜在混凝土掺人适量的缓凝型减水剂。混凝土初凝时间控制在5h，终凝时间在12h为宜。此外，可加入微膨胀剂。它通过水泥水化过程中产生膨胀水化物——水化硫铝酸钙，使混凝土产生适度膨胀。具有填充孔隙，切断连通毛细孔道的应用，从而提高抗渗性能和抗裂缝性能。目前常用的微膨胀是UEA。2.混凝土配合比（1）混凝土配合比设计时尽量利用混凝土60d或90d的后期强度，以满足减少水泥用量和水化热的要求。但必须征得设计单位的同意和满足施工荷载的要求。（2）混凝土配合比应提高试配确定。按照国家现行《混凝土结构工程施工及验收规范》、《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术规范》中的有关技术要求进行设计。（3）粉煤灰采用外掺法时仅在砂料中扣除同体积的砂量。另外应考虑到水泥的供应情况，以满足施工的要求。三、混凝土的浇筑浇筑时除应满足每一处混凝土在初凝以前就被上一层新混凝土覆盖并捣实完毕外，还应考虑结构大小、钢筋疏密、混凝土供应情况以及水化热等因素的影响，常采用的方法有以下几种：1.全面分层。即在第一层全面浇筑完毕后，再回头浇筑第二层，此时应保证第一层混凝土还未初凝，如此逐层连续浇筑，直至完工为止。采用这种方案，适用于结构的平面尺寸一般不宜太大，施工时从短边开始，沿长边推进比较合适。必要时可分成两段，从中间向两端或从两端向中间同时进行浇筑。2.分段分层。混凝土浇筑时，先从底层开始，浇筑至一定距离后浇筑第二层，如此依次向前浇筑其他各层。由于总的层数较多，所以浇筑到顶后，第一层末端的混凝土还未初凝，又可以从第二段依次分层浇筑。这种方案适用于单...
