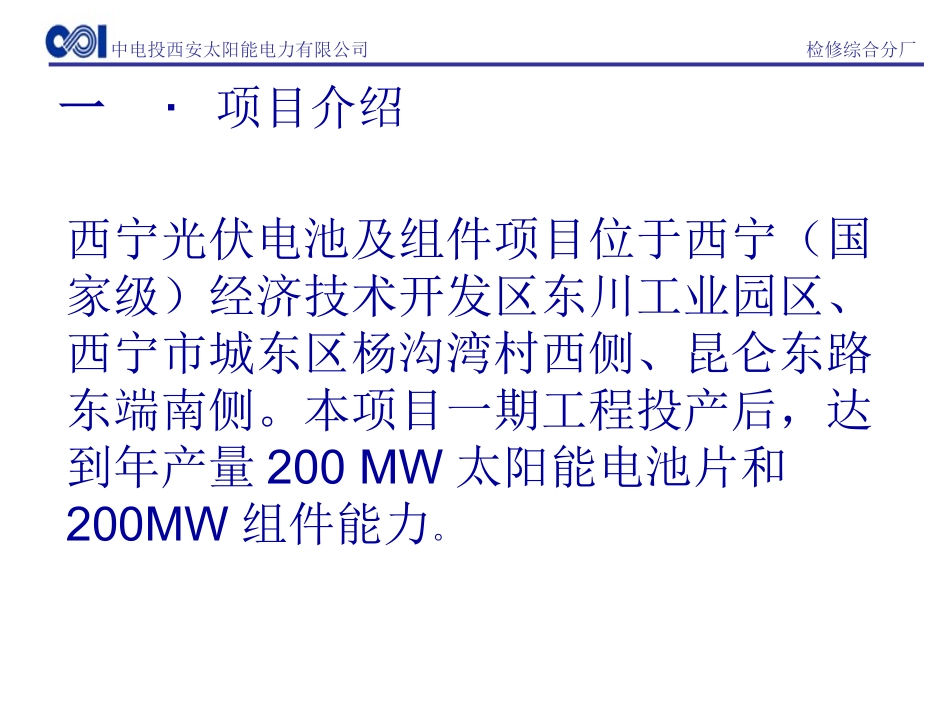

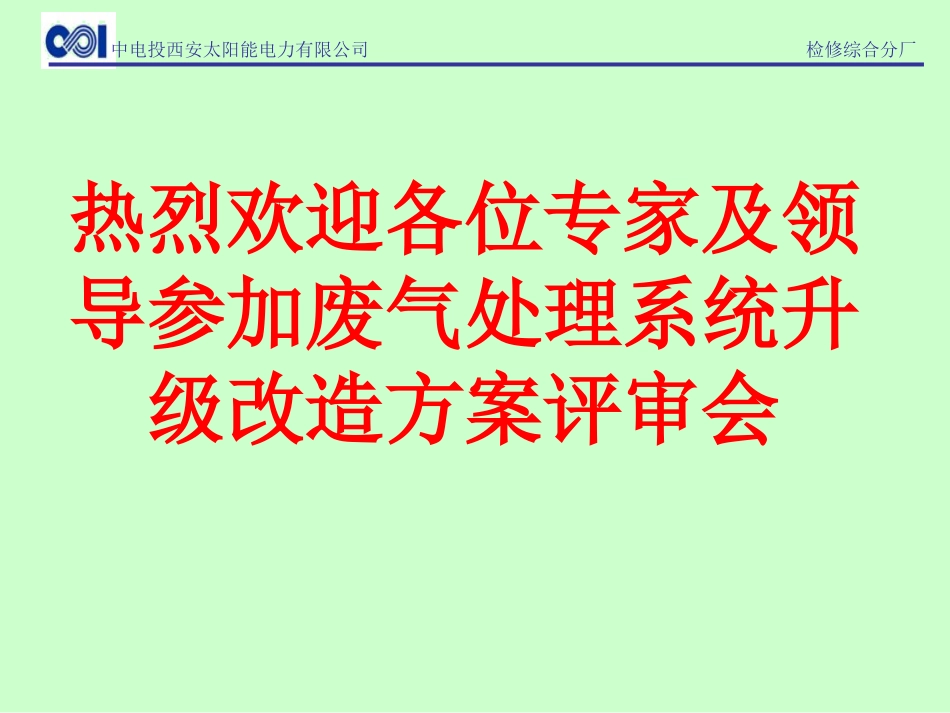

中电投西安太阳能电力有限公司检修综合分厂热烈欢迎各位专家及领导参加废气处理系统升级改造方案评审会中电投西安太阳能电力有限公司检修综合分厂一、项目介绍二、废气产生及目前处理现状三、废气处理改造后需要达到的效果四、“黄烟”治理常见的几种方案中电投西安太阳能电力有限公司西宁分公司废气处理介绍中电投西安太阳能电力有限公司检修综合分厂一·项目介绍西宁光伏电池及组件项目位于西宁（国家级）经济技术开发区东川工业园区、西宁市城东区杨沟湾村西侧、昆仑东路东端南侧。本项目一期工程投产后，达到年产量200MW太阳能电池片和200MW组件能力。中电投西安太阳能电力有限公司检修综合分厂二·废气产生及目前处理现状1、废气来源我公司废气主要来自电池生产线清洗制绒、洗磷刻蚀工序，废气排放的主要产物为氮氧化物，主要是一氧化氮和二氧化氮。清洗制绒反应原理：HNO3+Si=SiO2+NOx↑+H2OSiO2+4HF=SiF4+2H2OSiF4+2HF=H2[SiF6]Si+2KOH+H2O→K2SiO3+2H2总反应方程式：enhnOHNOSiFHHFHNOSi)4(3)4(384318432623洗磷刻蚀反应原理：3Si+4HNO3+18HF=3H2[SiF6]+4NO2+8H2O中电投西安太阳能电力有限公司检修综合分厂2、废气排放浓度及用酸量电池生产线制绒、刻蚀工序使用硝酸和氢氟酸对多晶硅片进行酸洗，去除表面杂质，排风的废气中含有大量硝酸雾和氢佛酸雾，废气挥发呈爆发性，尤其是NOx，浓度非常高，平均浓度为1000-2000mg/m3，瞬时浓度可达6000mg/m3，目前西宁多晶电池线每天消耗硝酸(浓度65%)2500L，氢氟酸(浓度49%)2000L，由于用酸量大，产生的废气总量也非常大。中电投西安太阳能电力有限公司检修综合分厂3、目前废气处理的方式本项目目前采用一级湿式净化方式，从车间工艺段抽出的酸碱废气在离心风机的作用下进入酸/碱雾净化塔，在酸/碱雾净化塔内部，中和液经喷淋系统喷洒而下，与废气中的酸/碱性气体发生中和反应从而起到净化效果。主要有以下设备：序号名称数量备注1酸雾废气净化器1套单套处理风量m3/h：270002酸雾废气净化器1套单套处理风量m3/h：200003酸雾废气净化器2套单套处理风量m3/h：16000每套设备主要包含洗涤塔、自动加药系统、水泵、不锈钢防爆防腐风机/玻璃钢防爆防腐风机、玻璃钢风管、排风烟囱及保护钢架等。中电投西安太阳能电力有限公司检修综合分厂中电投西安太阳能电力有限公司检修综合分厂4、目前废气处理后的现状：•目前经过处理的废气委托第三方检测后，结果显示排放指标均在大气污染综合排放指标GB16297-1996的二级标准要求的240mg/m3之内（实测NOx平均浓度为170mg/m3左右）。但是清洗制绒、洗磷刻蚀工序废气处理塔仍出现黄色烟雾现象。中电投西安太阳能电力有限公司检修综合分厂三·废气处理改造后需要达到的效果按照西宁大气污染治理的要求，废气排放浓度不仅都要达标，而且感官也要达标，即废气排放不能出现冒“黄烟”的现象。四·“黄烟”治理常见的几种方案：方案一：在原有的一级湿法处理塔的基础上增加物理干式吸附净化处理设备。中电投西安太阳能电力有限公司检修综合分厂在原有的一级湿法处理塔的基础上增加物理干式吸附净化处理设备。主要材料为SDG型吸附剂，其外观为圆柱形颗粒，堆积比重为0.6~0.7，可以处理任意浓度的各类混合酸气。该产品尤其对氮氧化物（NOx）的处理有着非常显著的效果。其对氮氧化物（NOx）的初始吸附率可以达到95%以上，吸附容量为10%~20%，吸附效率为70%~95%，其正常使用温度为50度以下，可以耐300度以上的高温，耐湿小于80度的水蒸气。一吨SDG-Ⅰ型吸附剂可吸附NOX250-300kg。中电投西安太阳能电力有限公司检修综合分厂方案二：在原单级吸收塔基础上，再增加一级湿法填料吸收塔后，废气再通入干法吸附塔中，经吸附处理后由加压风机送入排气筒中排放。原因是考虑到吸附剂为一次性投入，其运行费用相对较高，通过再增加一级湿法填料吸收塔，尽可能的降低氮氧化物进气浓度，可节省吸附剂耗量。
