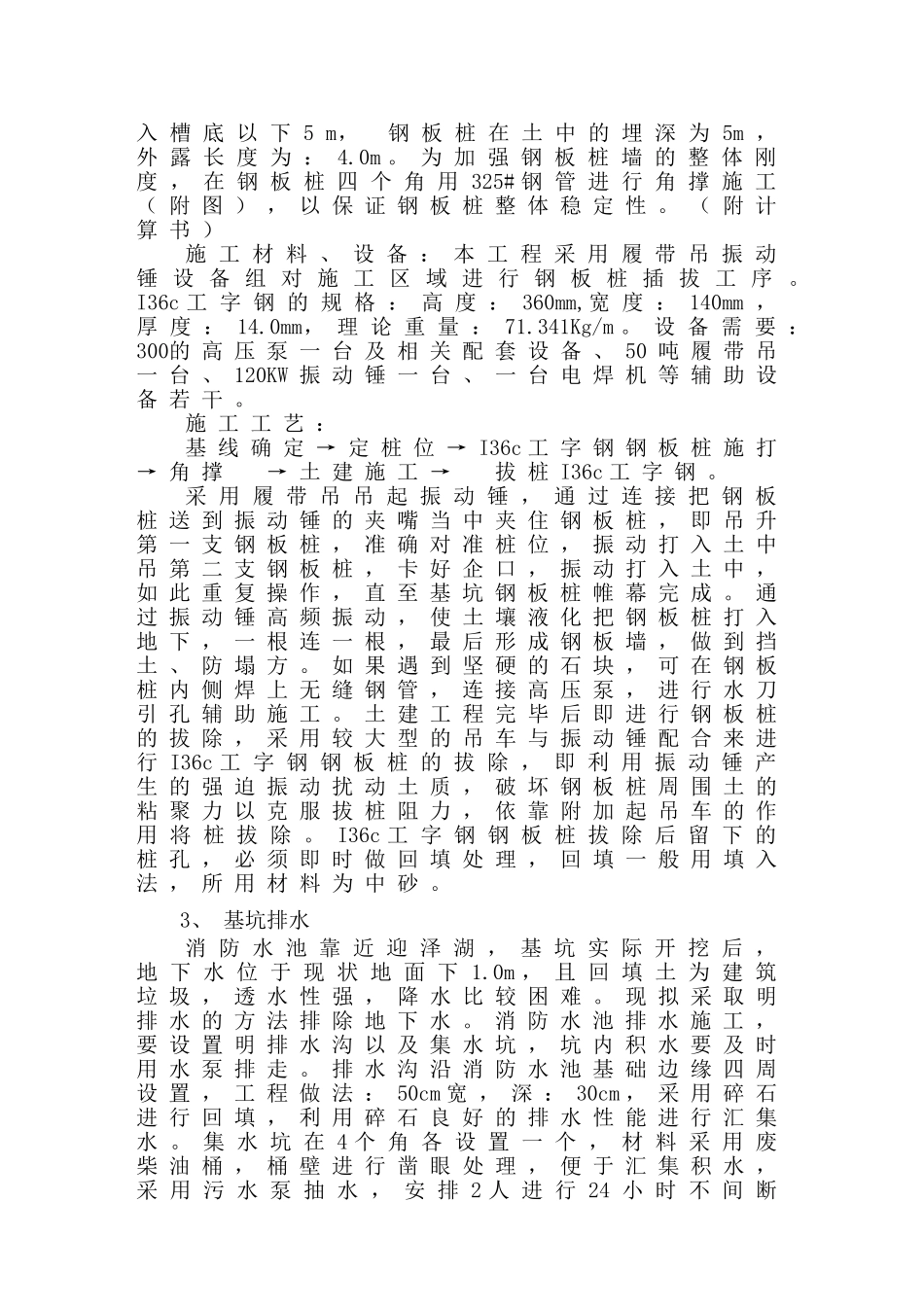

消防水池专项施工方案消防水池工程为有效容积300m3的方形钢筋混凝土水池，100厚C15素砼垫层，200mm厚C25钢筋砼底板、200mm厚侧墙，150mm厚C25现浇盖板，底板、侧墙、顶板砼均采用抗渗砼，抗渗等级P6。主要施工工序为：I36c工字钢钢板桩支护→基坑开挖→修筑临时道路→底板浇筑→侧墙、顶板砼浇筑→回填→拔除I36c工字钢钢板桩。一、基坑开挖、支护1、基坑开挖根据地勘报告，静止水位埋深为1.50～3.82m之间，水位标高在781.43～783.14m之间。现场实际开挖后，地下水位于现状地面下1.0m，可采取明排水的方法排除地下水。由于开挖范围受场地制约，消防水池结构边线西侧1.5m为项目部办公楼，如果采取直接放坡，基坑上口线将处于办公楼基础内部，势必影响办公楼结构的稳定性，如放坡太小就不能保证边坡的稳定，现拟采取工字钢支护措施直槽开挖。沟槽底尺寸每侧应大于结构边线1.5米。消防水池沟槽最深达到4.0米，由于钢板桩在土方开挖之前施工，所以挖掘机采取一次开挖至设计标高。先将开挖土方甩至沟槽上部，最后将堆积的开挖土方全部运走。槽底预留20cm土层由人工铲除，槽底高程设高程控制桩，挂线控制槽底高程。根据本工程施工现场情况，施工工作面十分紧张，土方开挖后没有多余的场地进行土方堆积，土方全部由自卸汽车外运，运距暂按10KM计，土方回填时再回运。2、基坑支护（附图）现拟采用I36c工字钢顺消防水池基坑四周开挖线连续排列，一顺一丁，支撑结构应牢固可靠，强度和稳定性符合要求。消防水池基坑的开挖深度约为4.0m，I36c工字钢桩长9m垂直地打入槽底以下5m，钢板桩在土中的埋深为5m，外露长度为：4.0m。为加强钢板桩墙的整体刚度，在钢板桩四个角用325#钢管进行角撑施工（附图），以保证钢板桩整体稳定性。（附计算书）施工材料、设备：本工程采用履带吊振动锤设备组对施工区域进行钢板桩插拔工序。I36c工字钢的规格：高度：360mm,宽度：140mm，厚度：14.0mm，理论重量：71.341Kg/m。设备需要：300的高压泵一台及相关配套设备、50吨履带吊一台、120KW振动锤一台、一台电焊机等辅助设备若干。施工工艺：基线确定→定桩位→I36c工字钢钢板桩施打→角撑→土建施工→拔桩I36c工字钢。采用履带吊吊起振动锤，通过连接把钢板桩送到振动锤的夹嘴当中夹住钢板桩，即吊升第一支钢板桩，准确对准桩位，振动打入土中吊第二支钢板桩，卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩帷幕完成。通过振动锤高频振动，使土壤液化把钢板桩打入地下，一根连一根，最后形成钢板墙，做到挡土、防塌方。如果遇到坚硬的石块，可在钢板桩内侧焊上无缝钢管，连接高压泵，进行水刀引孔辅助施工。土建工程完毕后即进行钢板桩的拔除，采用较大型的吊车与振动锤配合来进行I36c工字钢钢板桩的拔除，即利用振动锤产生的强迫振动扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊车的作用将桩拔除。I36c工字钢钢板桩拔除后留下的桩孔，必须即时做回填处理，回填一般用填入法，所用材料为中砂。3、基坑排水消防水池靠近迎泽湖，基坑实际开挖后，地下水位于现状地面下1.0m，且回填土为建筑垃圾，透水性强，降水比较困难。现拟采取明排水的方法排除地下水。消防水池排水施工，要设置明排水沟以及集水坑，坑内积水要及时用水泵排走。排水沟沿消防水池基础边缘四周设置，工程做法：50cm宽，深：30cm，采用碎石进行回填，利用碎石良好的排水性能进行汇集水。集水坑在4个角各设置一个，材料采用废柴油桶，桶壁进行凿眼处理，便于汇集积水，采用污水泵抽水，安排2人进行24小时不间断排水，排水时间从沟槽土方开挖完成至回填土完毕。如遇到开挖土方下雨时，及时用彩条布将边坡进行覆盖，防止雨淋及塌方。沟槽两侧沟顶要修筑围堰，以防地面水流入沟槽。4、开挖注意事项开挖基坑前要先进行测量放线，即放出按控制桩控制的基础开挖边线，然后方可正式开挖。开挖沟槽时，向司机进行详细交底，内容包括沟槽断面、地下电缆线位置。施工要求：挖机行进及作业过程中，应由专人指挥，并配备测量人员随时进行测量，防止超挖或欠挖。二、垫层、底板、侧墙、框架柱、顶板1、C15素砼垫层消防水池基础为素...
