铝酸盐水泥水化机理VIP免费

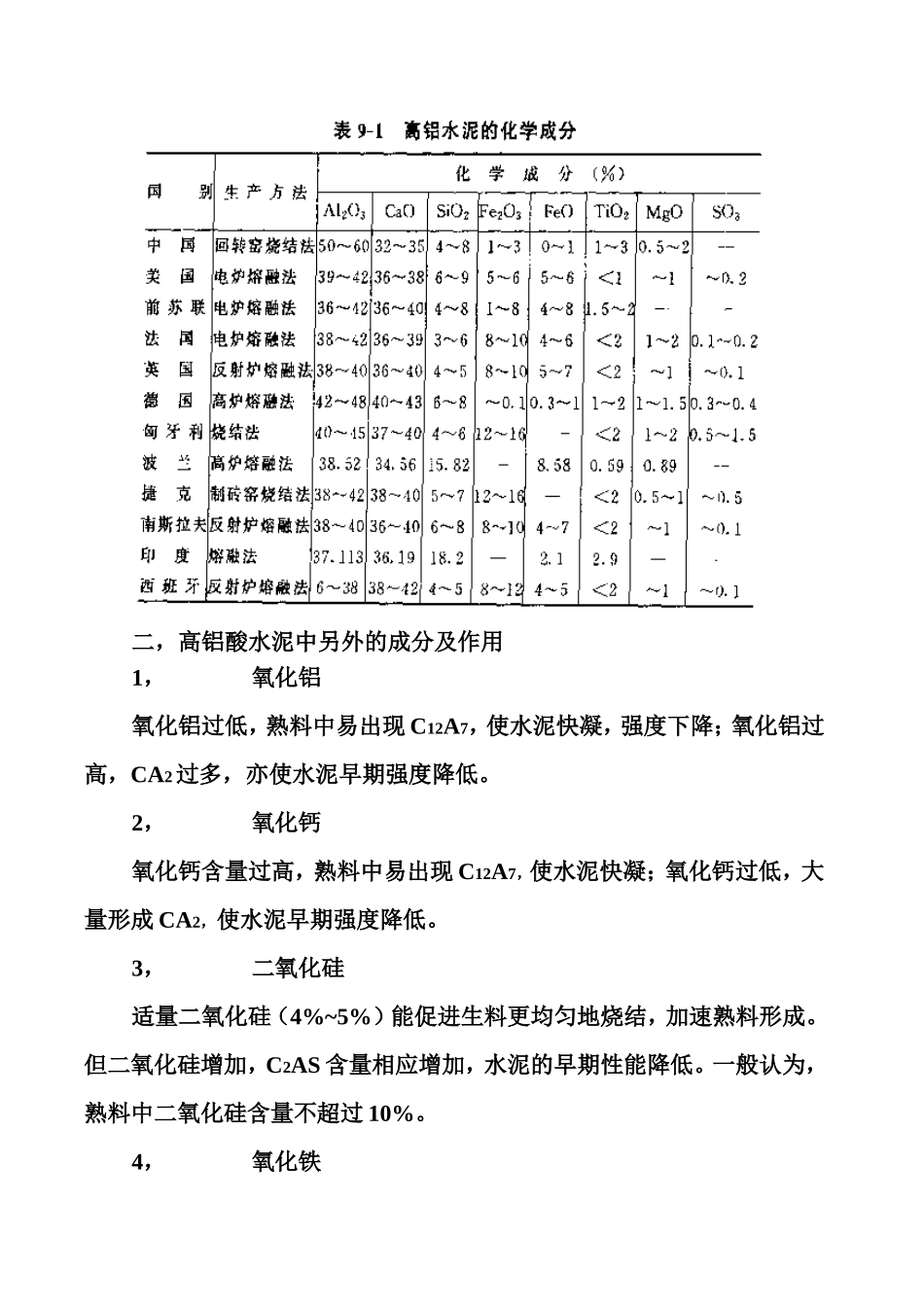

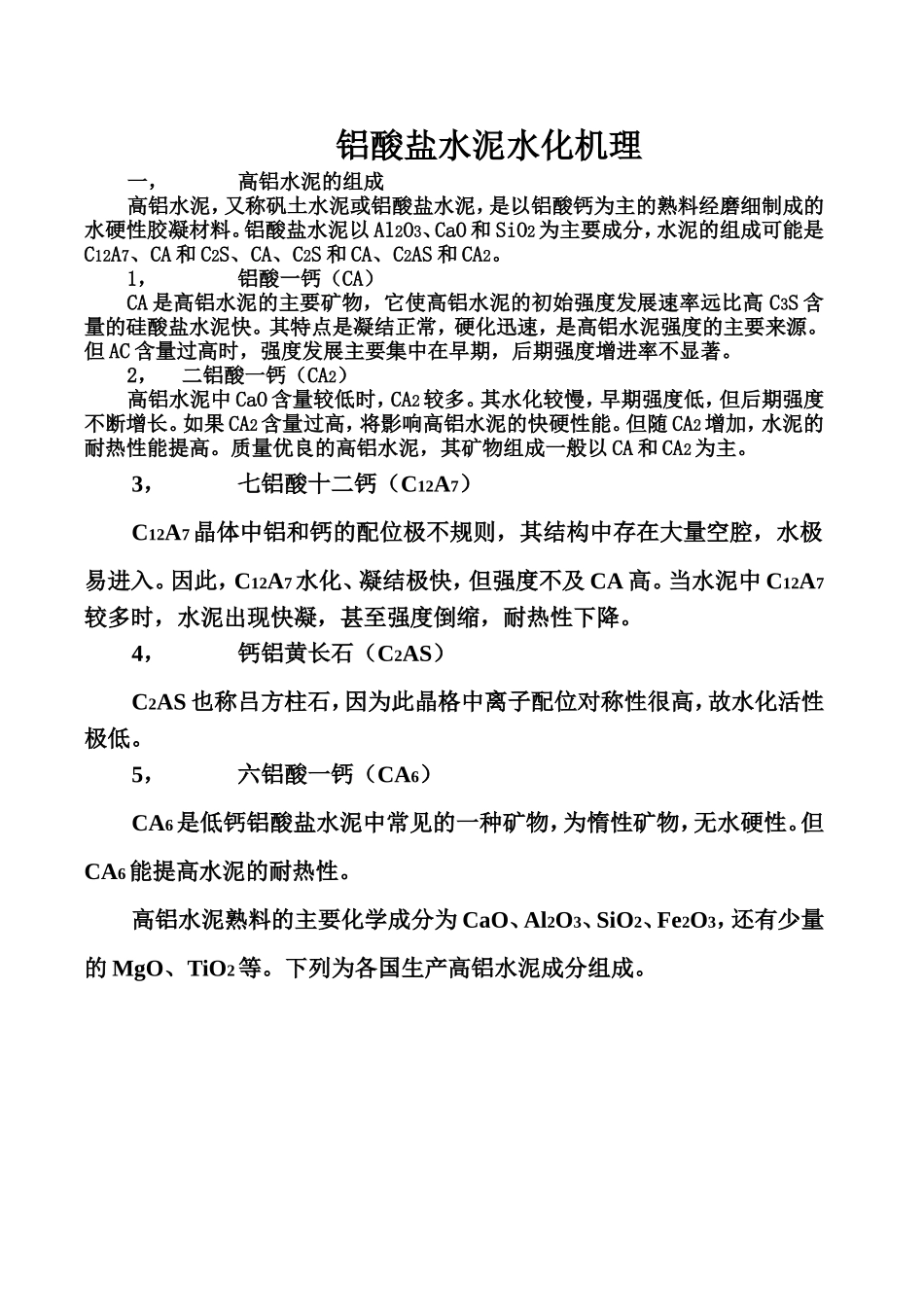

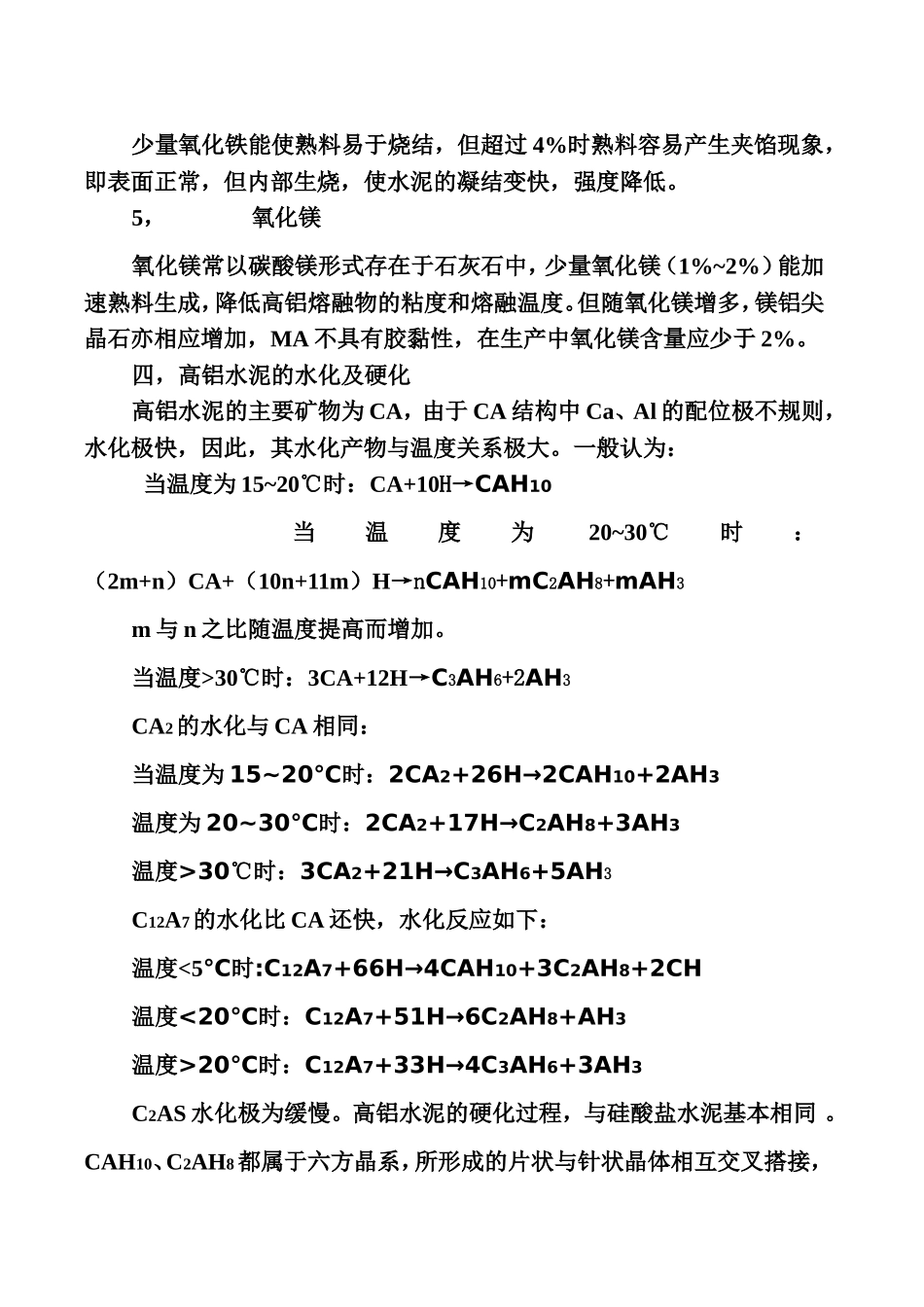

铝酸盐水泥水化机理一，高铝水泥的组成高铝水泥，又称矾土水泥或铝酸盐水泥，是以铝酸钙为主的熟料经磨细制成的水硬性胶凝材料。铝酸盐水泥以Al2O3、CaO和SiO2为主要成分，水泥的组成可能是C12A7、CA和C2S、CA、C2S和CA、C2AS和CA2。1，铝酸一钙（CA）CA是高铝水泥的主要矿物，它使高铝水泥的初始强度发展速率远比高C3S含量的硅酸盐水泥快。其特点是凝结正常，硬化迅速，是高铝水泥强度的主要来源。但AC含量过高时，强度发展主要集中在早期，后期强度增进率不显著。2，二铝酸一钙（CA2）高铝水泥中CaO含量较低时，CA2较多。其水化较慢，早期强度低，但后期强度不断增长。如果CA2含量过高，将影响高铝水泥的快硬性能。但随CA2增加，水泥的耐热性能提高。质量优良的高铝水泥，其矿物组成一般以CA和CA2为主。3，七铝酸十二钙（C12A7）C12A7晶体中铝和钙的配位极不规则，其结构中存在大量空腔，水极易进入。因此，C12A7水化、凝结极快，但强度不及CA高。当水泥中C12A7较多时，水泥出现快凝，甚至强度倒缩，耐热性下降。4，钙铝黄长石（C2AS）C2AS也称吕方柱石，因为此晶格中离子配位对称性很高，故水化活性极低。5，六铝酸一钙（CA6）CA6是低钙铝酸盐水泥中常见的一种矿物，为惰性矿物，无水硬性。但CA6能提高水泥的耐热性。高铝水泥熟料的主要化学成分为CaO、Al2O3、SiO2、Fe2O3，还有少量的MgO、TiO2等。下列为各国生产高铝水泥成分组成。二，高铝酸水泥中另外的成分及作用1，氧化铝氧化铝过低，熟料中易出现C12A7，使水泥快凝，强度下降；氧化铝过高，CA2过多，亦使水泥早期强度降低。2，氧化钙氧化钙含量过高，熟料中易出现C12A7，使水泥快凝；氧化钙过低，大量形成CA2，使水泥早期强度降低。3，二氧化硅适量二氧化硅（4%~5%）能促进生料更均匀地烧结，加速熟料形成。但二氧化硅增加，C2AS含量相应增加，水泥的早期性能降低。一般认为，熟料中二氧化硅含量不超过10%。4，氧化铁少量氧化铁能使熟料易于烧结，但超过4%时熟料容易产生夹馅现象，即表面正常，但内部生烧，使水泥的凝结变快，强度降低。5，氧化镁氧化镁常以碳酸镁形式存在于石灰石中，少量氧化镁（1%~2%）能加速熟料生成，降低高铝熔融物的粘度和熔融温度。但随氧化镁增多，镁铝尖晶石亦相应增加，MA不具有胶黏性，在生产中氧化镁含量应少于2%。四，高铝水泥的水化及硬化高铝水泥的主要矿物为CA，由于CA结构中Ca、Al的配位极不规则，水化极快，因此，其水化产物与温度关系极大。一般认为：当温度为15~20℃时：CA+10H→CAH10当温度为20~30℃时：（2m+n）CA+（10n+11m）H→nCAH10+mC2AH8+mAH3m与n之比随温度提高而增加。当温度>30℃时：3CA+12H→C3AH6+2AH3CA2的水化与CA相同：当温度为15~20℃时：2CA2+26H→2CAH10+2AH3温度为20~30℃时：2CA2+17H→C2AH8+3AH3温度>30℃时：3CA2+21H→C3AH6+5AH3C12A7的水化比CA还快，水化反应如下：温度<5℃时:C12A7+66H→4CAH10+3C2AH8+2CH温度<20℃时：C12A7+51H→6C2AH8+AH3温度>20℃时：C12A7+33H→4C3AH6+3AH3C2AS水化极为缓慢。高铝水泥的硬化过程，与硅酸盐水泥基本相同。CAH10、C2AH8都属于六方晶系，所形成的片状与针状晶体相互交叉搭接，形成坚固的骨架结构，氢氧化铝凝胶填充期间，且结合水量大，因此空隙率低，结构致密，使水泥获得较高的机械强度。五，高铝水泥的养护我国GB201-81规定，高铝水泥划分为四个标号，既425、525、625和725四种型号。高铝水泥的最大特点是强度发展非常迅速，24h内几乎可以达到最高强度的80%。另外，在低温下（5~10℃）也能很好硬化。但其强度发展与养护温度，水灰比的关系很大，水化产物的晶型转变还将导致强度倒缩。1，养护温度及水灰比对强度的影响高铝水泥在低温和高温下的水化产物不同。例如：CA在10℃下水化，水化产物为CAH10.CA+10H→CAH10通过计算，体积减缩15.7%；临界水灰比（完全水化所需水灰比）为1.14.CA在50℃下的水化产物为C3AH6和AH3.体积减缩25.3%；临界水灰比为0.456，下图为高铝水泥浆体的孔隙率和抗压强度与水灰比及养护温度的关系。下表为高铝水泥混凝土在不同水灰比、不同温度下养护时的孔隙率和抗压强度的数据。下图为不同...
