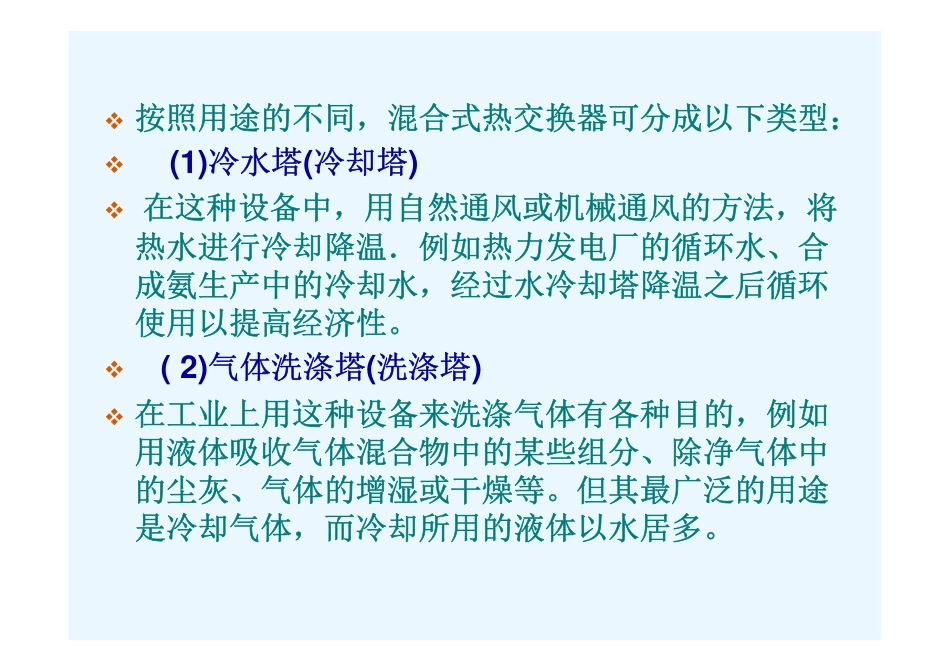

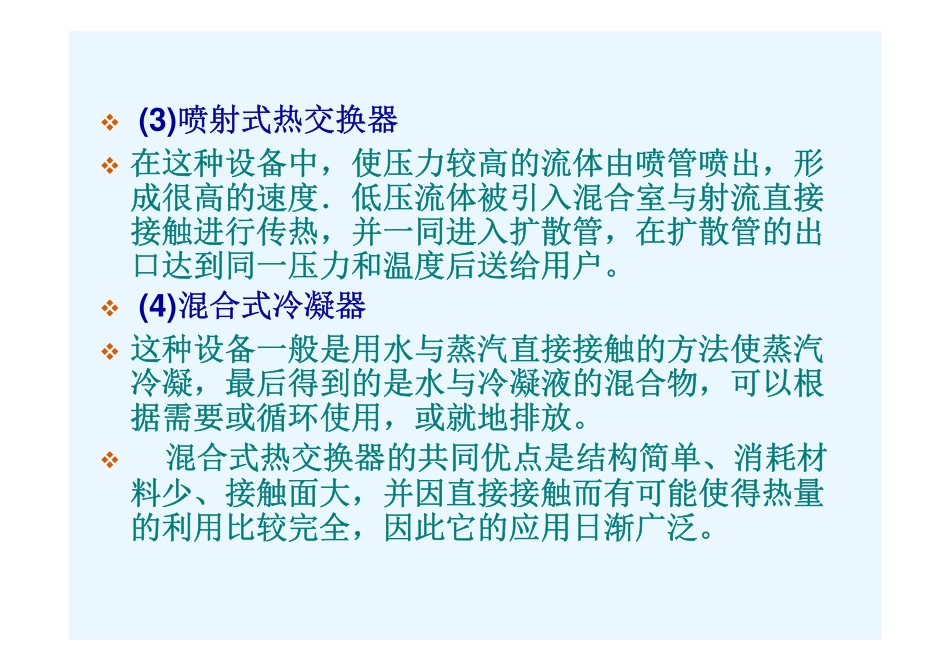

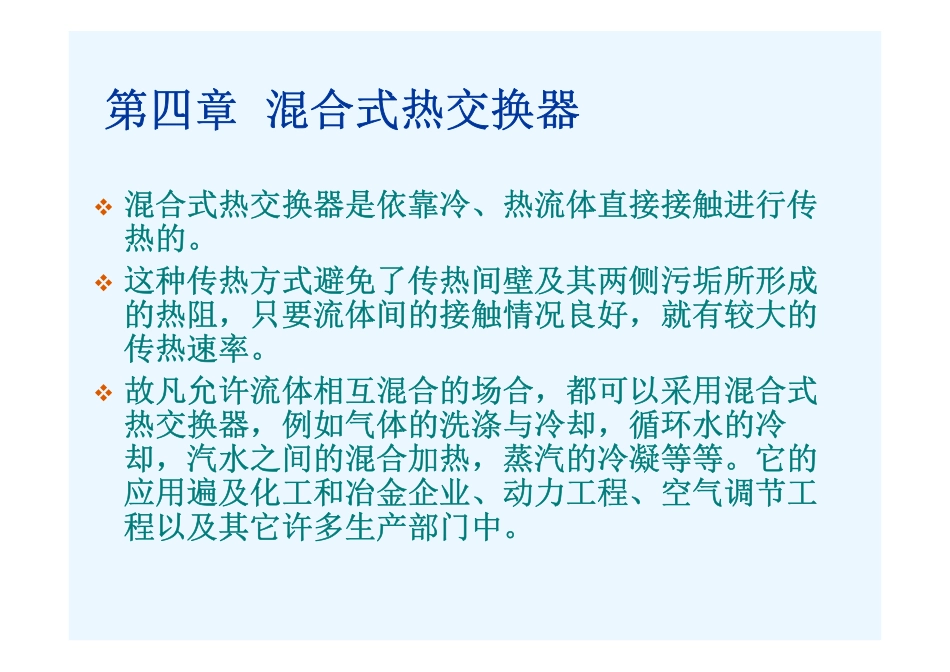

第四章混合式热交换器�混合式热交换器是依靠冷、热流体直接接触进行传热的。�这种传热方式避免了传热间壁及其两侧污垢所形成的热阻，只要流体间的接触情况良好，就有较大的传热速率。�故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却，循环水的冷却，汽水之间的混合加热，蒸汽的冷凝等等。它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。�按照用途的不同，混合式热交换器可分成以下类型：�(1)冷水塔(冷却塔)�在这种设备中，用自然通风或机械通风的方法，将热水进行冷却降温．例如热力发电厂的循环水、合成氨生产中的冷却水，经过水冷却塔降温之后循环使用以提高经济性。�(2)气体洗涤塔(洗涤塔)�在工业上用这种设备来洗涤气体有各种目的，例如用液体吸收气体混合物中的某些组分、除净气体中的尘灰、气体的增湿或干燥等。但其最广泛的用途是冷却气体，而冷却所用的液体以水居多。�(3)喷射式热交换器�在这种设备中，使压力较高的流体由喷管喷出，形成很高的速度．低压流体被引入混合室与射流直接接触进行传热，并一同进入扩散管，在扩散管的出口达到同一压力和温度后送给用户。�(4)混合式冷凝器�这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝，最后得到的是水与冷凝液的混合物，可以根据需要或循环使用，或就地排放。�混合式热交换器的共同优点是结构简单、消耗材料少、接触面大，并因直接接触而有可能使得热量的利用比较完全，因此它的应用日渐广泛。4.1冷水塔4.1.1冷水塔的类型�冷水塔有很多种类．根据循环水在塔内是否与空气直接接触，可分成干式、湿式。�干式冷水塔是把循环水通入安装于冷却塔中的散热器内被空气冷却，这种塔多用于水源奇缺而不允许水分散失或循环水有特殊污染的情况。�湿式冷水塔则让水与空气直接接触.�湿式冷水塔的各种类型。�在开放式冷水塔中，利用风力和空气的自然对流作用使空气进入冷水塔，其冷却效果要受到风力及风向的影响，水的散失比其它型式的冷水塔大。�在风筒式自然通风冷水塔中，利用较大高度的风筒，形成空气的自然对流作用使空气流过塔内与水接触进行传热，其特点是冷却效果比较稳定�在机械通风冷水塔中，空气以鼓风机送入或以抽风机吸入，所以它具有冷却效果好和稳定可靠的特点，它的淋水密度(指单位时间内通过冷水塔的单位截面积的水量)可远高于自然通风冷水塔。�按照热质交换区段水和空气流动方向的不同，方向相反的为逆流塔，方向垂直交叉的为横流塔。冷水塔的构造�一般包括下面所述几个主要部分。�1)淋水装置�淋水装置又称填料，其作用在于将进塔的热水尽可能形成细小的水滴或水膜，增加水和空气的接触面积，延长接触时间，以增进水气之间的热质交换。�淋水装置可根据水在其中所呈现的形状分为点滴式、薄膜式及点滴薄膜式点滴式、薄膜式及点滴薄膜式等三种。�(1)点滴式�这种淋水装置通常用水平的或倾斜布置的三角形或矩形板条按一定间距排列而成，如图4.2所示。�水滴下落过程中以水滴表面的散热以及在板条上溅散而成的�许多小水滴表面的散热为主，约占总散热量的60％一75％，而沿板条形成的水膜的散热只占总散热量的25％一30％。�一般来说，减小板条之间的距离S1、S2可增大散热面积，但会增加空气阻力，减小溅散效果。通常S1取为l50mm，S2为300mm。�风速的高低也对冷却效果产生影响，适当增加风速，使水滴降落速度减慢，增加接触时间，提高传热效果．增大填料散热能力；�风速过大，使小水滴互相聚结的机会增大，反而降低传热效果，且增加电耗，还会使水滴带出，使水量损失增加。�一般在点滴式机械通风冷水塔中可采用1.3~2m／s，自然通风冷水塔中采用0.5~1.5m／s�(2)薄膜式�这种淋水装置的特点是利用间隔很小的平膜板或凹凸形波板、网格形膜板所组成的多层空心体，使水沿着其表面形成缓慢的水流，而空气则经多层空心体间的空隙，形成水气之间的接触面。�水在其中的散热主要依靠表面水膜、格网间隙中的水滴表面和溅散而成的水滴的散热等三个部分，而水膜表面的散热居于主要地位，约占70％�(3)点滴薄膜式�铅丝水泥网格板是点滴薄膜式...
