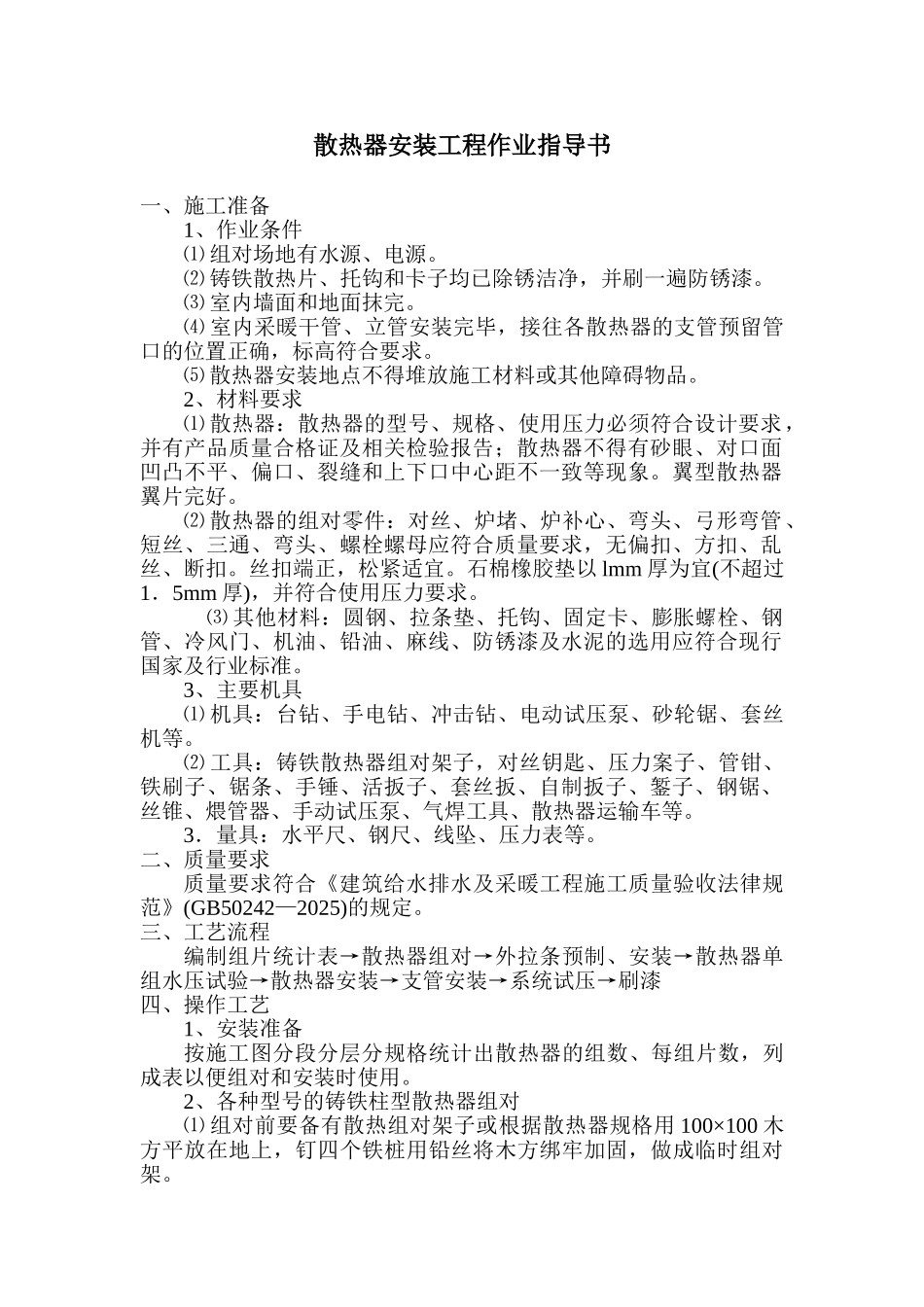

散热器安装工程作业指导书一、施工准备1、作业条件⑴ 组对场地有水源、电源。⑵ 铸铁散热片、托钩和卡子均已除锈洁净，并刷一遍防锈漆。⑶ 室内墙面和地面抹完。⑷ 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。⑸ 散热器安装地点不得堆放施工材料或其他障碍物品。2、材料要求⑴ 散热器：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告；散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。⑵ 散热器的组对零件：对丝、炉堵、炉补心、弯头、弓形弯管、短丝、三通、弯头、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以 lmm 厚为宜(不超过1．5mm 厚)，并符合使用压力要求。 ⑶ 其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合现行国家及行业标准。3、主要机具⑴ 机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机等。⑵ 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。3．量具：水平尺、钢尺、线坠、压力表等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收法律规范》(GB50242—2025)的规定。三、工艺流程编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→支管安装→系统试压→刷漆四、操作工艺1、安装准备按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。2、各种型号的铸铁柱型散热器组对⑴ 组对前要备有散热组对架子或根据散热器规格用 100×100 木方平放在地上，钉四个铁桩用铅丝将木方绑牢加固，做成临时组对架。⑵ 组对密封垫采纳石棉橡胶垫片，其厚度不超过 1．5mm，用机油随用随浸。组对后垫片外露不应超过 lmm，不得使用双垫。⑶ 将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放。⑷ 按统计表的数量规格进行组对，组对散热器前做好丝扣的选试。⑸ 组对时应两人一组摆好第一片，拧上对丝一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向回缓缓倒退，然后再顺转，使两端入扣，...
