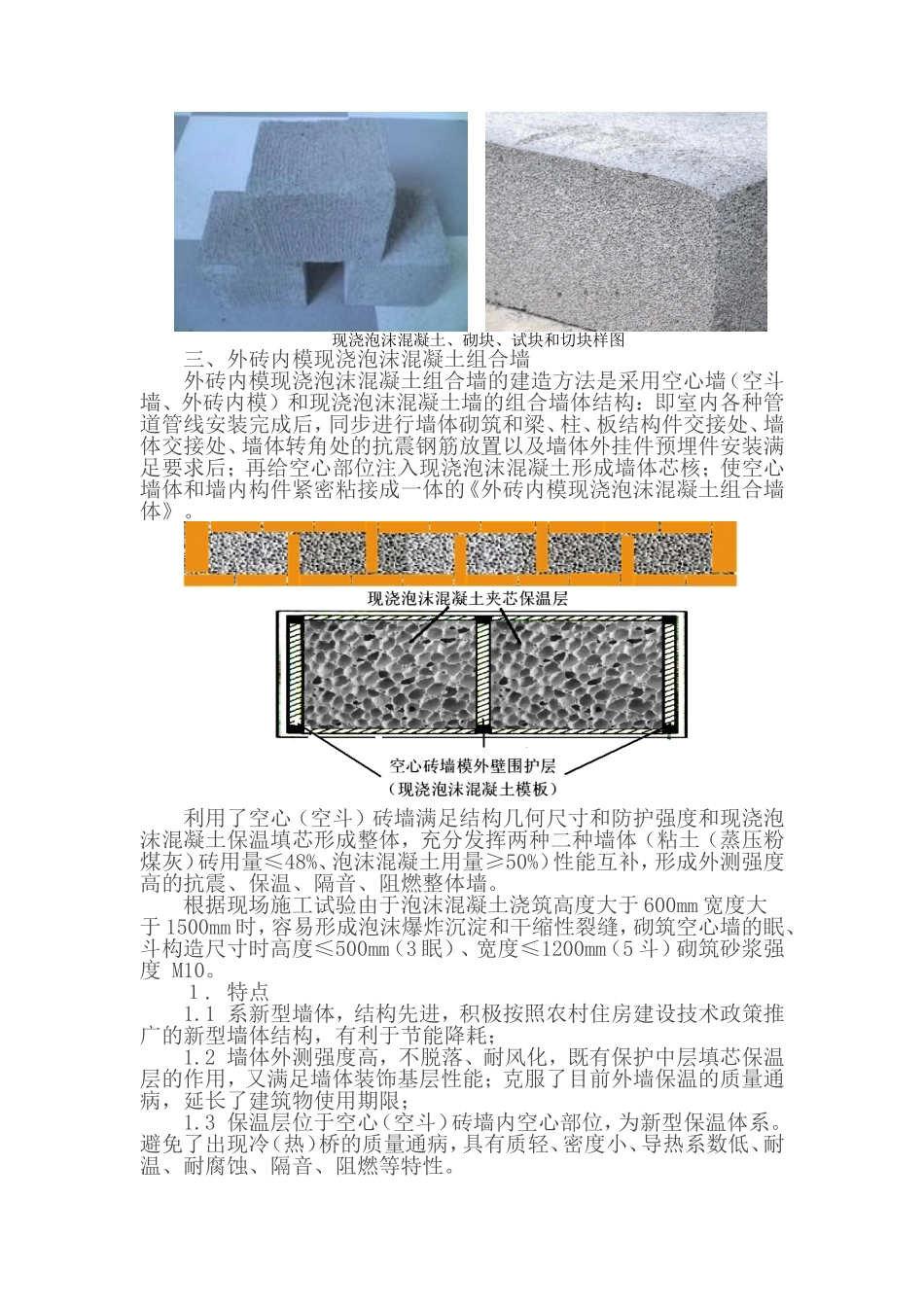

外砖内模现浇泡沫混凝土组合墙体施工工艺一、空心(空斗)砖墙由普通砖块经平砌和侧砌相结合砌筑成为一个个“空斗”间墙的墙体。由于空心墙是一种非匀质砌体,坚固性较实砌墙差,因而墙体的重要部位须砌成实体,砌体的抗拉、抗剪强度都很低,因而抗震性能较差;砖的抗压强度不能充分发挥;抗弯能力低。只能作为低层房屋的承重墙和围护墙。墙体抗震限值240mm空斗墙1、抗震烈度6、高度7.2m、楼层二层;2、240mm空斗墙抗震烈度7、高度6m、楼层二层3、240mm空斗墙、抗震烈度8、高度3.3m楼层一层(摘录于农村民宅抗震构造详图-08SG618-2石结构局部尺寸限值。)二、现浇泡沫混凝土墙泡沫混凝土是以硅酸盐水泥或普通硅酸盐水泥为无机胶结料,粉煤灰作掺加料,砂为骨料,掺入有机发泡剂制成的轻质混凝土。泡沫混凝土经现场发泡、浇筑而成的墙体具有整体性能好、轻质、保温隔热等特点。适用于抗震设防烈度为8度及8度以下地区多层建筑以及高层建筑的填充墙,但不得用于以下部位:建筑防潮层以下(地下室的室内填充墙除外);长期浸水或经常干湿交替的部位;受化学浸蚀的环境,如强酸、强碱或高浓度二氧化碳的环境;经常处于80℃以上的高温天气。摘录于2010年《村镇宜居型住宅技术推广目录》现浇泡沫混凝土、砌块、试块和切块样图三、外砖内模现浇泡沫混凝土组合墙外砖内模现浇泡沫混凝土组合墙的建造方法是采用空心墙(空斗墙、外砖内模)和现浇泡沫混凝土墙的组合墙体结构:即室内各种管道管线安装完成后,同步进行墙体砌筑和梁、柱、板结构件交接处、墙体交接处、墙体转角处的抗震钢筋放置以及墙体外挂件预埋件安装满足要求后;再给空心部位注入现浇泡沫混凝土形成墙体芯核;使空心墙体和墙内构件紧密粘接成一体的《外砖内模现浇泡沫混凝土组合墙体》。利用了空心(空斗)砖墙满足结构几何尺寸和防护强度和现浇泡沫混凝土保温填芯形成整体,充分发挥两种二种墙体(粘土(蒸压粉煤灰)砖用量≤48%、泡沫混凝土用量≥50%)性能互补,形成外测强度高的抗震、保温、隔音、阻燃整体墙。根据现场施工试验由于泡沫混凝土浇筑高度大于600mm宽度大于1500mm时,容易形成泡沫爆炸沉淀和干缩性裂缝,砌筑空心墙的眠、斗构造尺寸时高度≤500mm(3眠)、宽度≤1200mm(5斗)砌筑砂浆强度M10。1.特点1.1系新型墙体,结构先进,积极按照农村住房建设技术政策推广的新型墙体结构,有利于节能降耗;1.2墙体外测强度高,不脱落、耐风化,既有保护中层填芯保温层的作用,又满足墙体装饰基层性能;克服了目前外墙保温的质量通病,延长了建筑物使用期限;1.3保温层位于空心(空斗)砖墙内空心部位,为新型保温体系。避免了出现冷(热)桥的质量通病,具有质轻、密度小、导热系数低、耐温、耐腐蚀、隔音、阻燃等特性。1.4可将室内靠墙部位各种管道、管线扩大空斗墙砌筑厚度将其砌入墙体内,利用现浇泡沫混凝土的多孔性使其具有低的弹性模量,从而使其对冲击载荷具有良好的吸收和分散作用,达到维护低弹减震性能起到隔音保温效果。2.适用范围和墙体构造2.1适用于多层或中、底层的住宅、办公楼等公共与民用建筑的墙体施工。2.2墙体构造2.2.1一般规定2.2.1.1墙体与周边混凝土梁、板、柱必须连接牢固,有防水要求的墙体应有防裂、防漏等措施。2.2.1.2墙体需满足防火、防水、隔热和隔声等设计要求,应做双面抹灰。当隔声、防火要求较高时,砖砌体及抹灰层可适当加厚。2.2.1.3墙体的洞、孔、管道、沟槽、预埋件等应用实心砖砌筑,并应在砌筑时正确留出或预埋,不得在墙砌筑好后打洞、整砖。2.2.1.4在阳台、飘板、花池等安放空调设备,不应直接在外墙墙体上吊挂设备和重物。2.2.1.5对墙体吊挂设备和重物部位,应留设预埋件墙体并且达到规定要求。墙体施工完成后才考虑吊设备和挂重物时,应采取有效的加固措施,后加的螺栓和支撑应符合强度及耐久性要求,并注意做好防渗漏、防腐处理。2.2.1.6外墙窗台、雨篷、阳台、飘檐、压顶和突出腰线等部位上面应做排水坡度,下面应做滴水线或滴水槽,与墙体交界处做好泛水防止积水渗漏。2.2.1.7阳台栏板、女儿墙等砌体采用实心砖及强度等级M5的水泥石灰砂浆砌筑,外墙面水平凹凸装饰...
