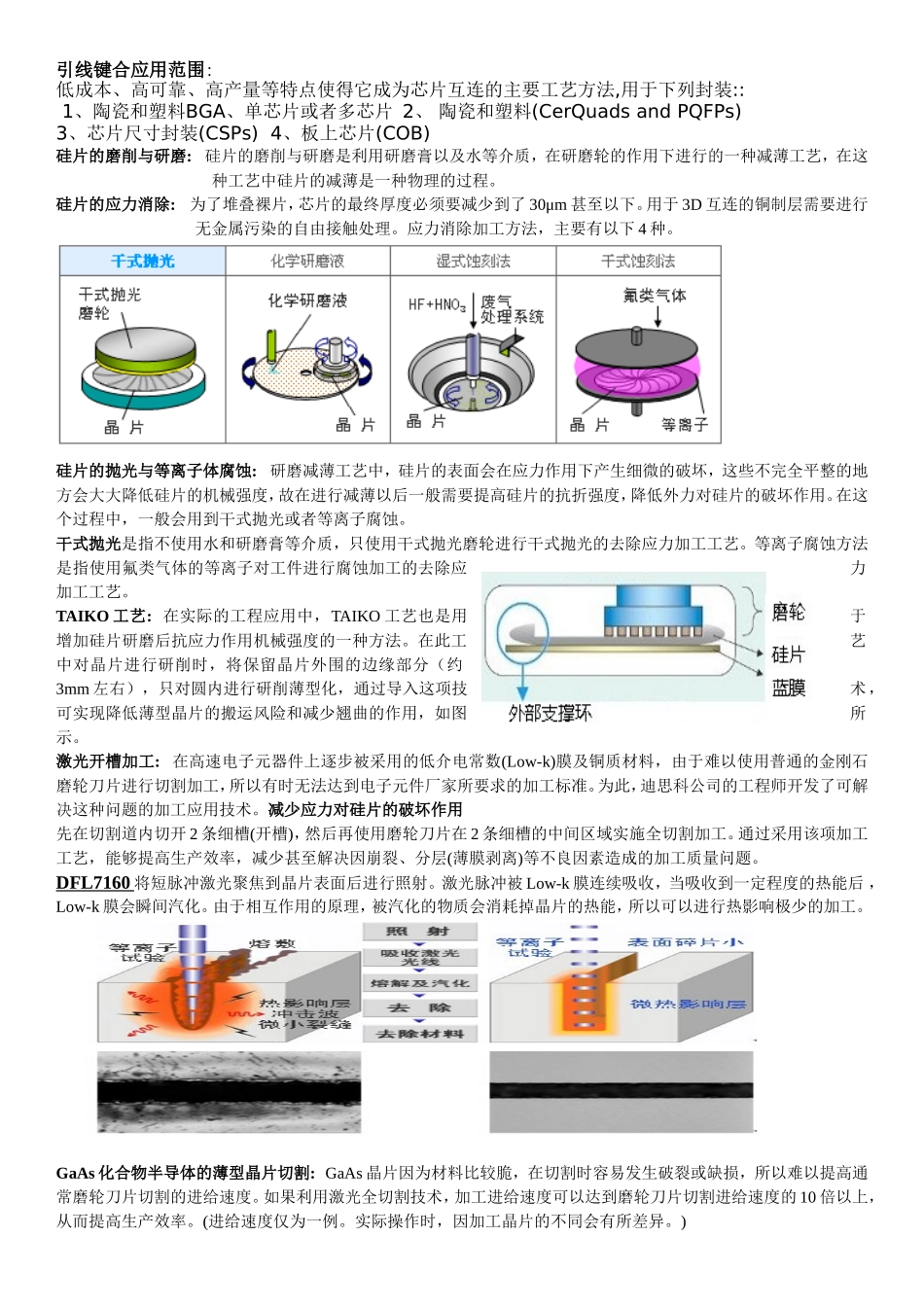

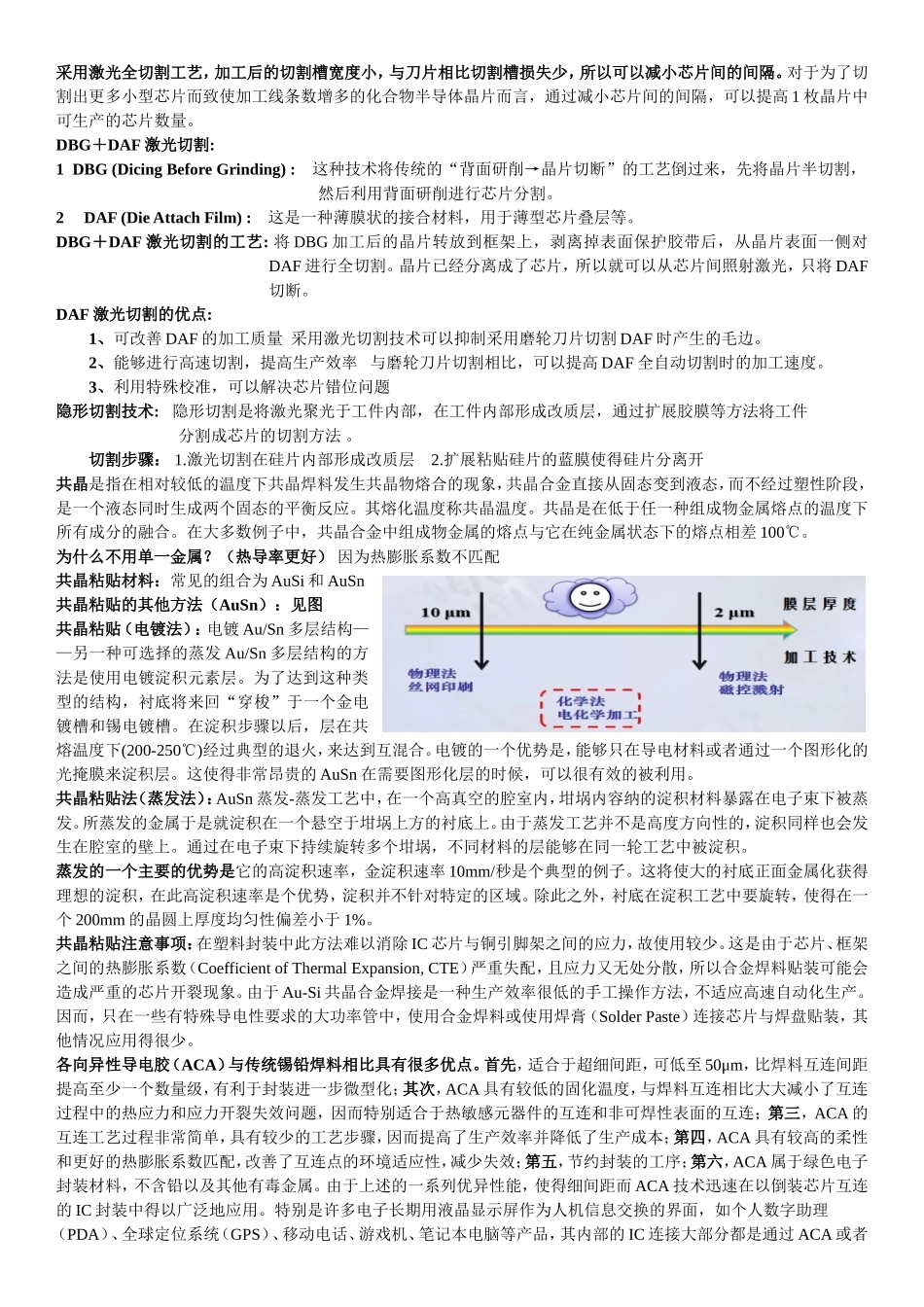

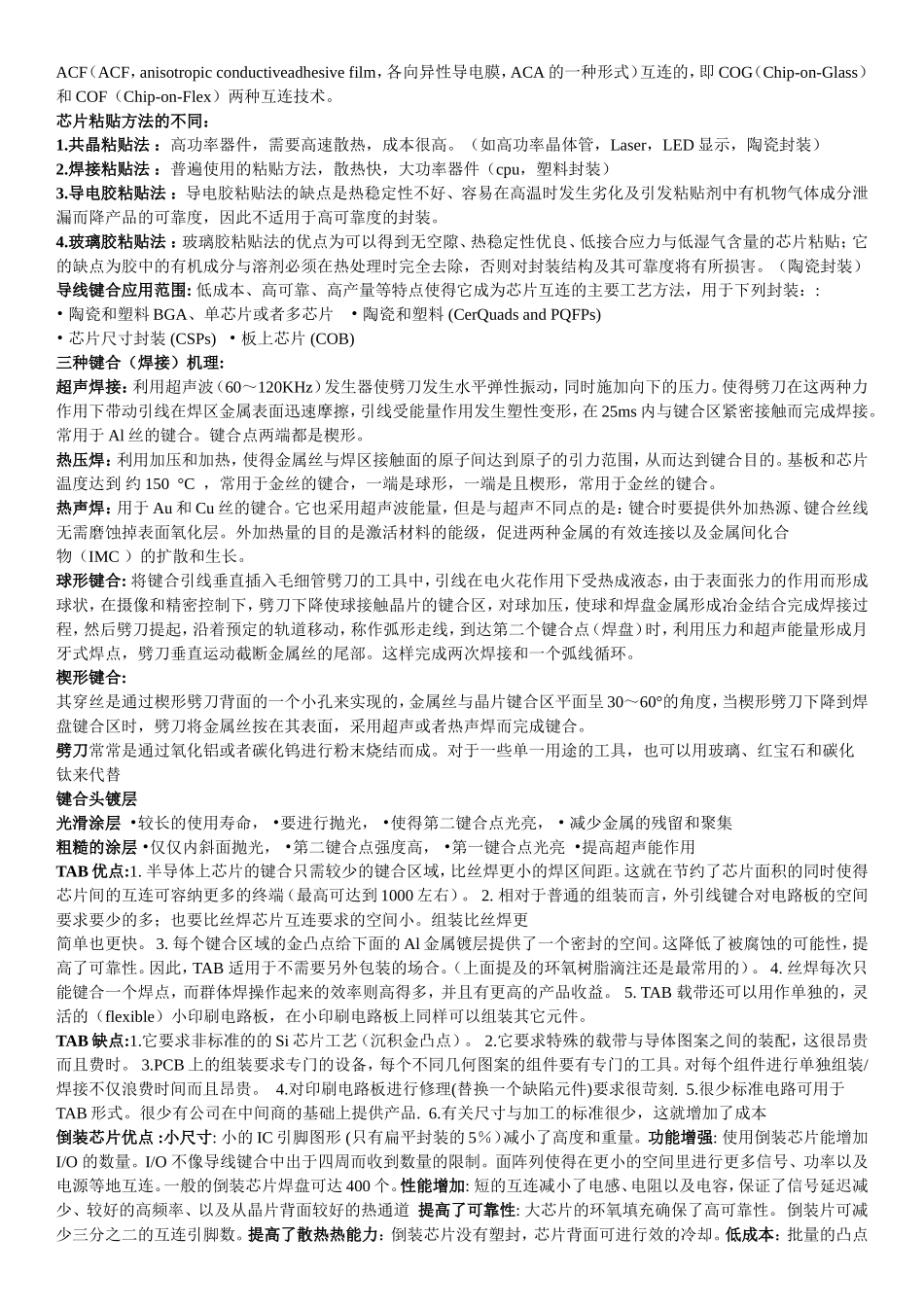

引线键合应用范围:低成本、高可靠、高产量等特点使得它成为芯片互连的主要工艺方法,用于下列封装::1、陶瓷和塑料BGA、单芯片或者多芯片2、陶瓷和塑料(CerQuadsandPQFPs)3、芯片尺寸封装(CSPs)4、板上芯片(COB)硅片的磨削与研磨:硅片的磨削与研磨是利用研磨膏以及水等介质，在研磨轮的作用下进行的一种减薄工艺，在这种工艺中硅片的减薄是一种物理的过程。硅片的应力消除:为了堆叠裸片，芯片的最终厚度必须要减少到了30μm甚至以下。用于3D互连的铜制层需要进行无金属污染的自由接触处理。应力消除加工方法，主要有以下4种。硅片的抛光与等离子体腐蚀:研磨减薄工艺中，硅片的表面会在应力作用下产生细微的破坏，这些不完全平整的地方会大大降低硅片的机械强度，故在进行减薄以后一般需要提高硅片的抗折强度，降低外力对硅片的破坏作用。在这个过程中，一般会用到干式抛光或者等离子腐蚀。干式抛光是指不使用水和研磨膏等介质，只使用干式抛光磨轮进行干式抛光的去除应力加工工艺。等离子腐蚀方法是指使用氟类气体的等离子对工件进行腐蚀加工的去除应力加工工艺。TAIKO工艺:在实际的工程应用中，TAIKO工艺也是用于增加硅片研磨后抗应力作用机械强度的一种方法。在此工艺中对晶片进行研削时，将保留晶片外围的边缘部分（约3mm左右），只对圆内进行研削薄型化，通过导入这项技术，可实现降低薄型晶片的搬运风险和减少翘曲的作用，如图所示。激光开槽加工:在高速电子元器件上逐步被采用的低介电常数(Low-k)膜及铜质材料，由于难以使用普通的金刚石磨轮刀片进行切割加工，所以有时无法达到电子元件厂家所要求的加工标准。为此，迪思科公司的工程师开发了可解决这种问题的加工应用技术。减少应力对硅片的破坏作用先在切割道内切开2条细槽(开槽)，然后再使用磨轮刀片在2条细槽的中间区域实施全切割加工。通过采用该项加工工艺，能够提高生产效率，减少甚至解决因崩裂、分层(薄膜剥离)等不良因素造成的加工质量问题。DFL7160将短脉冲激光聚焦到晶片表面后进行照射。激光脉冲被Low-k膜连续吸收，当吸收到一定程度的热能后，Low-k膜会瞬间汽化。由于相互作用的原理，被汽化的物质会消耗掉晶片的热能，所以可以进行热影响极少的加工。GaAs化合物半导体的薄型晶片切割:GaAs晶片因为材料比较脆，在切割时容易发生破裂或缺损，所以难以提高通常磨轮刀片切割的进给速度。如果利用激光全切割技术，加工进给速度可以达到磨轮刀片切割进给速度的10倍以上，从而提高生产效率。(进给速度仅为一例。实际操作时，因加工晶片的不同会有所差异。)采用激光全切割工艺，加工后的切割槽宽度小，与刀片相比切割槽损失少，所以可以减小芯片间的间隔。对于为了切割出更多小型芯片而致使加工线条数增多的化合物半导体晶片而言，通过减小芯片间的间隔，可以提高1枚晶片中可生产的芯片数量。DBG＋DAF激光切割:1DBG(DicingBeforeGrinding):这种技术将传统的“背面研削→晶片切断”的工艺倒过来，先将晶片半切割，然后利用背面研削进行芯片分割。2DAF(DieAttachFilm):这是一种薄膜状的接合材料，用于薄型芯片叠层等。DBG＋DAF激光切割的工艺:将DBG加工后的晶片转放到框架上，剥离掉表面保护胶带后，从晶片表面一侧对DAF进行全切割。晶片已经分离成了芯片，所以就可以从芯片间照射激光，只将DAF切断。DAF激光切割的优点:1、可改善DAF的加工质量采用激光切割技术可以抑制采用磨轮刀片切割DAF时产生的毛边。2、能够进行高速切割，提高生产效率与磨轮刀片切割相比，可以提高DAF全自动切割时的加工速度。3、利用特殊校准，可以解决芯片错位问题隐形切割技术:隐形切割是将激光聚光于工件内部，在工件内部形成改质层，通过扩展胶膜等方法将工件分割成芯片的切割方法。切割步骤：1.激光切割在硅片内部形成改质层2.扩展粘贴硅片的蓝膜使得硅片分离开共晶是指在相对较低的温度下共晶焊料发生共晶物熔合的现象，共晶合金直接从固态变到液态，而不经过塑性阶段，是一个液态同时生成两个固态的平衡反应。其熔化温度称共晶温度。共晶是在低于任一种组成物金属熔点的温度下所有成分的融合。在大多数例子中，共晶合金中组成物金属的熔点...
