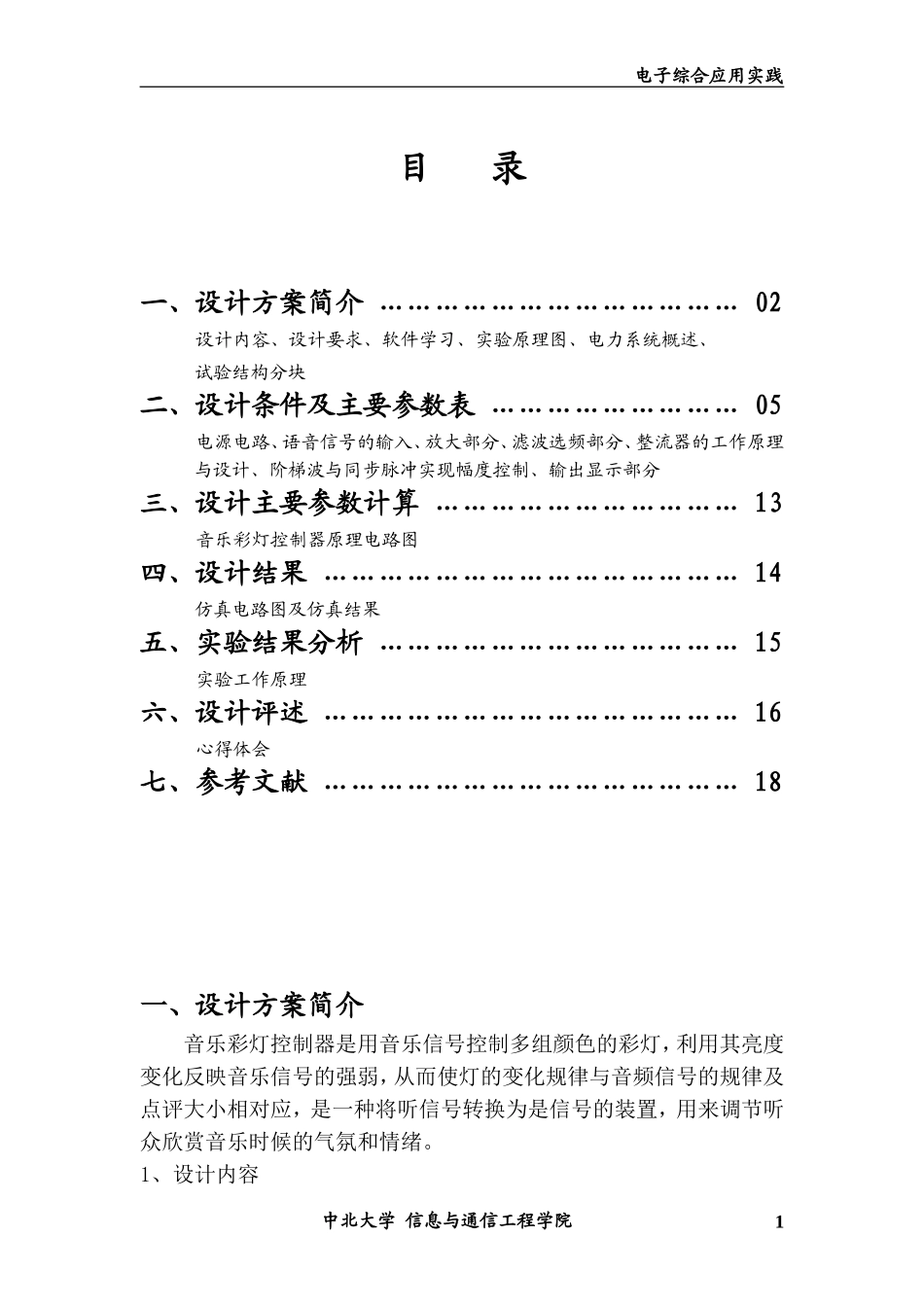

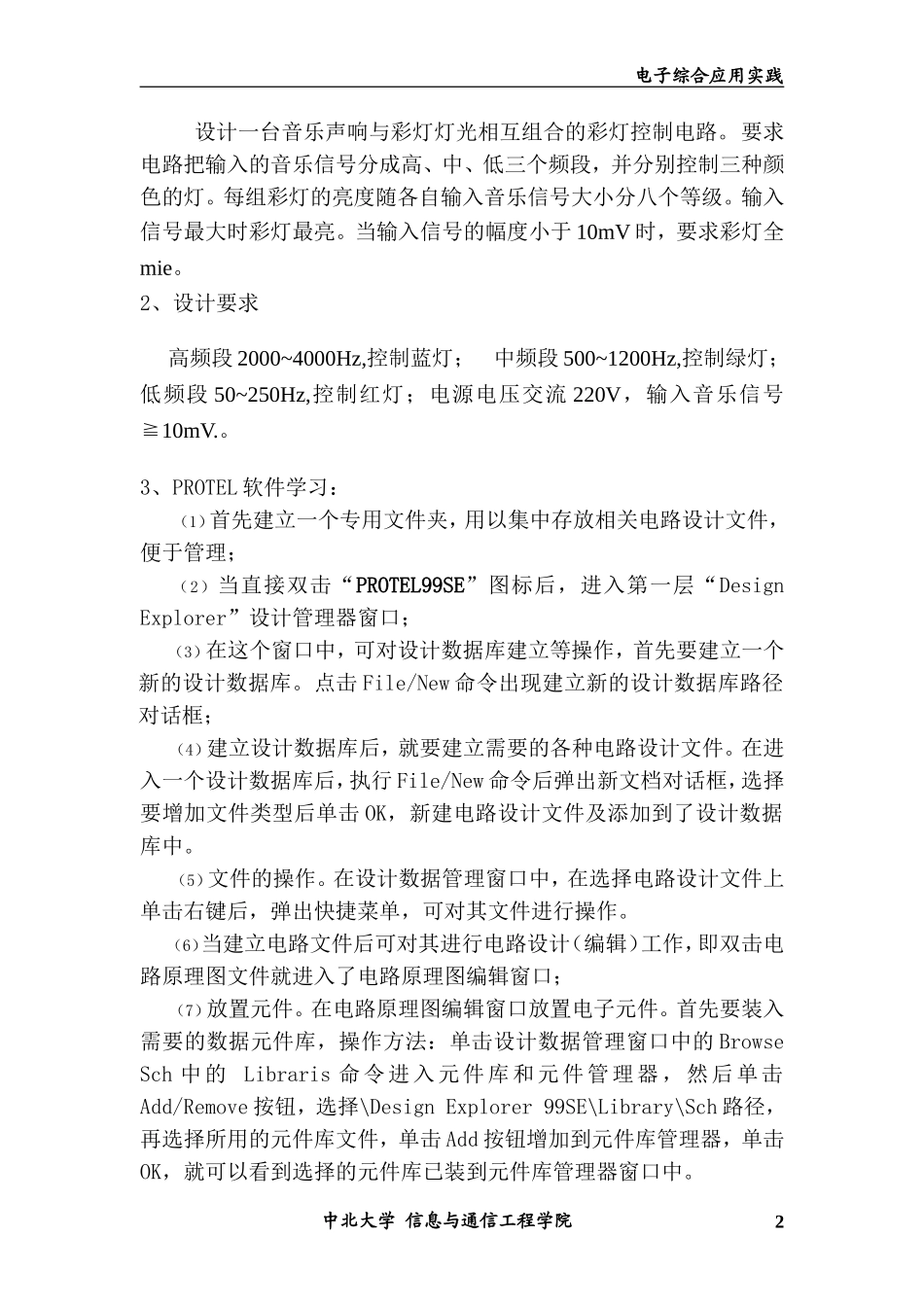

电子综合应用实践目录一、设计方案简介…………………………………02设计内容、设计要求、软件学习、实验原理图、电力系统概述、试验结构分块二、设计条件及主要参数表………………………05电源电路、语音信号的输入、放大部分、滤波选频部分、整流器的工作原理与设计、阶梯波与同步脉冲实现幅度控制、输出显示部分三、设计主要参数计算……………………………13音乐彩灯控制器原理电路图四、设计结果………………………………………14仿真电路图及仿真结果五、实验结果分析…………………………………15实验工作原理六、设计评述………………………………………16心得体会七、参考文献………………………………………18一、设计方案简介音乐彩灯控制器是用音乐信号控制多组颜色的彩灯，利用其亮度变化反映音乐信号的强弱，从而使灯的变化规律与音频信号的规律及点评大小相对应，是一种将听信号转换为是信号的装置，用来调节听众欣赏音乐时候的气氛和情绪。1、设计内容中北大学信息与通信工程学院1电子综合应用实践设计一台音乐声响与彩灯灯光相互组合的彩灯控制电路。要求电路把输入的音乐信号分成高、中、低三个频段，并分别控制三种颜色的灯。每组彩灯的亮度随各自输入音乐信号大小分八个等级。输入信号最大时彩灯最亮。当输入信号的幅度小于10mV时，要求彩灯全mie。2、设计要求高频段2000~4000Hz,控制蓝灯；中频段500~1200Hz,控制绿灯；低频段50~250Hz,控制红灯；电源电压交流220V，输入音乐信号≧10mV.。3、PROTEL软件学习：（1）首先建立一个专用文件夹，用以集中存放相关电路设计文件，便于管理；（2）当直接双击“PROTEL99SE”图标后，进入第一层“DesignExplorer”设计管理器窗口；（3）在这个窗口中，可对设计数据库建立等操作，首先要建立一个新的设计数据库。点击File/New命令出现建立新的设计数据库路径对话框；（4）建立设计数据库后，就要建立需要的各种电路设计文件。在进入一个设计数据库后，执行File/New命令后弹出新文档对话框，选择要增加文件类型后单击OK，新建电路设计文件及添加到了设计数据库中。（5）文件的操作。在设计数据管理窗口中，在选择电路设计文件上单击右键后，弹出快捷菜单，可对其文件进行操作。（6）当建立电路文件后可对其进行电路设计（编辑）工作，即双击电路原理图文件就进入了电路原理图编辑窗口；（7）放置元件。在电路原理图编辑窗口放置电子元件。首先要装入需要的数据元件库，操作方法：单击设计数据管理窗口中的BrowseSch中的Libraris命令进入元件库和元件管理器，然后单击Add/Remove按钮，选择\DesignExplorer99SE\Library\Sch路径，再选择所用的元件库文件，单击Add按钮增加到元件库管理器，单击OK，就可以看到选择的元件库已装到元件库管理器窗口中。中北大学信息与通信工程学院2电子综合应用实践（8）当元件管理器装入元件库后就可以放置元件，在元件浏览区中，用鼠标左键单击要放置的元件，然后单击元件浏览区中的Place按钮，鼠标上便附加了光标和浮动的被选中元件。把光标移动到要放置的位置后，单击左键，这个元件就放置好了。在放置元件的过程如要转动元件方向，按一次空格键元件就逆时针转90°。（9）布线。选择所需要的连线工具将电路连接起来。（10）编辑元件的属性（元件名、封装、参数等），鼠标左键双击要编辑元件，就弹出选中元件属性设置对话窗口，根据需要对元件属性进行设置。（11）电器规则检查，主要是检查元件之间的相互连接。单击菜单Tool/ERC,启动电气规则检查设置对话框窗口，单击OK按钮就开始进行检查。（12）元件报告表的产生，点击菜单Report/BillofMaterial，启动元件生成表，点击Next系统将生成元件报告表文件。（13）生成网络表。启动建立网络表菜单Design/CreateNetlist后出现网络表设置对话框窗口，设置好后点击OK，即生成网络表格文件。4、实验原理图具体框图：中北大学信息与通信工程学院3电子综合应用实践5、电路系统概述：（1）声音信号要分为三个频段，所以第一步要通过滤波器进行滤波，将音频信号按要求分为三个频段。（2）经过放大器把毫伏级的声音信号放大为与比较信号科比的信号。由于...
