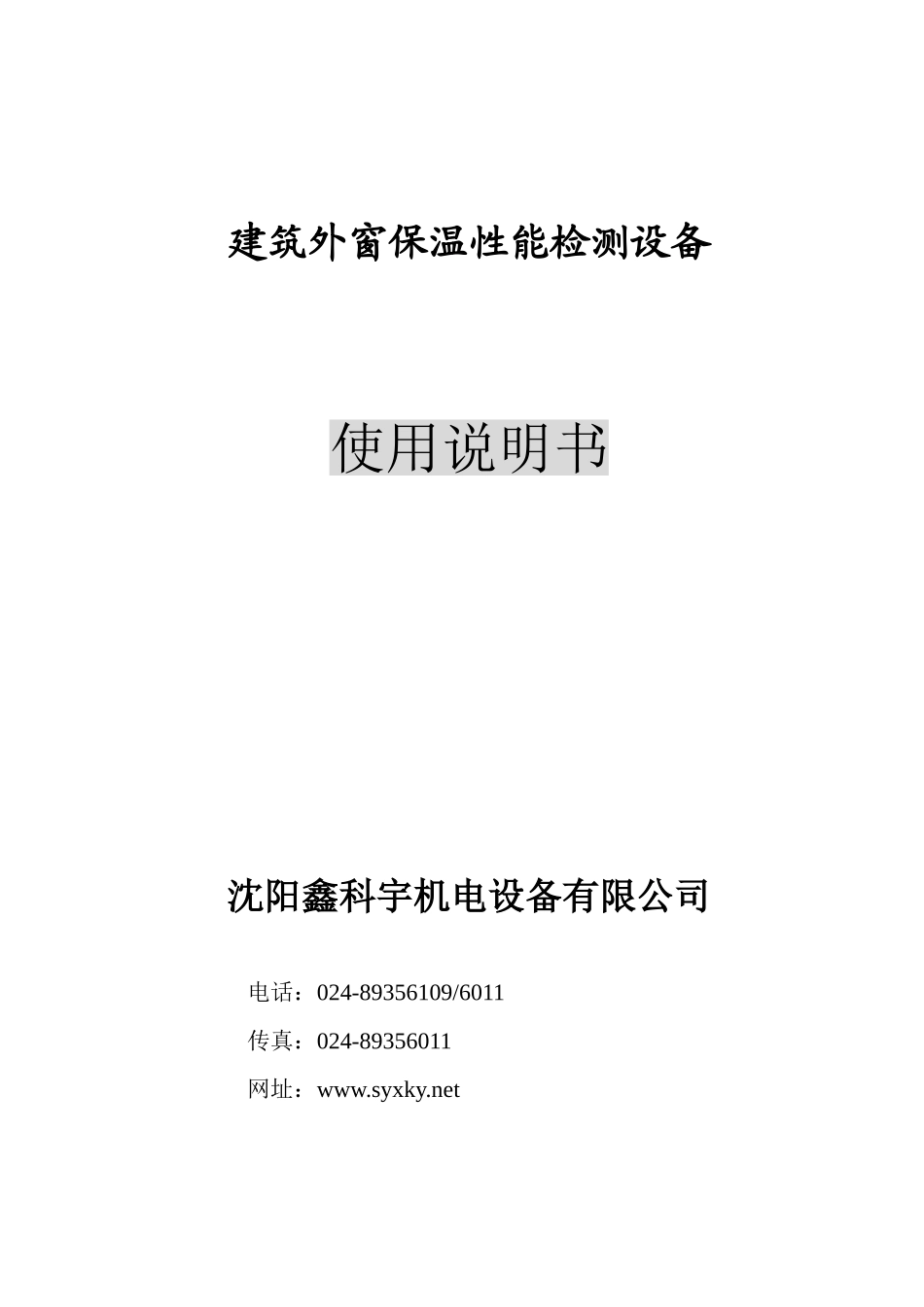

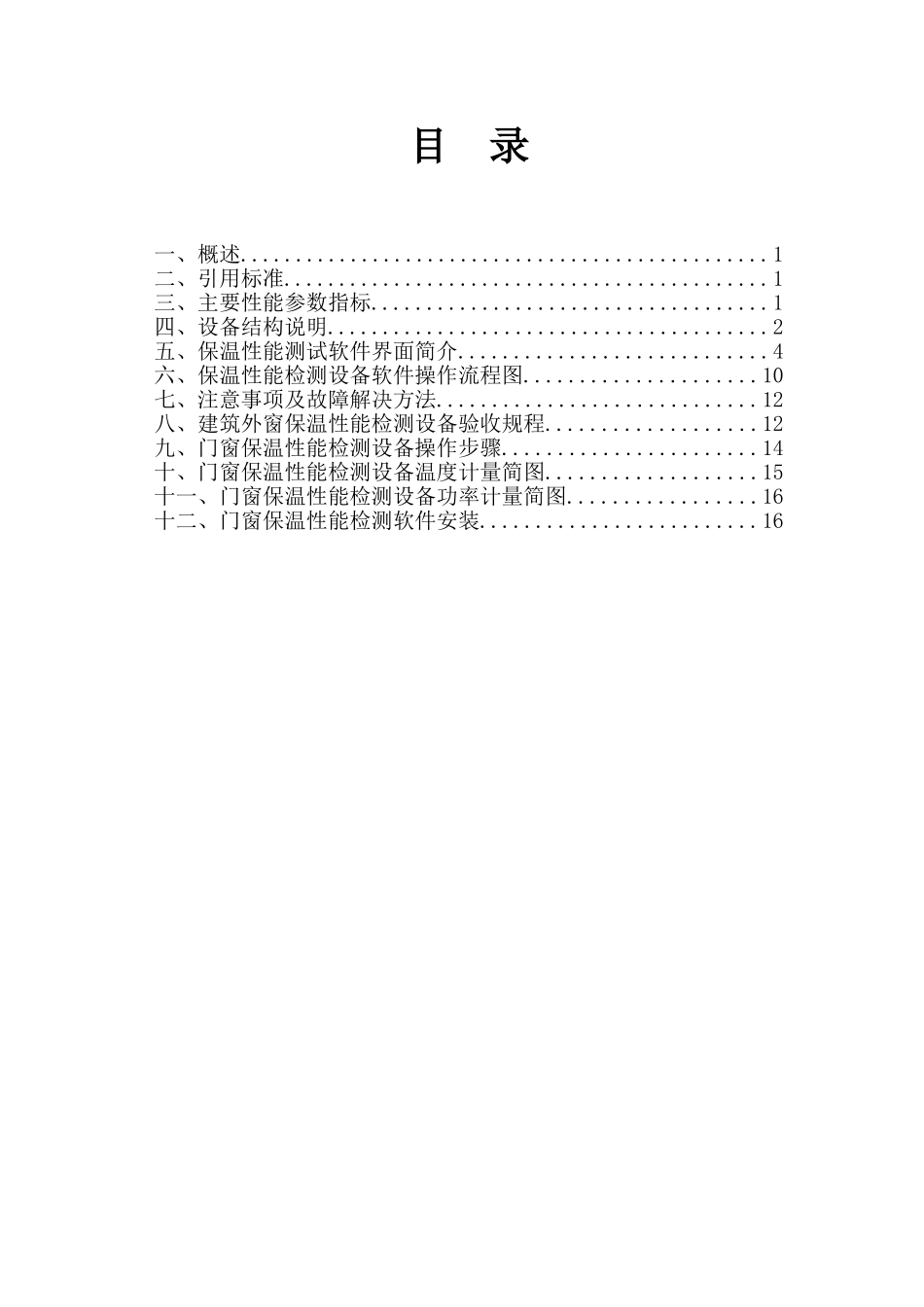

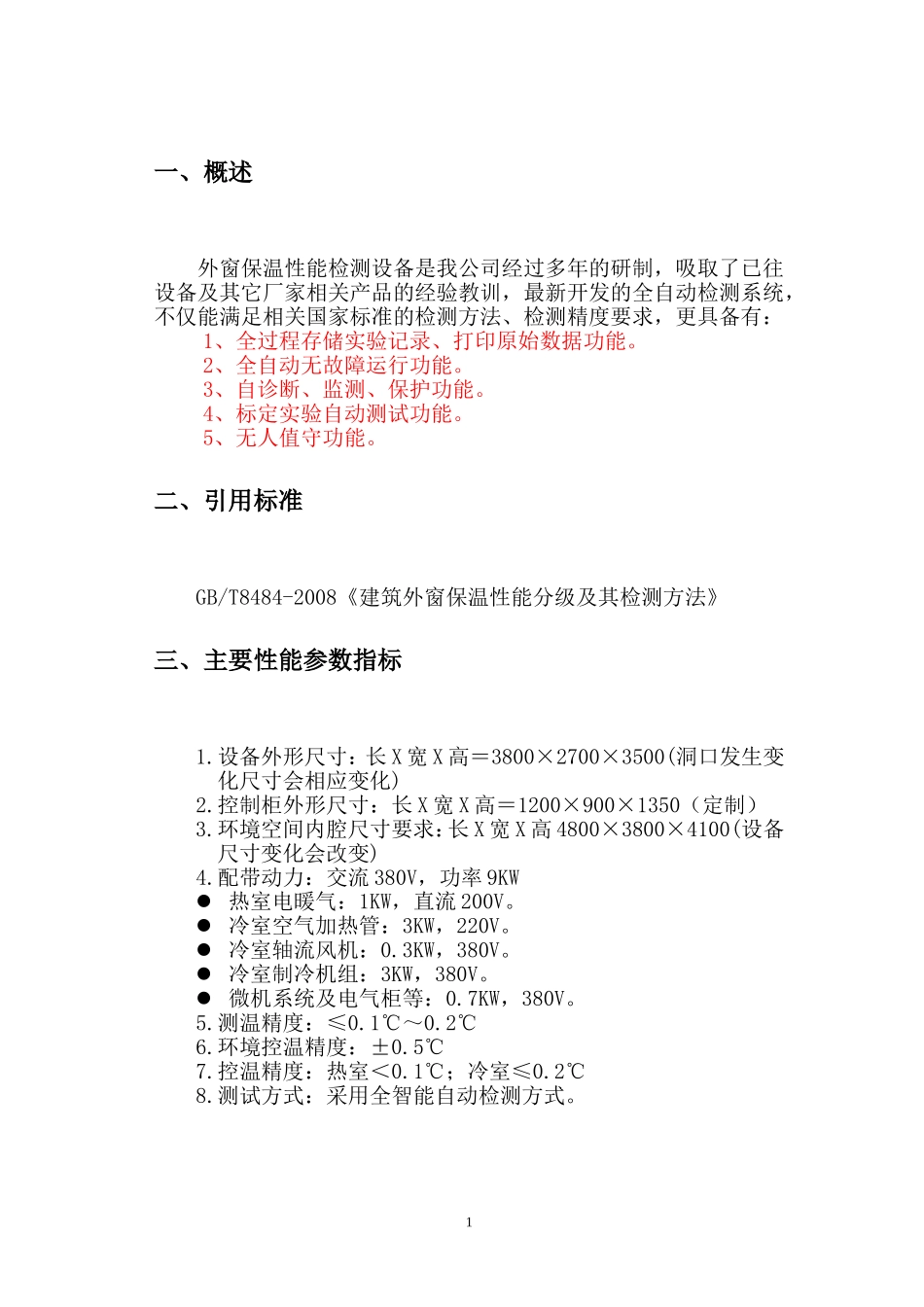

建筑外窗保温性能检测设备使用说明书沈阳鑫科宇机电设备有限公司电话:024-89356109/6011传真:024-89356011网址:www.syxky.net目录一、概述................................................1二、引用标准............................................1三、主要性能参数指标....................................1四、设备结构说明........................................2五、保温性能测试软件界面简介............................4六、保温性能检测设备软件操作流程图.....................10七、注意事项及故障解决方法.............................12八、建筑外窗保温性能检测设备验收规程...................12九、门窗保温性能检测设备操作步骤.......................14十、门窗保温性能检测设备温度计量简图...................15十一、门窗保温性能检测设备功率计量简图.................16十二、门窗保温性能检测软件安装.........................16一、概述外窗保温性能检测设备是我公司经过多年的研制,吸取了已往设备及其它厂家相关产品的经验教训,最新开发的全自动检测系统,不仅能满足相关国家标准的检测方法、检测精度要求,更具备有:1、全过程存储实验记录、打印原始数据功能。2、全自动无故障运行功能。3、自诊断、监测、保护功能。4、标定实验自动测试功能。5、无人值守功能。二、引用标准GB/T8484-2008《建筑外窗保温性能分级及其检测方法》三、主要性能参数指标1.设备外形尺寸:长X宽X高=3800×2700×3500(洞口发生变化尺寸会相应变化)2.控制柜外形尺寸:长X宽X高=1200×900×1350(定制)3.环境空间内腔尺寸要求:长X宽X高4800×3800×4100(设备尺寸变化会改变)4.配带动力:交流380V,功率9KW热室电暖气:1KW,直流200V。冷室空气加热管:3KW,220V。冷室轴流风机:0.3KW,380V。冷室制冷机组:3KW,380V。微机系统及电气柜等:0.7KW,380V。5.测温精度:≤0.1℃~0.2℃6.环境控温精度:±0.5℃7.控温精度:热室<0.1℃;冷室≤0.2℃8.测试方式:采用全智能自动检测方式。1四、设备结构说明1.微机系统计算机输出信号经I/O和D/A转换控制相应执行元件,实现控温、计算、温度采集、功率采集、打印测试报告、显示过程曲线等功能。计算机通过Rs232-485通讯模块同温度数据采集模块构成测温系统,实时检测各点温度。人机对话窗口可逐一显示系统中所要求的168点温度值,并具备自诊断功能,即任意一点温度探头出现故障,计算机可自动排除该点产生的影响,并显示故障点位置,而不影响整个测试过程的正常进行。同时,计算机通过Rs232-485通讯模块同电量传感器构成功率采集系统,实时检测冷、热室加热功率。PID控温方式保证精确控制冷热室温度。2.电气柜琴台式电气柜安装电器元件和微机系统,实现微机系统与执行元件的强弱电转换,提供操作平台,外形美观大方。3.热室(1)材料:采用“聚氨酯夹芯彩钢板”(厚度为150mm)制成。为高热阻材料,密度为43kg/立方米,热阻值根据公式R=δ/λ箱体的各个接缝采用密封胶填充,避免空气对流引起热量损失。2(2)内腔尺寸:2000×2400×2700(3)所含主要元器件:电暖气,照明灯,温度传感器。(4)温度传感器布点数量:空间15点,内表面30点,外表面30点,试件热表面9点。热面填充物12点。(5)结构特点:热室侧面设有保温门,被试件可方便地沿此门进入热室内,安放在试件框内。采用特制电暖气,避免了其他具有较强热惯性电热元件造成的温度波动过大现象。4.试件框(1)材料:采用“聚氨酯夹芯彩钢板”(厚度为300mm)制成。(2)外形尺寸:300×2400×2700(3)洞口尺寸:1520×1520(4)温度传感器布点数量:冷表面布置21点。热表面布置21点。(5)结构特点:采用现场安装方式,与冷热室连成一体的结构,提高了设备的保温效果。5.冷室(1)材料:采用“聚氨酯夹芯彩钢板”(厚度为150mm)制成。(2)内腔尺寸:1200×2400×2700(3)所含主要元器件:制冷机组蒸发器,空气加热管,轴流风机系统,隔风板,温度传感器,风速测定仪。(4)温度传感器布点数量:空间挡风板9点,试件冷表面9点,冷面填充物12点。(5...
