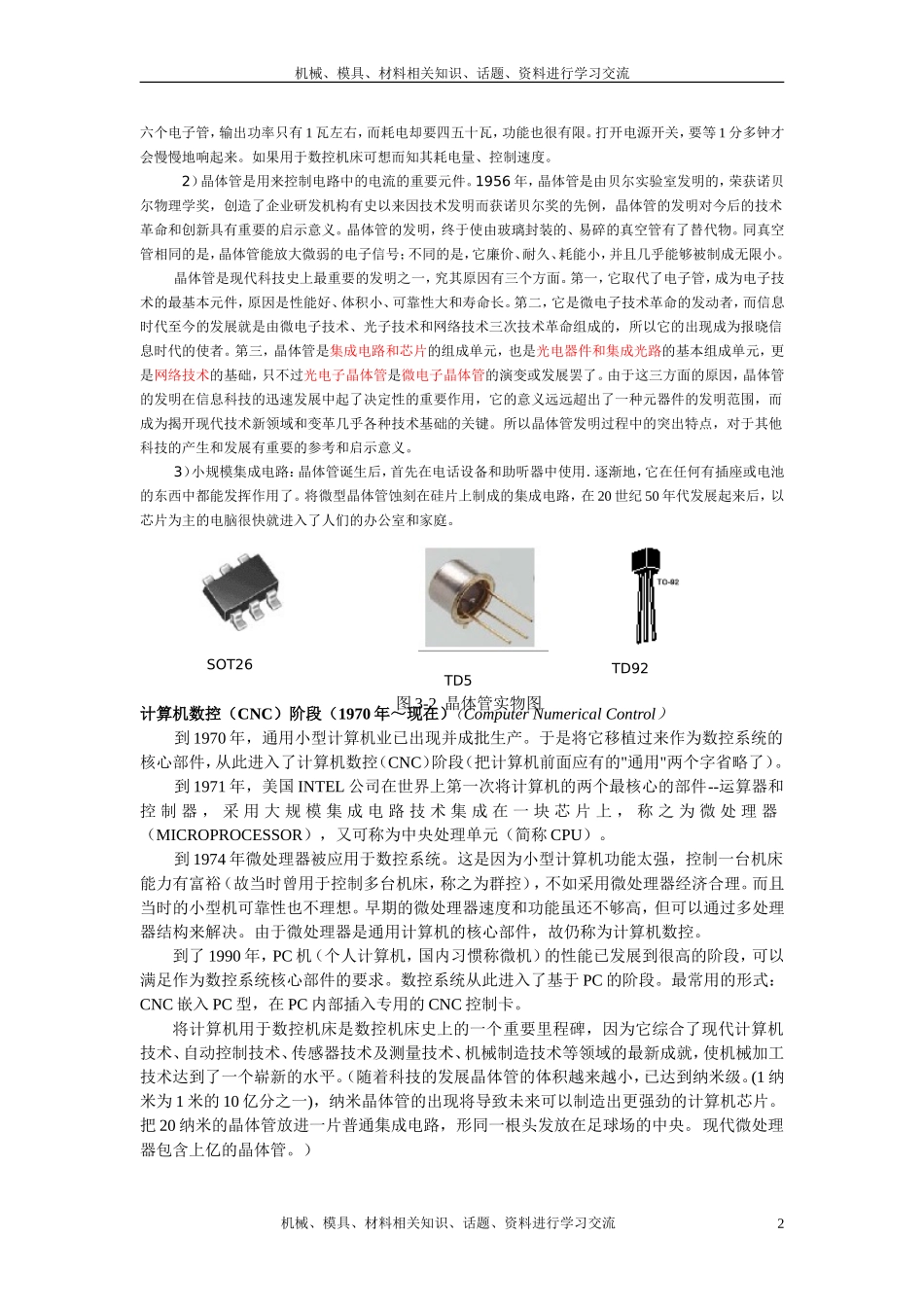

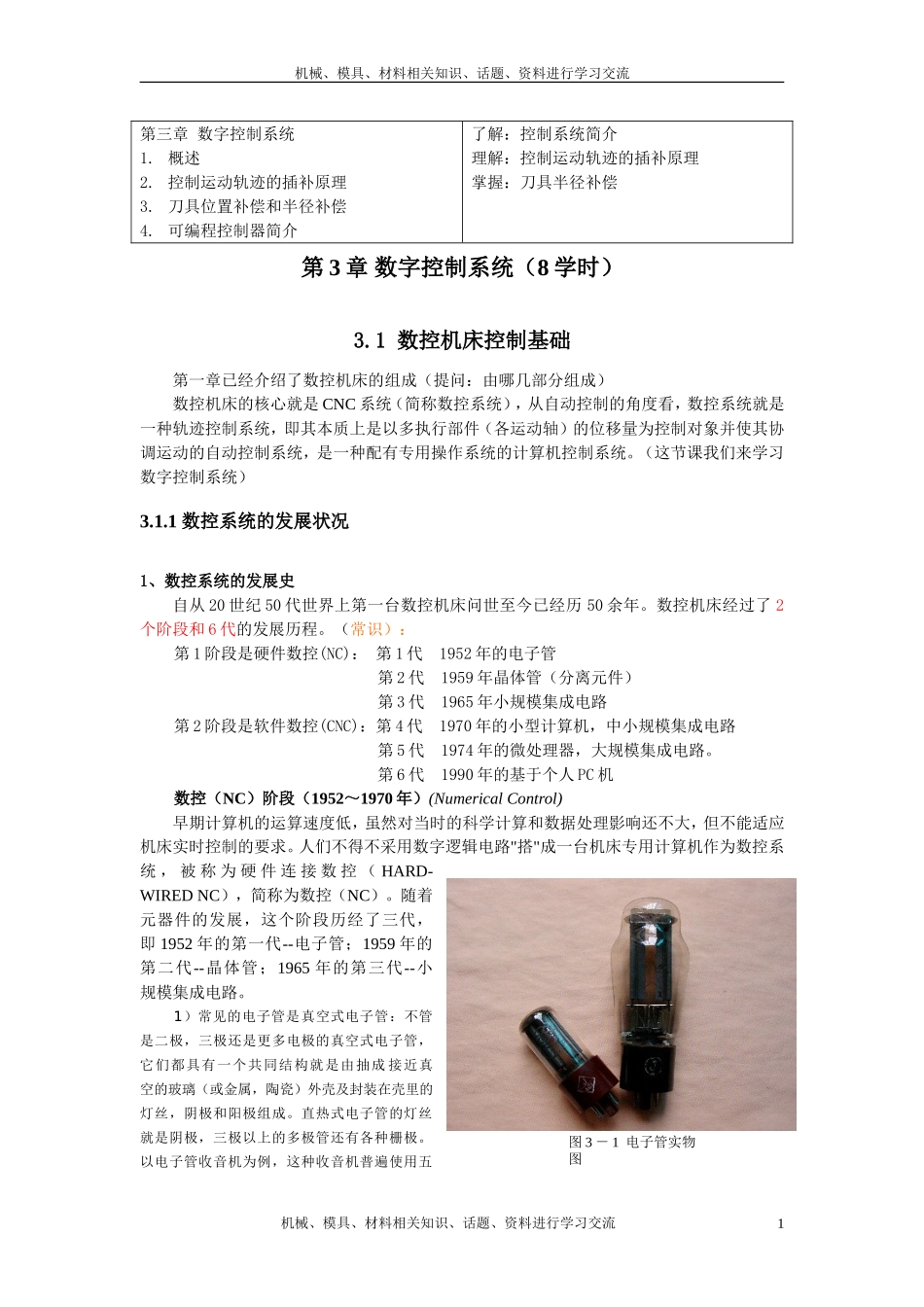

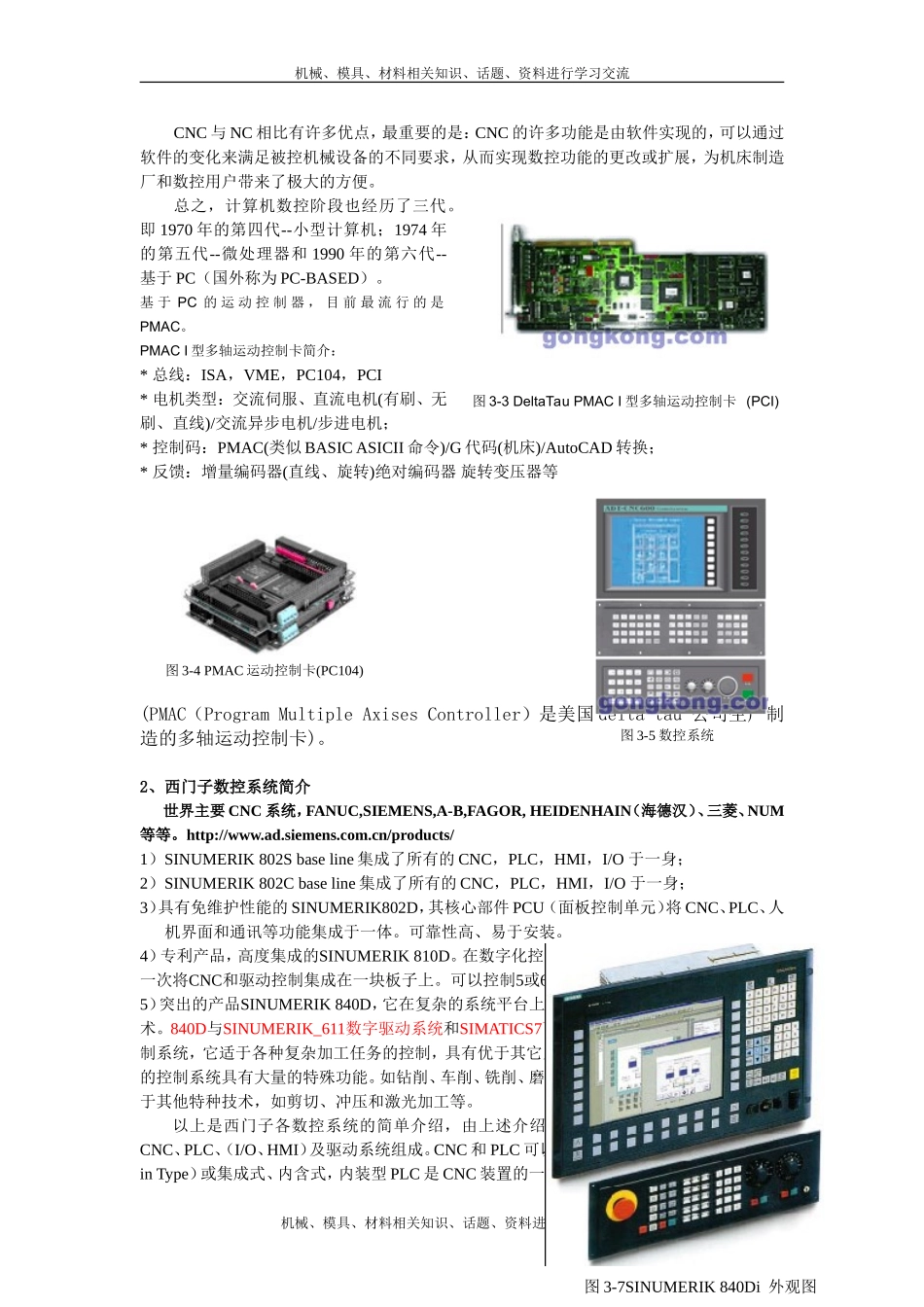

机械、模具、材料相关知识、话题、资料进行学习交流第三章数字控制系统1.概述2.控制运动轨迹的插补原理3.刀具位置补偿和半径补偿4.可编程控制器简介了解：控制系统简介理解：控制运动轨迹的插补原理掌握：刀具半径补偿第3章数字控制系统（8学时）3.1数控机床控制基础第一章已经介绍了数控机床的组成（提问：由哪几部分组成）数控机床的核心就是CNC系统（简称数控系统），从自动控制的角度看，数控系统就是一种轨迹控制系统，即其本质上是以多执行部件（各运动轴）的位移量为控制对象并使其协调运动的自动控制系统，是一种配有专用操作系统的计算机控制系统。（这节课我们来学习数字控制系统）3.1.1数控系统的发展状况1、数控系统的发展史自从20世纪50代世界上第一台数控机床问世至今已经历50余年。数控机床经过了2个阶段和6代的发展历程。（常识）：第1阶段是硬件数控(NC)：第1代1952年的电子管第2代1959年晶体管（分离元件）第3代1965年小规模集成电路第2阶段是软件数控(CNC)：第4代1970年的小型计算机，中小规模集成电路第5代1974年的微处理器，大规模集成电路。第6代1990年的基于个人PC机数控（NC）阶段（1952～1970年）(NumericalControl)早期计算机的运算速度低，虽然对当时的科学计算和数据处理影响还不大，但不能适应机床实时控制的要求。人们不得不采用数字逻辑电路"搭"成一台机床专用计算机作为数控系统，被称为硬件连接数控（HARD-WIREDNC），简称为数控（NC）。随着元器件的发展，这个阶段历经了三代，即1952年的第一代--电子管；1959年的第二代--晶体管；1965年的第三代--小规模集成电路。1）常见的电子管是真空式电子管：不管是二极，三极还是更多电极的真空式电子管，它们都具有一个共同结构就是由抽成接近真空的玻璃（或金属，陶瓷）外壳及封装在壳里的灯丝，阴极和阳极组成。直热式电子管的灯丝就是阴极，三极以上的多极管还有各种栅极。以电子管收音机为例，这种收音机普遍使用五机械、模具、材料相关知识、话题、资料进行学习交流1图3－1电子管实物图机械、模具、材料相关知识、话题、资料进行学习交流六个电子管，输出功率只有1瓦左右，而耗电却要四五十瓦，功能也很有限。打开电源开关，要等1分多钟才会慢慢地响起来。如果用于数控机床可想而知其耗电量、控制速度。2）晶体管是用来控制电路中的电流的重要元件。1956年，晶体管是由贝尔实验室发明的，荣获诺贝尔物理学奖，创造了企业研发机构有史以来因技术发明而获诺贝尔奖的先例，晶体管的发明对今后的技术革命和创新具有重要的启示意义。晶体管的发明，终于使由玻璃封装的、易碎的真空管有了替代物。同真空管相同的是，晶体管能放大微弱的电子信号；不同的是，它廉价、耐久、耗能小，并且几乎能够被制成无限小。晶体管是现代科技史上最重要的发明之一，究其原因有三个方面。第一，它取代了电子管，成为电子技术的最基本元件，原因是性能好、体积小、可靠性大和寿命长。第二，它是微电子技术革命的发动者，而信息时代至今的发展就是由微电子技术、光子技术和网络技术三次技术革命组成的，所以它的出现成为报晓信息时代的使者。第三，晶体管是集成电路和芯片的组成单元，也是光电器件和集成光路的基本组成单元，更是网络技术的基础，只不过光电子晶体管是微电子晶体管的演变或发展罢了。由于这三方面的原因，晶体管的发明在信息科技的迅速发展中起了决定性的重要作用，它的意义远远超出了一种元器件的发明范围，而成为揭开现代技术新领域和变革几乎各种技术基础的关键。所以晶体管发明过程中的突出特点，对于其他科技的产生和发展有重要的参考和启示意义。3）小规模集成电路：晶体管诞生后，首先在电话设备和助听器中使用．逐渐地，它在任何有插座或电池的东西中都能发挥作用了。将微型晶体管蚀刻在硅片上制成的集成电路，在20世纪50年代发展起来后，以芯片为主的电脑很快就进入了人们的办公室和家庭。计算机数控（CNC）阶段（1970年～现在）（ComputerNumericalControl）到1970年，通用小型计算机业已出现并成批生产。于是将它移植过来作为数控系统的核心部件，从此进入了计算机数控（CNC）阶段（把计算机前...
