回填土施工方案(注浆)VIP免费

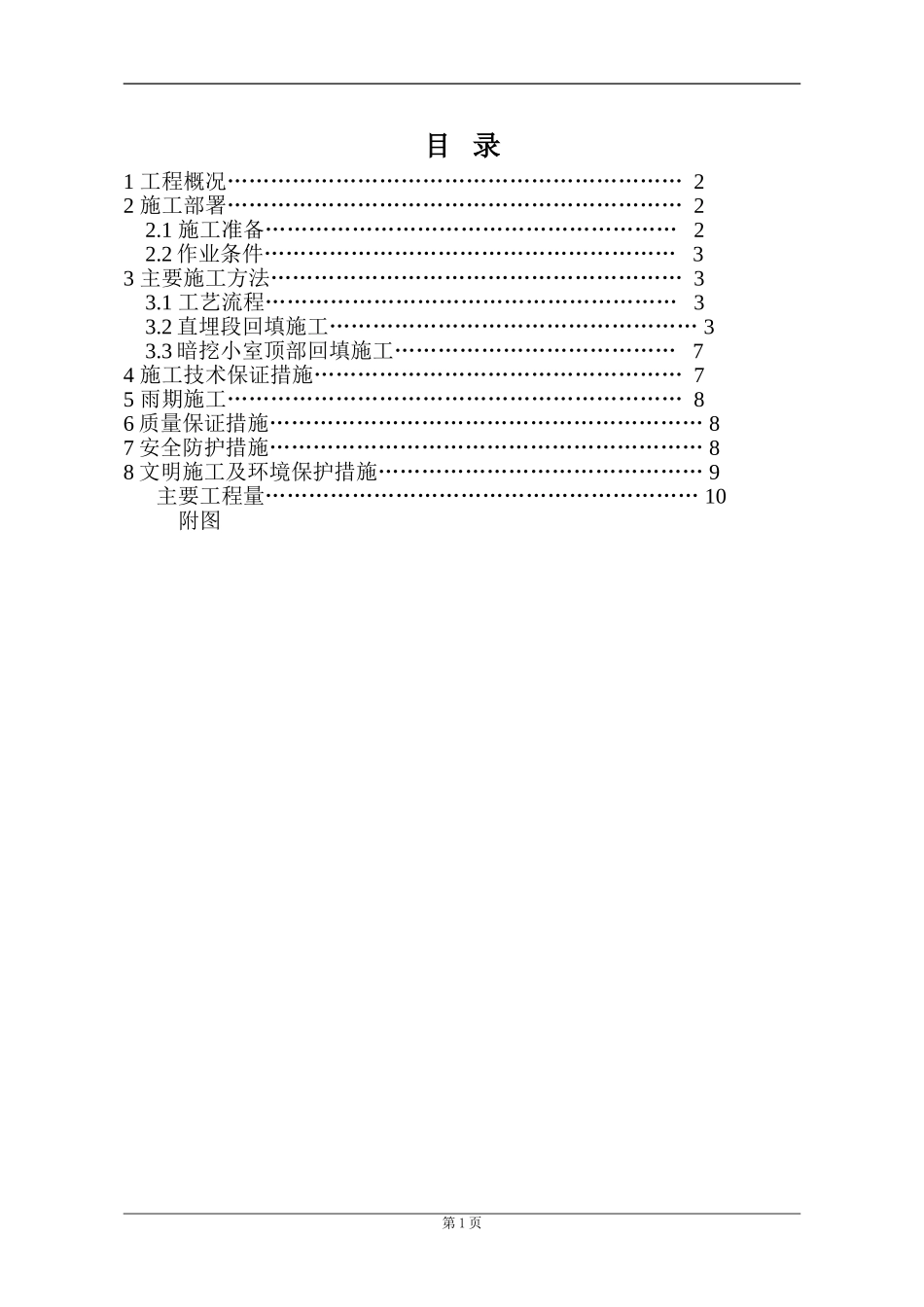

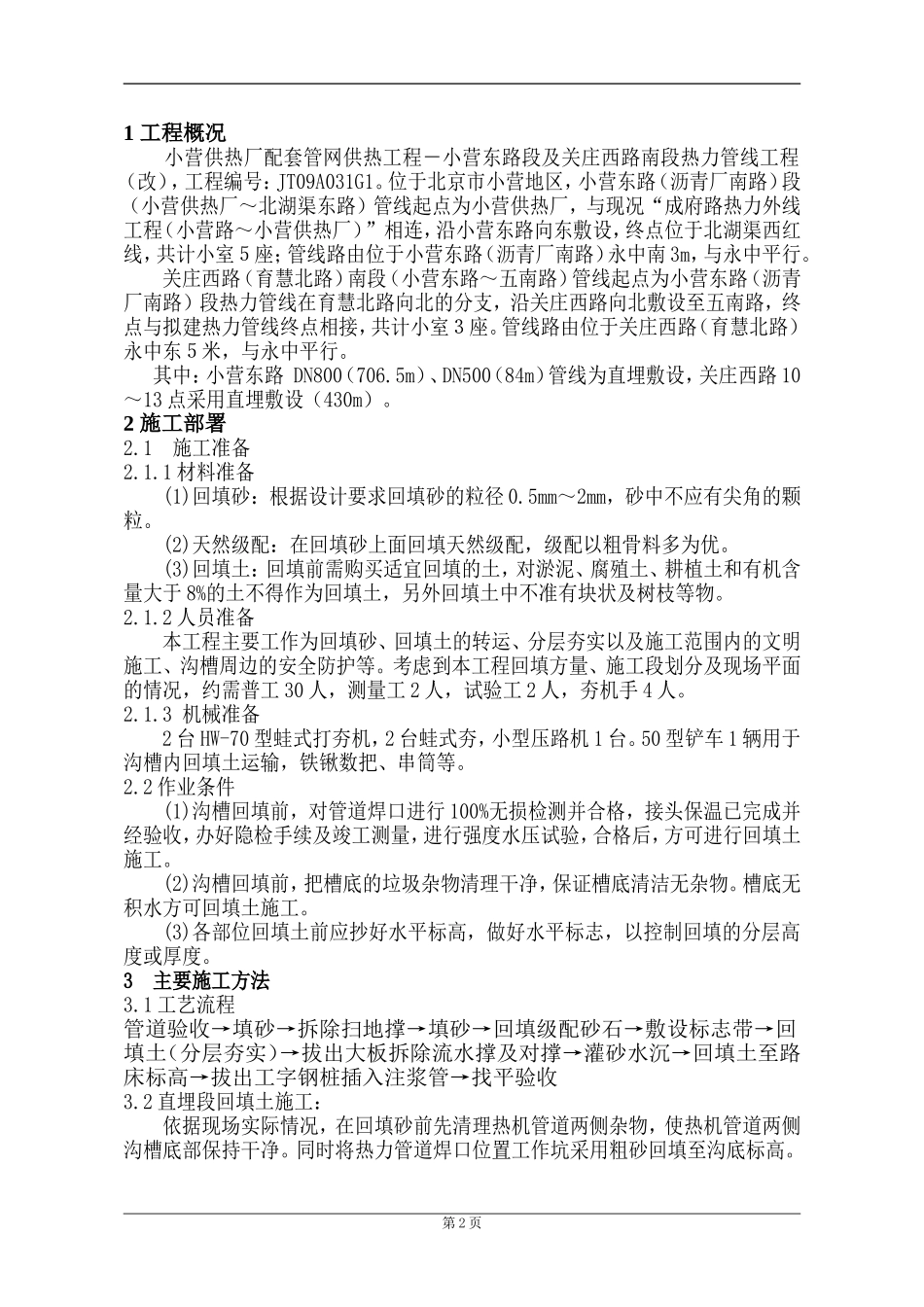

目录1工程概况………………………………………………………22施工部署………………………………………………………22.1施工准备…………………………………………………22.2作业条件…………………………………………………33主要施工方法…………………………………………………33.1工艺流程…………………………………………………33.2直埋段回填施工……………………………………………33.3暗挖小室顶部回填施工…………………………………74施工技术保证措施……………………………………………75雨期施工………………………………………………………86质量保证措施……………………………………………………87安全防护措施……………………………………………………88文明施工及环境保护措施………………………………………9主要工程量……………………………………………………10附图第1页1工程概况小营供热厂配套管网供热工程－小营东路段及关庄西路南段热力管线工程（改），工程编号：JT09A031G1。位于北京市小营地区，小营东路（沥青厂南路）段（小营供热厂～北湖渠东路）管线起点为小营供热厂，与现况“成府路热力外线工程（小营路～小营供热厂）”相连，沿小营东路向东敷设，终点位于北湖渠西红线，共计小室５座；管线路由位于小营东路（沥青厂南路）永中南3m，与永中平行。关庄西路（育慧北路）南段（小营东路～五南路）管线起点为小营东路（沥青厂南路）段热力管线在育慧北路向北的分支，沿关庄西路向北敷设至五南路，终点与拟建热力管线终点相接，共计小室３座。管线路由位于关庄西路（育慧北路）永中东５米，与永中平行。其中：小营东路DN800（706.5m）、DN500（84m）管线为直埋敷设，关庄西路10～13点采用直埋敷设（430m）。2施工部署2.1施工准备2.1.1材料准备(1)回填砂：根据设计要求回填砂的粒径0.5mm～2mm，砂中不应有尖角的颗粒。(2)天然级配：在回填砂上面回填天然级配，级配以粗骨料多为优。(3)回填土：回填前需购买适宜回填的土，对淤泥、腐殖土、耕植土和有机含量大于8%的土不得作为回填土，另外回填土中不准有块状及树枝等物。2.1.2人员准备本工程主要工作为回填砂、回填土的转运、分层夯实以及施工范围内的文明施工、沟槽周边的安全防护等。考虑到本工程回填方量、施工段划分及现场平面的情况，约需普工30人，测量工2人，试验工2人，夯机手4人。2.1.3机械准备2台HW-70型蛙式打夯机，2台蛙式夯，小型压路机1台。50型铲车1辆用于沟槽内回填土运输，铁锹数把、串筒等。2.2作业条件(1)沟槽回填前，对管道焊口进行100%无损检测并合格，接头保温已完成并经验收，办好隐检手续及竣工测量，进行强度水压试验，合格后，方可进行回填土施工。(2)沟槽回填前，把槽底的垃圾杂物清理干净，保证槽底清洁无杂物。槽底无积水方可回填土施工。(3)各部位回填土前应抄好水平标高，做好水平标志，以控制回填的分层高度或厚度。3主要施工方法3.1工艺流程管道验收→填砂→拆除扫地撑→填砂→回填级配砂石→敷设标志带→回填土（分层夯实）→拔出大板拆除流水撑及对撑→灌砂水沉→回填土至路床标高→拔出工字钢桩插入注浆管→找平验收3.2直埋段回填土施工：依据现场实际情况，在回填砂前先清理热机管道两侧杂物，使热机管道两侧沟槽底部保持干净。同时将热力管道焊口位置工作坑采用粗砂回填至沟底标高。第2页因场地限制及地下水位高(地下水位高于沟槽底标高)，且焊口位置不能采用机械夯实，故焊口位置采用水沉夯实。回填中砂：回填中砂采用分层回填夯实的方式,每层回填虚土30cm，夯实后厚25cm左右，夯实采用平板震动器夯实，边角处采用人工木夯夯实，每层夯实不少于4遍。回填时热力管道两侧应当同时回填，两侧高差不应超过30cm。为了保证沟槽的安全性，沟槽内底支撑总体可分为三次拆除：第一次拆除：当回填砂至沟槽底部第一道水平流水撑时，拆除沟槽底部第一道水平流水撑。拆除后继续回填砂。第二次拆除：当回填土达到第二道水平流水撑时，拆除水平流水撑及对撑。此时完全拆除竖排密撑木板。第三次拆除：当回填土达到现况路面结构时，采用机械拔出I36a工字钢桩。由于本地区土质...
