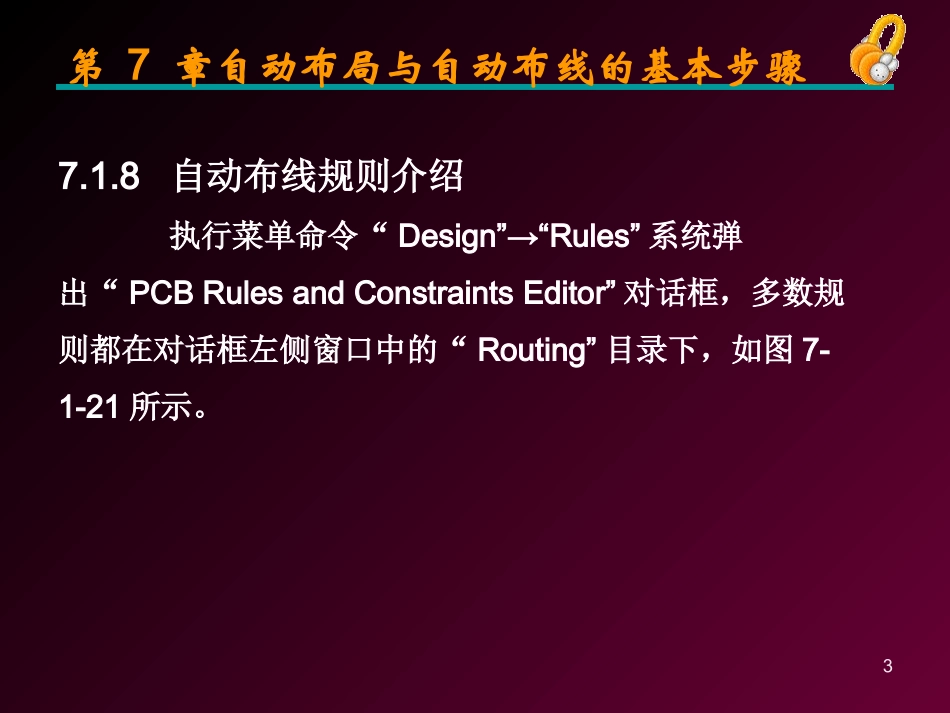

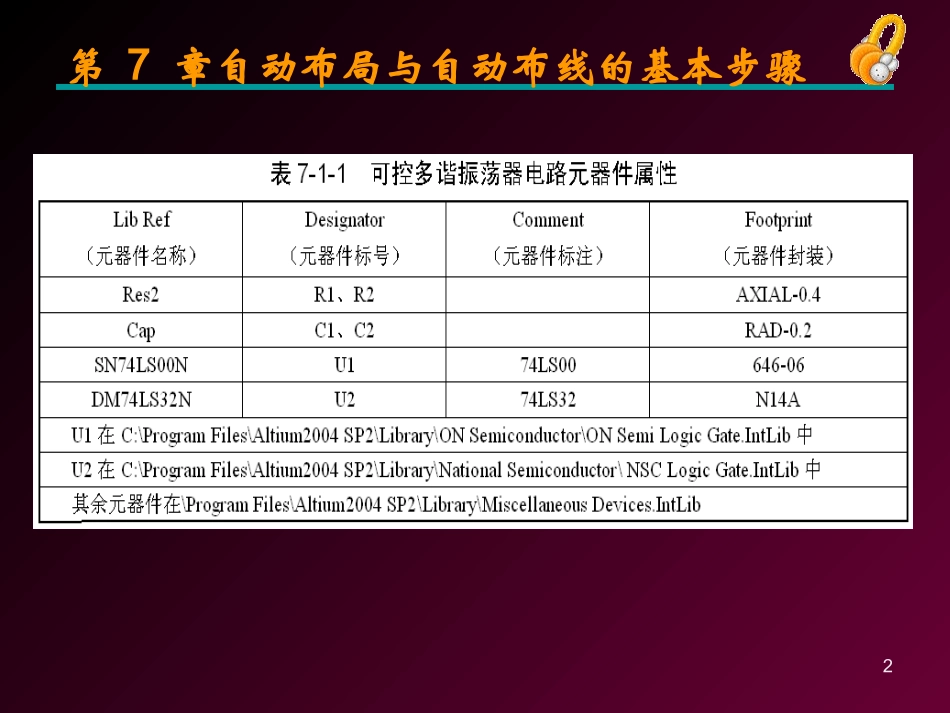

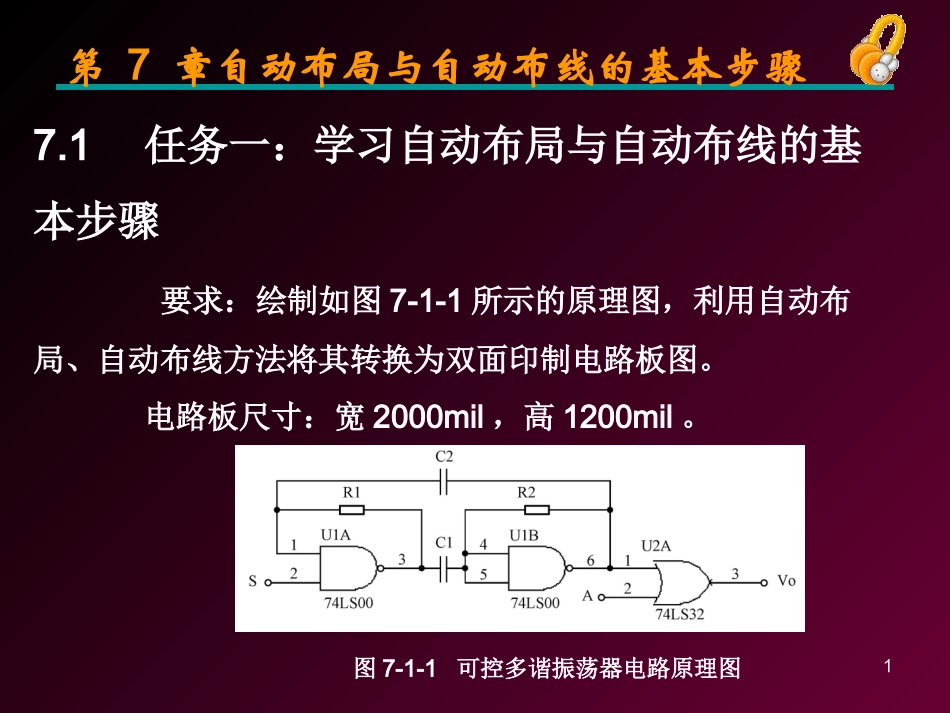

第7章自动布局与自动布线的基本步骤17.1任务一：学习自动布局与自动布线的基本步骤要求：绘制如图7-1-1所示的原理图，利用自动布局、自动布线方法将其转换为双面印制电路板图。电路板尺寸：宽2000mil，高1200mil。图7-1-1可控多谐振荡器电路原理图第7章自动布局与自动布线的基本步骤2第7章自动布局与自动布线的基本步骤37.1.8自动布线规则介绍执行菜单命令“Design”→“Rules”系统弹出“PCBRulesandConstraintsEditor”对话框，多数规则都在对话框左侧窗口中的“Routing”目录下，如图7-1-21所示。第7章自动布局与自动布线的基本步骤4图7-1-21“PCBRulesandConstraintsEditor”对话框第7章自动布局与自动布线的基本步骤51．与布线有关的设计规则1）Width（布线宽度）规则该规则用于设置布线时的导线宽度。可以设置不同网络、不同对象的布线宽度。2）RoutingTopology（布线的拓扑结构）规则该规则用于设置由飞线生成的拓扑结构。3）RoutingPriority（布线优先级）规则该规则用于设置各布线网络的优先级（布线的先后顺序）。第7章自动布局与自动布线的基本步骤64）RoutingLayers（布线工作层）规则该规则用于设置布线的工作层。5）RoutingCorners（布线拐角模式）规则该规则主要用于设置布线时拐角的形状、拐角走线垂直距离的最小值和最大值。6）RoutingViaStyle（过孔类型）规则该规则用于设置过孔的外径（Diameter）和内径（HoleSize）的尺寸。7）FanoutControl（扇出式布线）规则该规则用于设置扇出式导线的形状、方向及焊盘、过孔的放置等。第7章自动布局与自动布线的基本步骤72．SMT规则（1）SMDToCorner。SMDToCorner规则用于设置SMD元器件焊盘与导线拐角之间的最小距离。（2）SMDToPlane。SMDToPlane规则用于设置SMD与内层（Plane）的焊盘或过孔之间的距离。（3）SMDNeck-Down。SMDNeck-Down规则用于设置SMD引出导线宽度与SMD元器件焊盘宽度之间的比值关系。第7章自动布局与自动布线的基本步骤83．Mask规则（1）SolderMaskExpansion。SolderMaskExpansion规则用于设置阻焊层中焊盘的延伸量，即阻焊层中的焊盘孔径比焊盘大多少。（2）PasteMaskExpansion。PasteMaskExpansion规则用于设置SMD焊盘的延伸量，该延伸量是SMD焊盘与铜膜焊盘之间的距离。4．Plane规则（1）PowerPlaneConnectStyle。PowerPlaneConnectStyle规则用于设置过孔或焊盘与电源层的连接方法。第7章自动布局与自动布线的基本步骤94．Plane规则（1）PowerPlaneConnectStyle。PowerPlaneConnectStyle规则用于设置过孔或焊盘与电源层的连接方法。（2）PowerPlaneClearance。PowerPlaneClearance规则用于设置电源层与穿过它的焊盘或过孔间的安全距离。（3）PolygonConnectStyle。PolygonConnectStyle规则用于设置覆铜与焊盘之间的连接方法。5．Testpoint规则（1）MinimumAnnularRing。MinimumAnnularRing规则用于设置最小环宽，即焊盘或过孔与其通孔之间的直径之差。第7章自动布局与自动布线的基本步骤105．Testpoint规则（1）MinimumAnnularRing。MinimumAnnularRing规则用于设置最小环宽，即焊盘或过孔与其通孔之间的直径之差。（2）AcuteAngle。AcuteAngle规则用于设置具有电气特性的导线与导线之间的最小夹角。（3）HoleSize。HoleSize规则用于焊盘孔径设置。（4）LayerParis。LayerParis规则用于设置是否允许使用板层对。第7章自动布局与自动布线的基本步骤117.1.9自动布线1．对选定网络进行布线在“AutoRoute”菜单中选择“Net”命令，光标变成十字形。移动光标到某网络的其中一条飞线上，单击鼠标左键，对这条飞线所在的网络进行布线。图7-1-43对选定网络进行布线后的效果第7章自动布局与自动布线的基本步骤122．对选定飞线（连接）进行布线在“AutoRoute”菜单中选择“Connection”命令，光标变成十字形，移动光标到要布线的飞线上，单击鼠标左键，仅对该飞线进行布线，而不是对该飞线所在的网络布线。图7-1-44对一条选定飞线进行布线的效果第7章自动布局与自动布线的基本步骤133．对选定区域进行布线在“AutoRoute”菜单中选择“Area”命令，光标变成十字形，按住鼠标左键，拖动出一个矩形区域。在图7-...
