第三讲.天正建筑之墙体的创建VIP免费

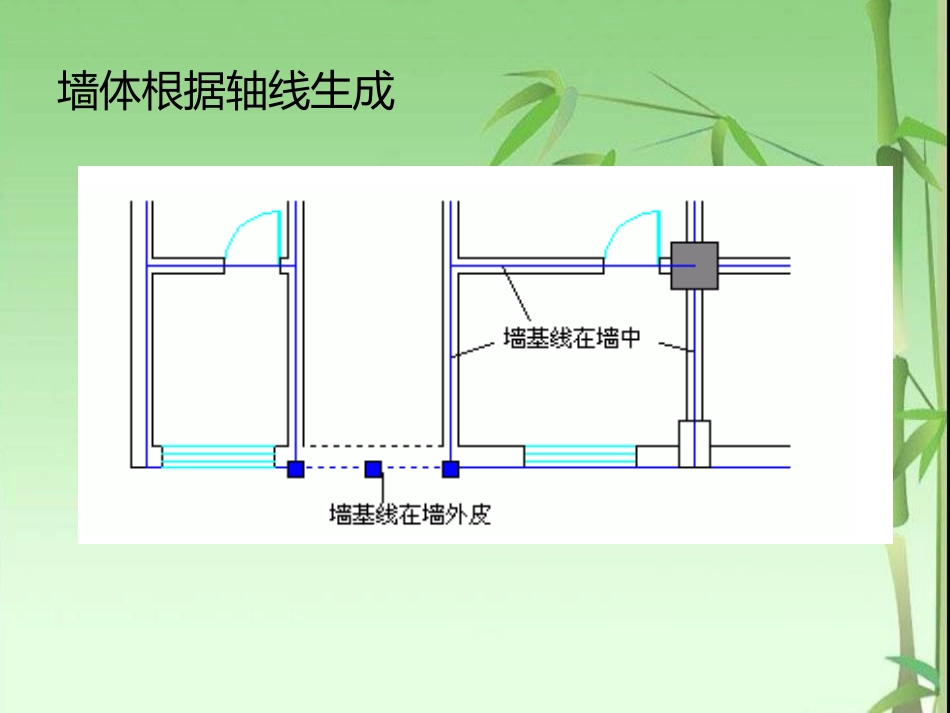

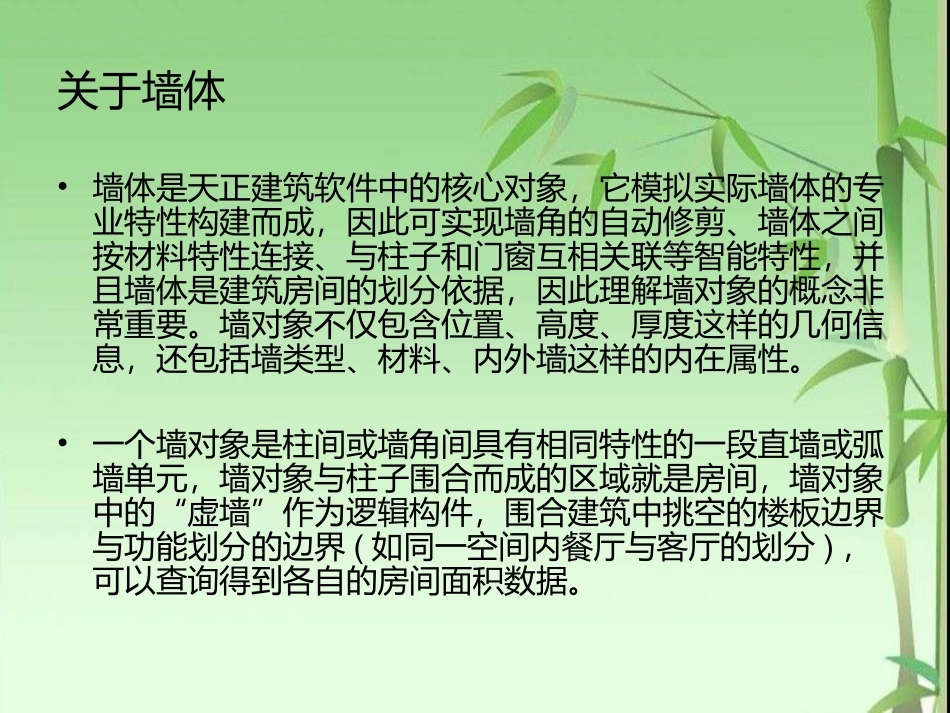

第三讲：墙体的创建关于墙体•墙体是天正建筑软件中的核心对象，它模拟实际墙体的专业特性构建而成，因此可实现墙角的自动修剪、墙体之间按材料特性连接、与柱子和门窗互相关联等智能特性，并且墙体是建筑房间的划分依据，因此理解墙对象的概念非常重要。墙对象不仅包含位置、高度、厚度这样的几何信息，还包括墙类型、材料、内外墙这样的内在属性。•一个墙对象是柱间或墙角间具有相同特性的一段直墙或弧墙单元，墙对象与柱子围合而成的区域就是房间，墙对象中的“虚墙”作为逻辑构件，围合建筑中挑空的楼板边界与功能划分的边界(如同一空间内餐厅与客厅的划分)，可以查询得到各自的房间面积数据。墙体根据轴线生成墙体用途与特性•一般墙包括建筑物的内外墙，参与按材料的加粗和填充；•虚墙用于空间的逻辑分隔，以便于计算房间面积；•卫生隔断卫生间洁具隔断用的墙体或隔板，不参与加粗填充与房间面积计算；•矮墙表示在水平剖切线以下的可见墙如女儿墙，不会参与加粗和填充。矮墙的优先级低于其它所有类型的墙，矮墙之间的优先级由墙高决定，但依然受墙体材料影响，因此希望定义矮墙时，各矮墙事先都选择同一种材料。墙体的连接关系玻璃幕墙与示意幕墙•玻璃幕墙的“示意”模式在当前比例小于规定的比例界限（例如1：150）时使用3线表示，而在当前比例大于或等于该界限时使用4线表示，普通墙改为示意幕墙后也按以上的规定显示，该比例界限由天正选项命令的“高级选项->门窗－>带形窗幕墙样式”参数设置，如下图所示。墙体的创建二等分加墙•用于在已有的大房间按等分的原则划分出多个小房间。将一段墙在纵向等分，垂直方向加入新墙体，同时新墙体延伸到给定边界。本命令有三种相关墙体参与操作过程，有参照墙体、边界墙体和生成的新墙体。案例三：单线变墙•一是将LINE、ARC、PLINE绘制的单线转为墙体对象，其中墙体的基线与单线相重合。二是在基于设计好的轴网创建墙体，然后进行编辑，创建墙体后仍保留轴线，智能判断清除轴线的伸出部分，本命令可以自动识别新旧两种多段线。通过系统变量PELLIPSE设置为1创建基于多段线的椭圆，以本命令生成椭圆墙。三墙体分段•新增保温层分段功能，墙段中可对保温层厚度不同的墙段进行分段，可将原来的一段墙按给定的两点分为两段或者三段，两点间的墙段按新给定的材料、保温层厚度、左右墙宽重新设置。本命令暂时不适用于玻璃幕墙对象的分段，但可以把其它墙体分段为玻璃幕墙对象墙体造型•指定多段线外框生成与墙关联的造型，常见的墙体造型是墙垛、壁炉、烟道一类与墙砌筑在一起，平面图与墙连通的建筑构造，墙体造型的高度与其关联的墙高一致，但是可以双击加以修改。墙体造型从7.5版本开始可以用于墙体端部(墙角或墙柱连接处)，包括跨过两个墙体端部的情况，除了正常的外凸造型外还提供了向内开洞的“内凹造型”(仅用于平面)墙体造型的应用实例：净距偏移•本命令功能类似AutoCAD的Offset(偏移)命令，可以用于室内设计中，以测绘净距建立墙体平面图的场合，命令自动处理墙端交接，但不处理由于多处净距偏移引起的墙体交叉，如有墙体交叉，请使用【修墙角】命令自行处理。倒墙角•AutoCAD的圆角（Fillet）命令相似，专门用于处理两段不平行的墙体的端头交角，使两段墙以指定圆角半径进行连接，圆角半径按墙中线计算倒斜角DXJ•选择第一段直墙或[设距离(D),当前距离1=0,距离2=0]<退出>:D选择倒角的第一段墙体，或输入D设定倒角的长度；•指定第一个倒角距离<0>:1200键入倒角的第一段长度如1200；•指定第二个倒角距离<0>:600键入倒角的第二段长度如600；•选择第一段直墙或[设距离(D),当前距离1=1200,距离2=600]<退出>:选择倒角的第一段墙体；•选择另一段直墙<退出>:选择倒角的第二段墙体墙体→修墙角(XQJ)•请点取第一个角点:点取第一点，输入两个对角点，框选需要处理的墙体交角或柱子、墙体造型。•请点取另一个角点:点取第二点墙体→基线对齐(JXDQ)•请点取墙基线的新端点或新连接点或[参考点(R)]<退出>:点取作为对齐点的一个基线端点，不应选取端点外的位置；•请选择墙体（注意:相连墙体的基线会自动联动!）<退出>:选择要对齐该...
