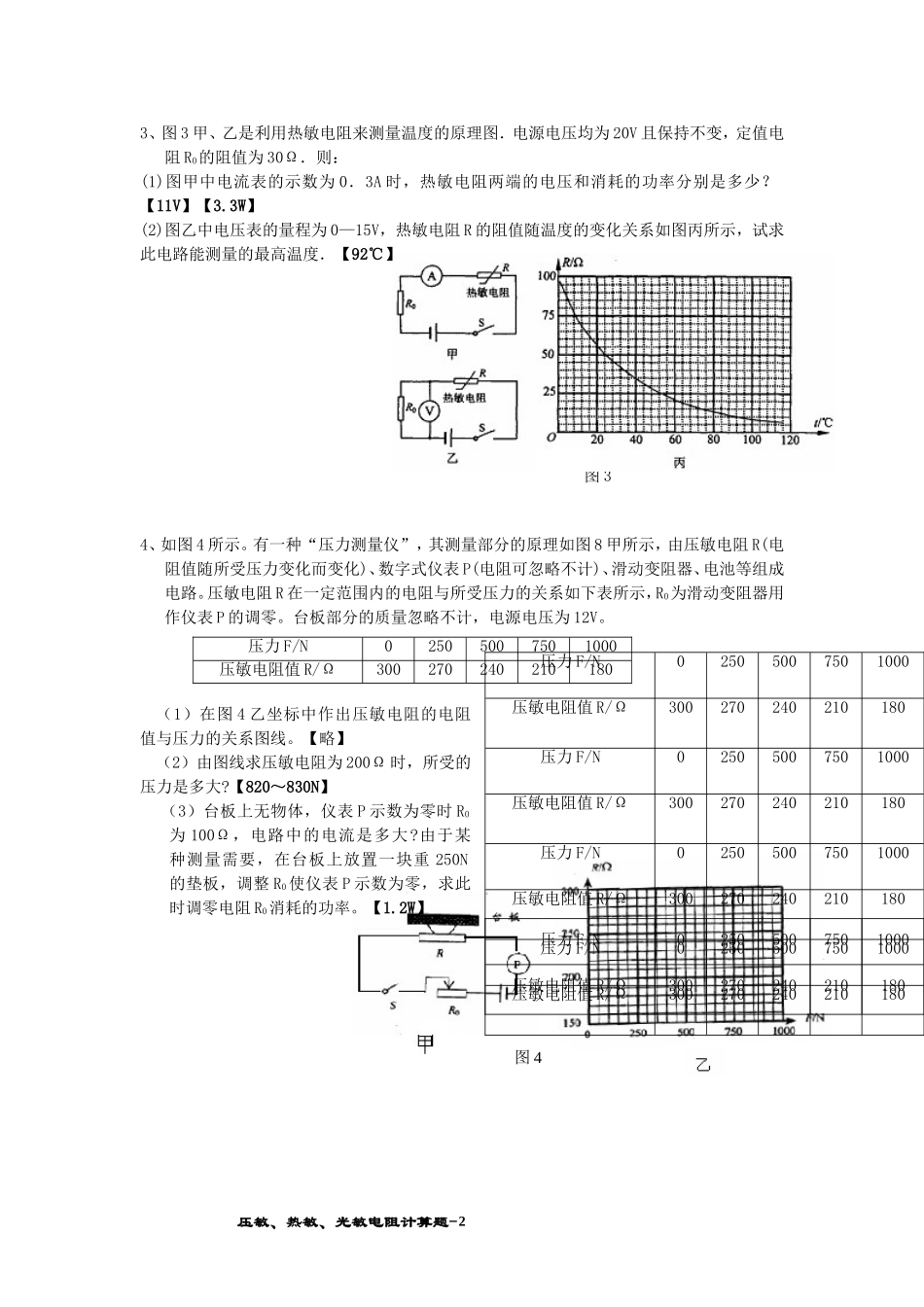

图2专题13压敏、热敏、光敏电阻计算题(4课时)1、图1甲是某电子秤的原理示意图.电压表量程为0~3V(可对应显示质量大小)。已知电阻R0=60Ω.压力传感器R的阻值随所受压力变化的图象如图1乙所示,压力传感器表面能承受的最大压强为2×l06Pa,压杆与压力传感器的接触面积是2cm2。设托盘和压杆的质量可以忽略不计,电源电压恒定不变。试求:(1)该压力传感器能承受的最大压力;【400N】(2)若要求传感器受到最大压力时,电压表的示数达到最大值,则电源电压是多大?【6V】(3)通过计算判断电子秤的刻度是否均匀。【不均匀】2、某电子磅秤原理图如图2(甲)所示,主要部件是杠杆ABO,电流表A和压力传感器(相当于电阻值会随受到的压力大小发生变化的可变电阻),其中杠杆可绕O点转动,且力臂之比AO:BO=5:1,压力传感器的电阻值R随所受到的压力F的关系图像如图2(乙)所示,秤盘与杠杆质量均忽略不计,电源电压9V,R0=60Ω,(取g=10N/kg)。求:(1)该秤的零起点(即秤盘上不放重物时)的刻度线应标在电流表刻度盘的多少mA处?【25mA】(2)当电流表示数为30mA时,秤盘上放的物体的质量为多少kg?【50kg】压敏、热敏、光敏电阻计算题-1图1图3图43、图3甲、乙是利用热敏电阻来测量温度的原理图.电源电压均为20V且保持不变,定值电阻R0的阻值为30Ω.则:(1)图甲中电流表的示数为0.3A时,热敏电阻两端的电压和消耗的功率分别是多少?【11V】【3.3W】(2)图乙中电压表的量程为0—15V,热敏电阻R的阻值随温度的变化关系如图丙所示,试求此电路能测量的最高温度.【92℃】4、如图4所示。有一种“压力测量仪”,其测量部分的原理如图8甲所示,由压敏电阻R(电阻值随所受压力变化而变化)、数字式仪表P(电阻可忽略不计)、滑动变阻器、电池等组成电路。压敏电阻R在一定范围内的电阻与所受压力的关系如下表所示,R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计,电源电压为12V。(1)在图4乙坐标中作出压敏电阻的电阻值与压力的关系图线。【略】(2)由图线求压敏电阻为200Ω时,所受的压力是多大?【820~830N】(3)台板上无物体,仪表P示数为零时R0为100Ω,电路中的电流是多大?由于某种测量需要,在台板上放置一块重250N的垫板,调整R0使仪表P示数为零,求此时调零电阻R0消耗的功率。【1.2W】压敏、热敏、光敏电阻计算题-压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω3002702402101802图5甲乙5、热敏电阻应用非常广泛,可以制成温度传感器,如图5甲所示。图中电源电压6V,定值电阻R0为100Ω,Q为温度仪表,其允许通过的最大电压为3V,温度传感器其阻值随室内温度的改变而改变,如图16乙所示。试问:(1)图甲中温度仪表D应用什么电表改装?【电压表】(2)当温度传感器R的电阻为200Ω时,室内温度是多少?【20℃】(3)当室内温度为零时,温度传感器R的功率是多少?【0.0675W】(4)图甲电路正常工作时,最高可以测的温度是多少。【40℃】6、小兰家办了一个养鸡厂,孵化小鸡昼夜需要光照,光照太强太弱都会影响孵化效果。小兰用光敏电阻为家里设计一可以测光照强弱的光强度仪表C,如图6所示,灯泡L标有“220V200W”字样,滑动变阻器R2最大阻值为100Ω。光敏电阻R1的阻值随光强度而改变,光强度越大,阻值越小。光强度符号用E表示,国际单位为坎德拉(cd)。实验测得光敏电阻的阻值R1与光强度E间的关系如下表:(1)在图6坐标中作出光敏电阻的阻值与光强度的关系图线;【略】(2)求灯泡的电阻;【242Ω】(3)当S闭合,滑片P置于最左端,光强度仪表C为零时,电路中的电流是多大?【0.44A】(4)当S断开,调节变阻器滑片P置于中点,光强度E要求达到20cd,灯泡的实际功率是多少?(保留两位小数)【99.12W】压敏、热敏、光敏电阻计算题-压力F/N02505007501000压敏电阻值R/Ω300270240210180压力F/N02505007501000压敏电阻值R/Ω30...
