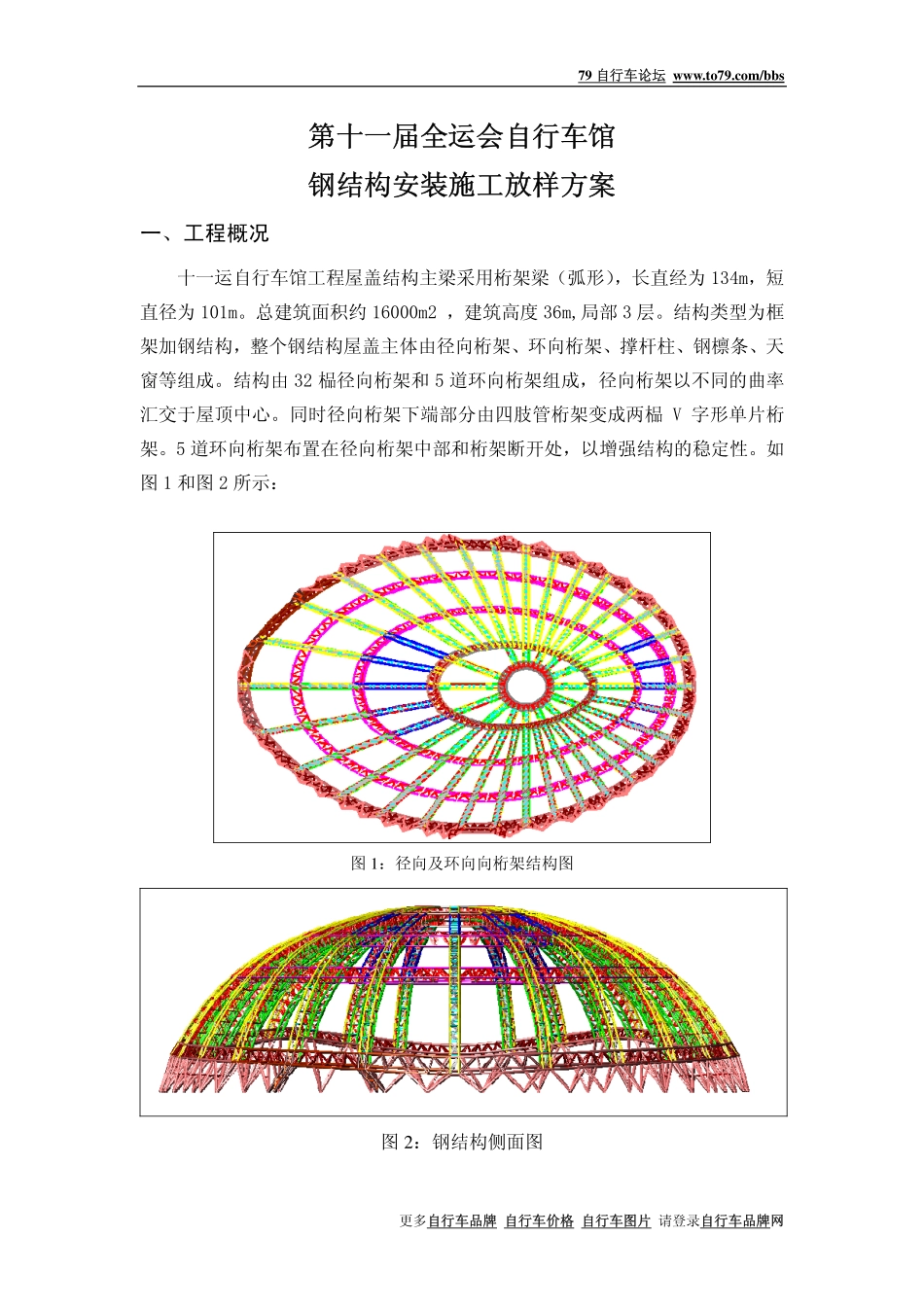

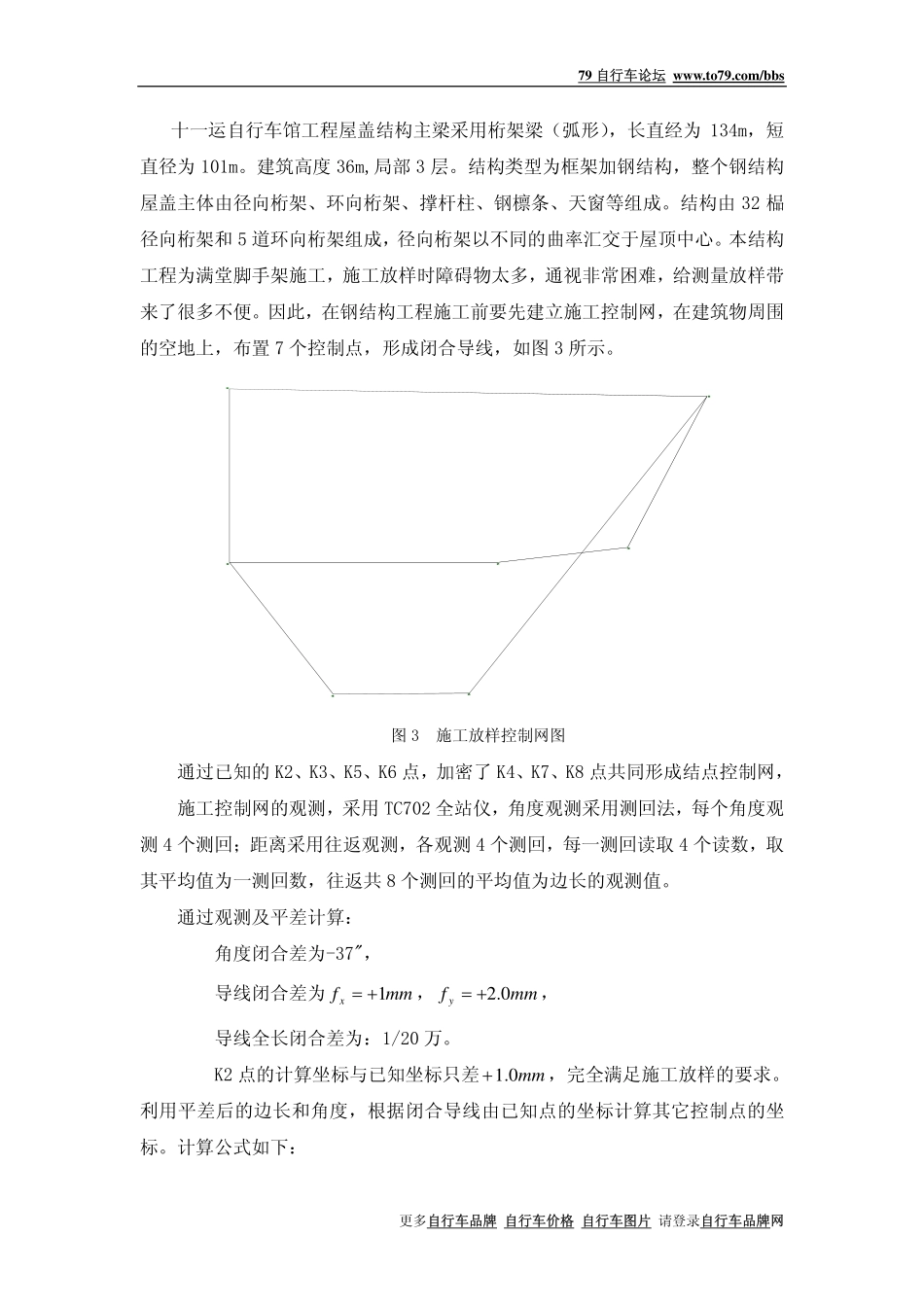

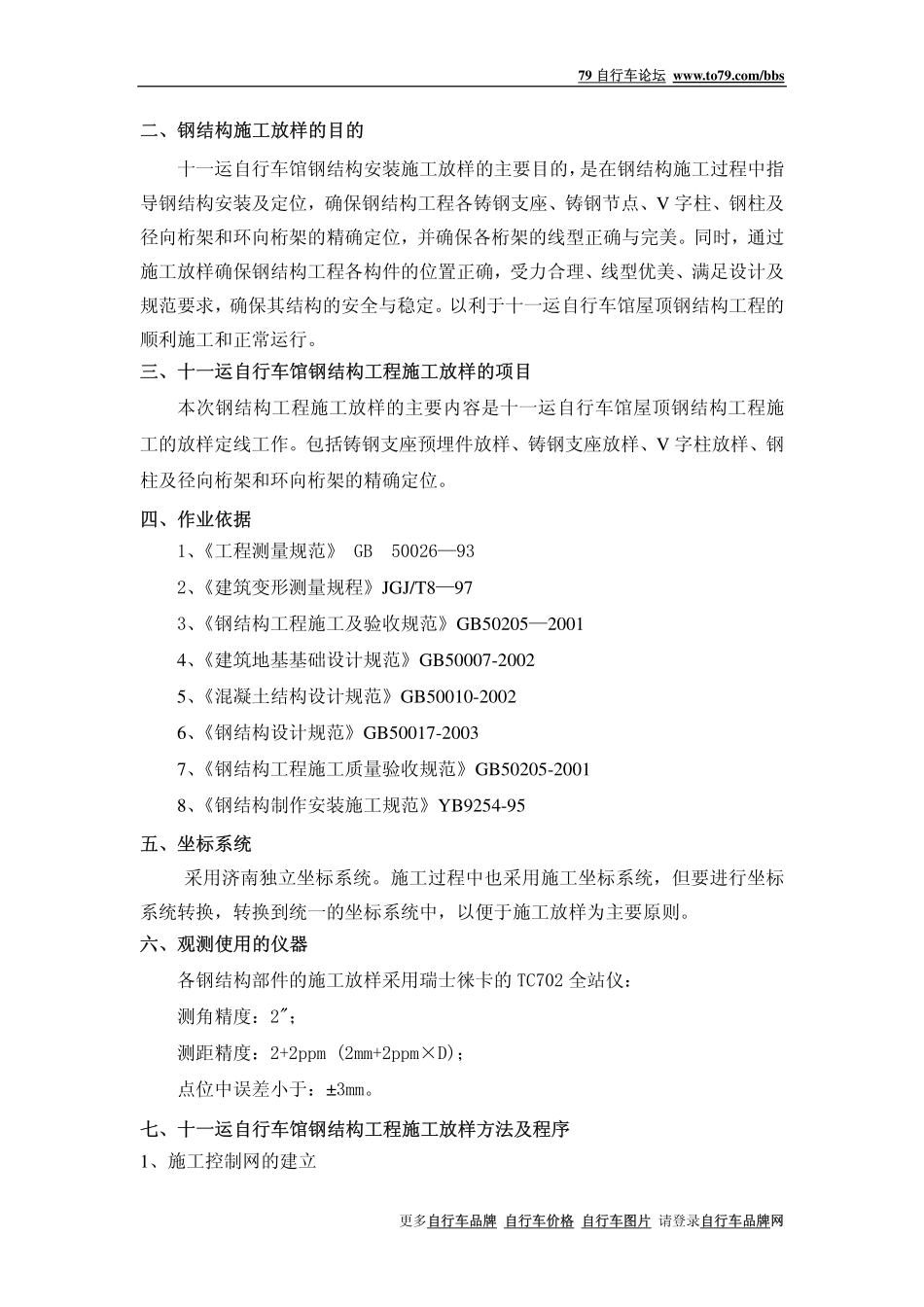

79自行车论坛www.to79.com/bbs第十一届全运会自行车馆钢结构安装施工放样方案一、工程概况十一运自行车馆工程屋盖结构主梁采用桁架梁（弧形），长直经为134m，短直径为101m。总建筑面积约16000m2，建筑高度36m,局部3层。结构类型为框架加钢结构，整个钢结构屋盖主体由径向桁架、环向桁架、撑杆柱、钢檩条、天窗等组成。结构由32榀径向桁架和5道环向桁架组成，径向桁架以不同的曲率汇交于屋顶中心。同时径向桁架下端部分由四肢管桁架变成两榀V字形单片桁架。5道环向桁架布置在径向桁架中部和桁架断开处，以增强结构的稳定性。如图1和图2所示：图1：径向及环向向桁架结构图图2：钢结构侧面图更多自行车品牌自行车价格自行车图片请登录自行车品牌网79自行车论坛www.to79.com/bbs二、钢结构施工放样的目的十一运自行车馆钢结构安装施工放样的主要目的，是在钢结构施工过程中指导钢结构安装及定位，确保钢结构工程各铸钢支座、铸钢节点、V字柱、钢柱及径向桁架和环向桁架的精确定位，并确保各桁架的线型正确与完美。同时，通过施工放样确保钢结构工程各构件的位置正确，受力合理、线型优美、满足设计及规范要求，确保其结构的安全与稳定。以利于十一运自行车馆屋顶钢结构工程的顺利施工和正常运行。三、十一运自行车馆钢结构工程施工放样的项目本次钢结构工程施工放样的主要内容是十一运自行车馆屋顶钢结构工程施工的放样定线工作。包括铸钢支座预埋件放样、铸钢支座放样、V字柱放样、钢柱及径向桁架和环向桁架的精确定位。四、作业依据1、《工程测量规范》GB50026—932、《建筑变形测量规程》JGJ/T8—973、《钢结构工程施工及验收规范》GB50205—20014、《建筑地基基础设计规范》GB50007-20025、《混凝土结构设计规范》GB50010-20026、《钢结构设计规范》GB50017-20037、《钢结构工程施工质量验收规范》GB50205-20018、《钢结构制作安装施工规范》YB9254-95五、坐标系统采用济南独立坐标系统。施工过程中也采用施工坐标系统，但要进行坐标系统转换，转换到统一的坐标系统中，以便于施工放样为主要原则。六、观测使用的仪器各钢结构部件的施工放样采用瑞士徕卡的TC702全站仪：测角精度：2"；测距精度：2+2ppm(2mm+2ppm×D)；点位中误差小于：±3mm。七、十一运自行车馆钢结构工程施工放样方法及程序1、施工控制网的建立更多自行车品牌自行车价格自行车图片请登录自行车品牌网79自行车论坛www.to79.com/bbs十一运自行车馆工程屋盖结构主梁采用桁架梁（弧形），长直经为134m，短直径为101m。建筑高度36m,局部3层。结构类型为框架加钢结构，整个钢结构屋盖主体由径向桁架、环向桁架、撑杆柱、钢檩条、天窗等组成。结构由32榀径向桁架和5道环向桁架组成，径向桁架以不同的曲率汇交于屋顶中心。本结构工程为满堂脚手架施工，施工放样时障碍物太多，通视非常困难，给测量放样带来了很多不便。因此，在钢结构工程施工前要先建立施工控制网，在建筑物周围的空地上，布置7个控制点，形成闭合导线，如图3所示。图3施工放样控制网图通过已知的K2、K3、K5、K6点，加密了K4、K7、K8点共同形成结点控制网，施工控制网的观测，采用TC702全站仪，角度观测采用测回法，每个角度观测4个测回；距离采用往返观测，各观测4个测回，每一测回读取4个读数，取其平均值为一测回数，往返共8个测回的平均值为边长的观测值。通过观测及平差计算：角度闭合差为-37"，导线闭合差为，mmfx1mmfy0.2，导线全长闭合差为：1/20万。K2点的计算坐标与已知坐标只差mm0.1，完全满足施工放样的要求。利用平差后的边长和角度，根据闭合导线由已知点的坐标计算其它控制点的坐标。计算公式如下：更多自行车品牌自行车价格自行车图片请登录自行车品牌网79自行车论坛www.to79.com/bbs更多自行车品牌自行车价格自行车图片请登录自行车品牌网cos0Dxxisin0Dyyi2、柱脚预埋件的安装定位测量柱脚预埋件如图3所示：图3：柱脚预埋件图4：柱脚预埋件平面图柱脚预埋件的放样：由于柱脚预埋件的中心是被挖空中，无法进行实际放样，因此，在柱脚预埋件放样时，是通过放样每一个预埋钢板的四个边中心点，如图4所示，通过...
