透视图中局部的简捷画法VIP免费

透视图中局部的简捷画法_第1页
1/6
透视图中局部的简捷画法_第2页
2/6
透视图中局部的简捷画法_第3页
3/6

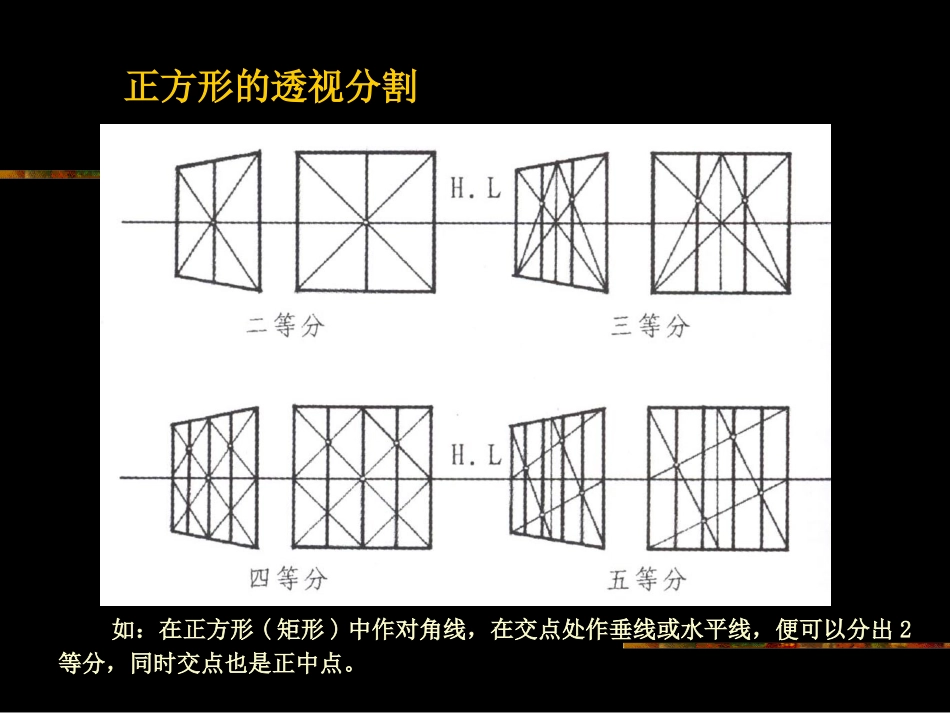

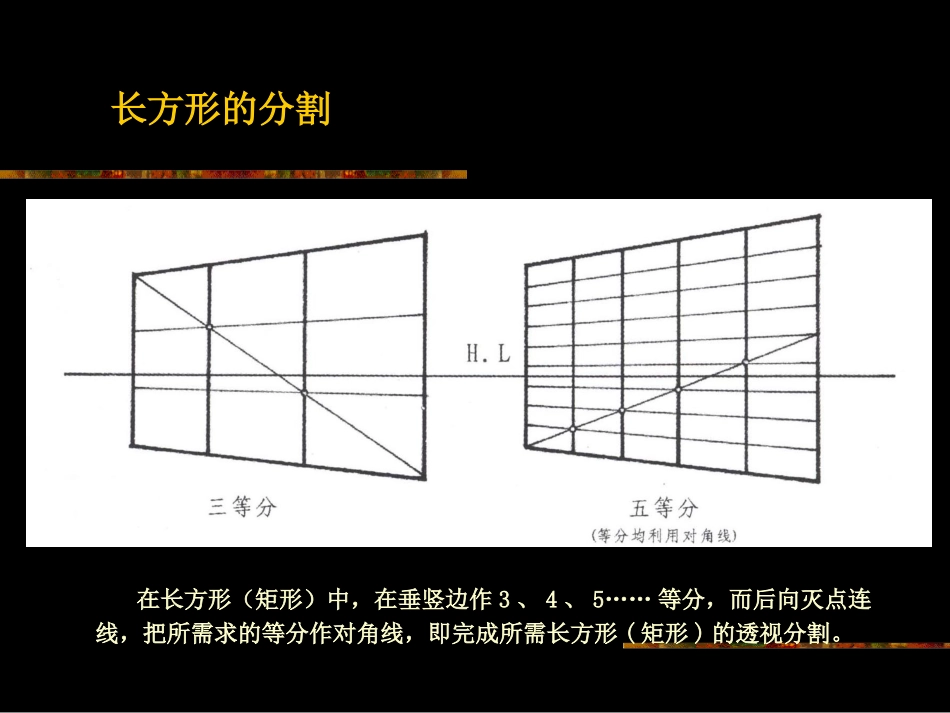

正方形的透视分割如:在正方形(矩形)中作对角线,在交点处作垂线或水平线,便可以分出2等分,同时交点也是正中点。长方形的分割在长方形(矩形)中,在垂竖边作3、4、5……等分,而后向灭点连线,把所需求的等分作对角线,即完成所需长方形(矩形)的透视分割。扩展先画好一个正方形(或矩形),而后连接Ce对角线并延长,它与正方形(或矩形)AB、CD的延长线相交,即完成扩展。
