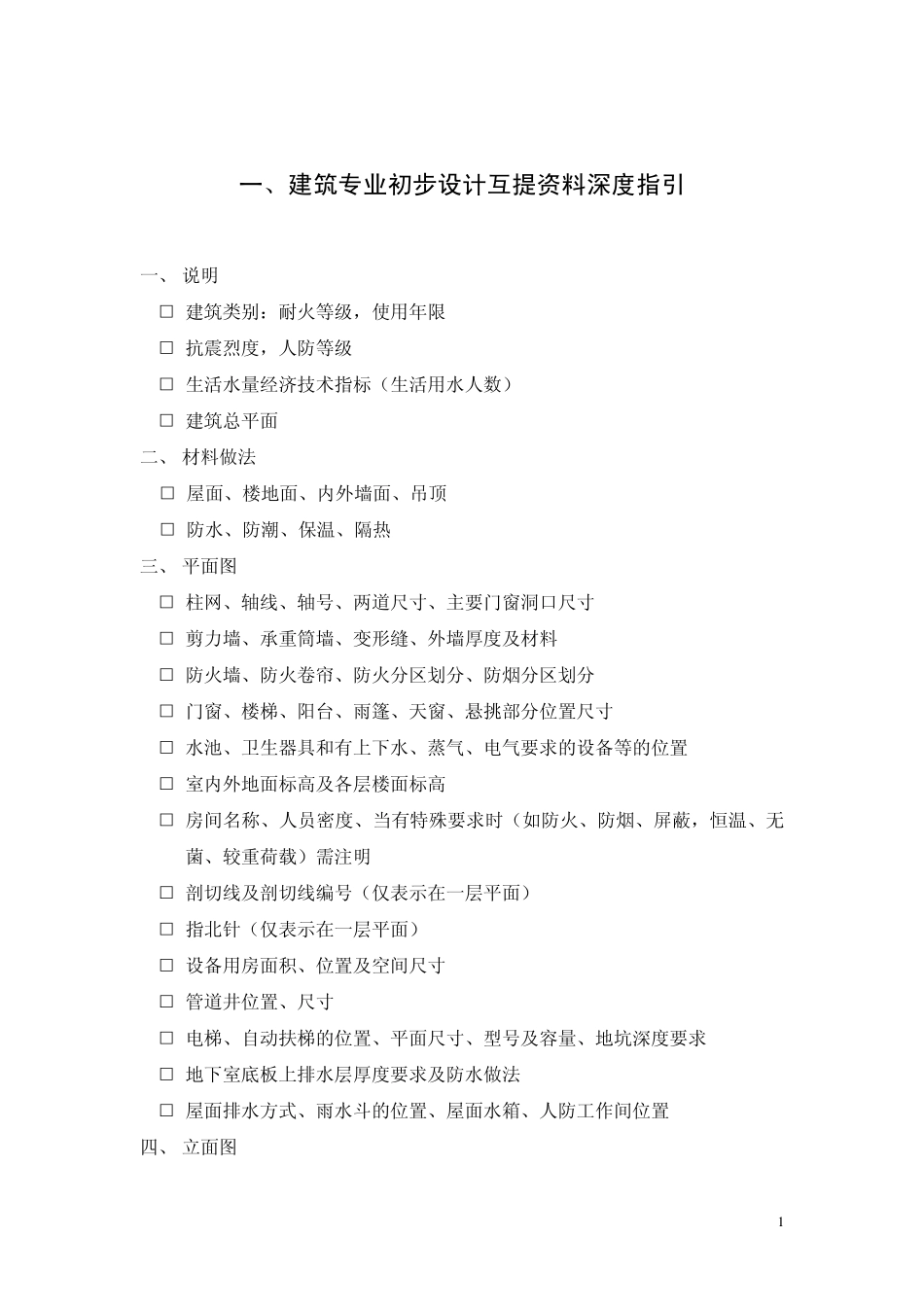

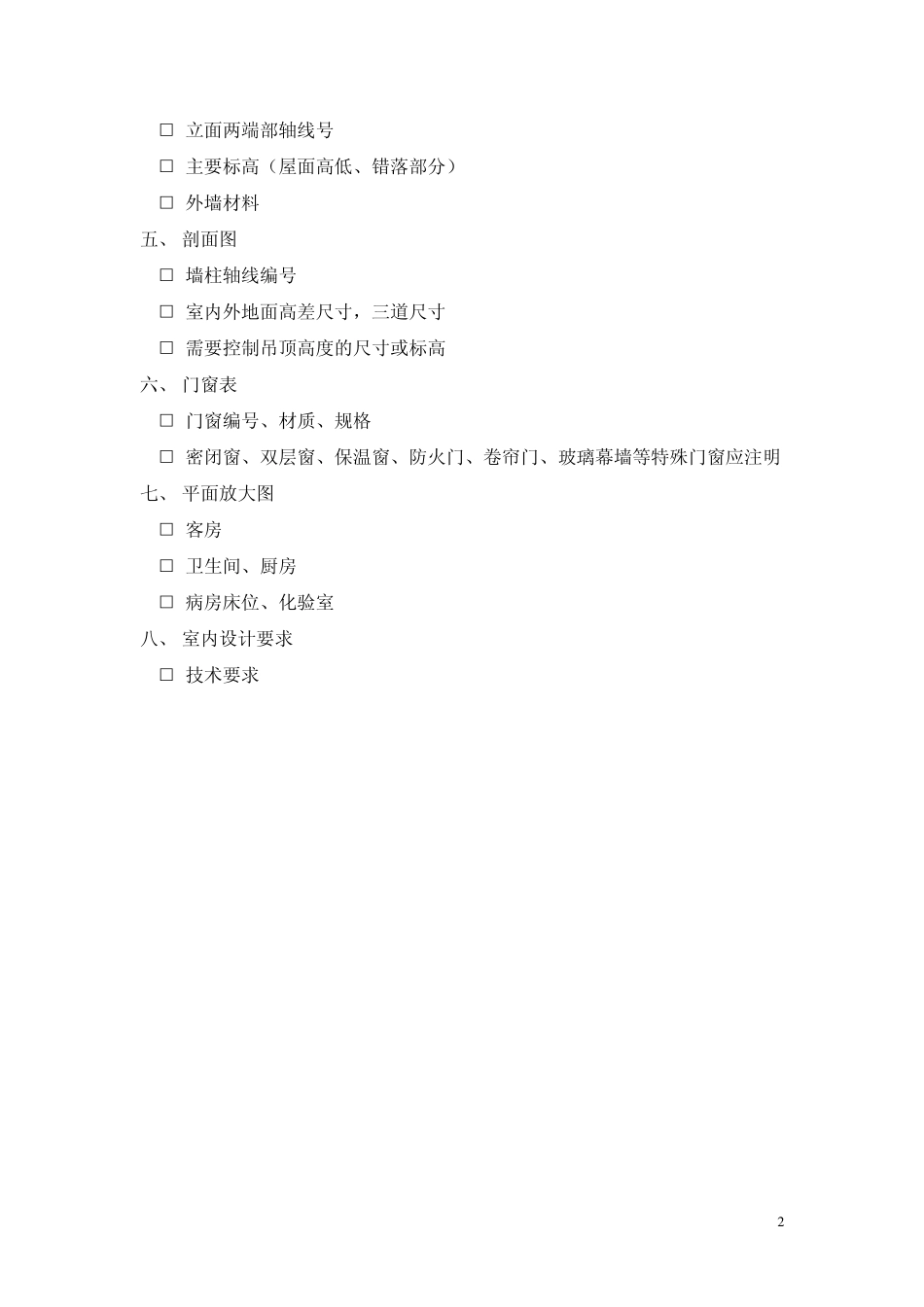

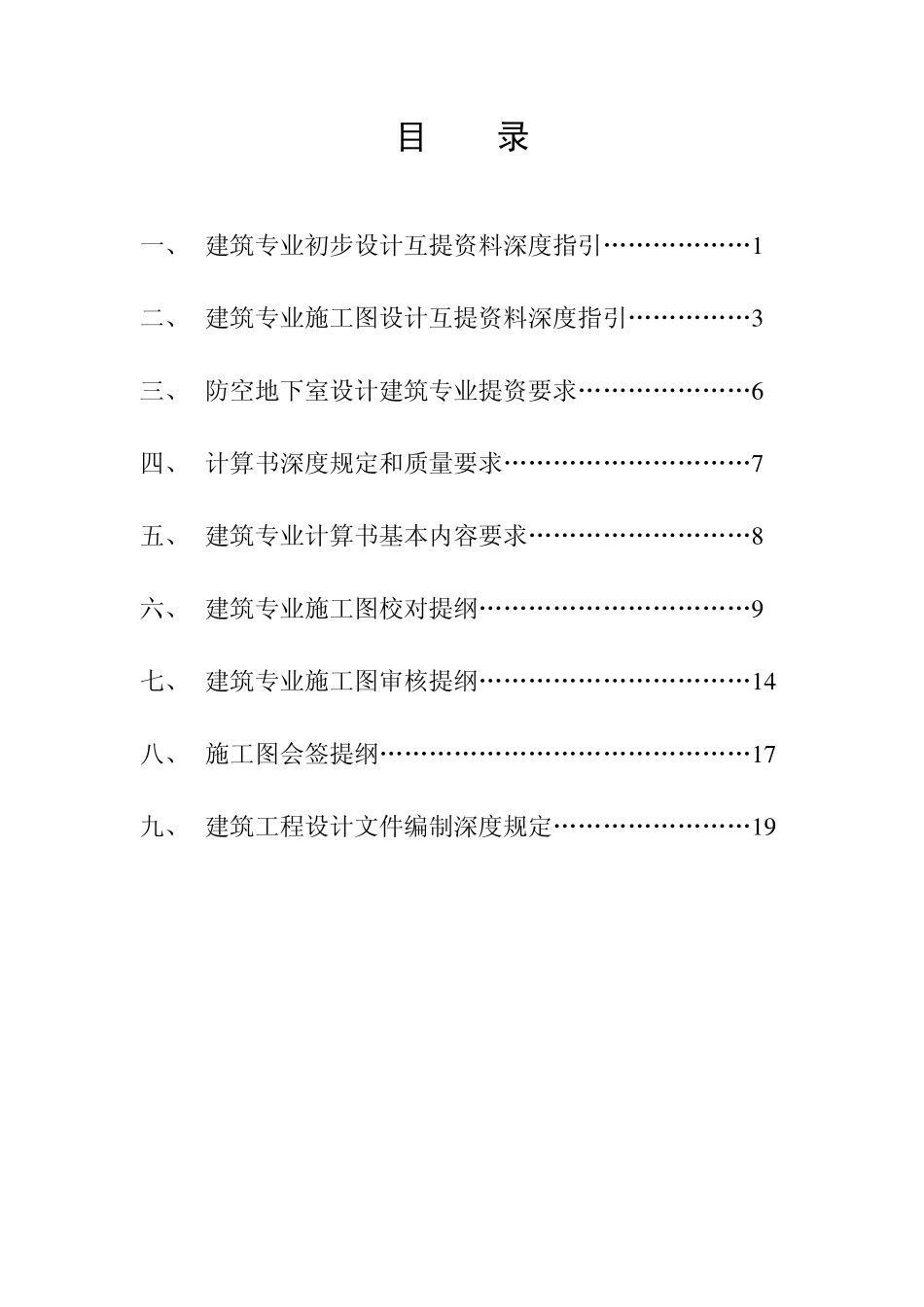

目录一、建筑专业初步设计互提资料深度指引………………1二、建筑专业施工图设计互提资料深度指引……………3三、防空地下室设计建筑专业提资要求…………………6四、计算书深度规定和质量要求…………………………7五、建筑专业计算书基本内容要求………………………8六、建筑专业施工图校对提纲……………………………9七、建筑专业施工图审核提纲……………………………14八、施工图会签提纲………………………………………17九、建筑工程设计文件编制深度规定……………………19一、建筑专业初步设计互提资料深度指引一、说明□建筑类别:耐火等级,使用年限□抗震烈度,人防等级□生活水量经济技术指标(生活用水人数)□建筑总平面二、材料做法□屋面、楼地面、内外墙面、吊顶□防水、防潮、保温、隔热三、平面图□柱网、轴线、轴号、两道尺寸、主要门窗洞口尺寸□剪力墙、承重筒墙、变形缝、外墙厚度及材料□防火墙、防火卷帘、防火分区划分、防烟分区划分□门窗、楼梯、阳台、雨篷、天窗、悬挑部分位置尺寸□水池、卫生器具和有上下水、蒸气、电气要求的设备等的位置□室内外地面标高及各层楼面标高□房间名称、人员密度、当有特殊要求时(如防火、防烟、屏蔽,恒温、无菌、较重荷载)需注明□剖切线及剖切线编号(仅表示在一层平面)□指北针(仅表示在一层平面)□设备用房面积、位置及空间尺寸□管道井位置、尺寸□电梯、自动扶梯的位置、平面尺寸、型号及容量、地坑深度要求□地下室底板上排水层厚度要求及防水做法□屋面排水方式、雨水斗的位置、屋面水箱、人防工作间位置四、立面图1□立面两端部轴线号□主要标高(屋面高低、错落部分)□外墙材料五、剖面图□墙柱轴线编号□室内外地面高差尺寸,三道尺寸□需要控制吊顶高度的尺寸或标高六、门窗表□门窗编号、材质、规格□密闭窗、双层窗、保温窗、防火门、卷帘门、玻璃幕墙等特殊门窗应注明七、平面放大图□客房□卫生间、厨房□病房床位、化验室八、室内设计要求□技术要求2二、建筑专业施工图设计互提资料深度指引第一次提条件内容:一、平面图□柱网布置、轴线编号、三道尺寸□剪力墙、核心筒承重墙、防火墙、变形缝等位置及内外墙厚度、隔墙位置尺寸□防火分区、防烟分区□厨房卫生间的设备定位(另行绘制平面放大时可不注尺寸)、设备用房、管井、通风道、排烟道、烟囱、垃圾道位置及尺寸□楼梯、电梯位置尺寸,电梯型号、载重量、速度,电梯机房位置尺寸□室外地面标高、各层标高□房间名称、使用人数、有特殊要求房间应注明(防火、防爆、屏蔽、恒温、无菌、荷载较大等)□剖切线及剖切线编号(仅表示在一层平面)□指北针(仅表现在一层平面)□注明扩建要求或新旧建筑的衔接关系,分区画图时要画平面示意图,分区的轴线衔接关系。二、立面图□立面两端部的轴线编号□外墙材质□三道尺寸(层间尺寸、窗洞口尺寸、消防总高度)三、剖面图□墙柱的轴线和编号□二道高度尺寸及层标高、室外标高,需要标明的门洞顶标高、窗口高度及窗台标高或吊顶控制标高。3第二次提条件内容:四、平面图□阳台、雨篷、天窗、悬挑部分、跑马廊、内天井的位置及尺寸□设备吊装孔、施工预留孔洞的位置及尺寸□屋顶平面、阳台、外走廊、露台排水方式、排水坡向、坡度、雨水口位置上人孔位置、屋面做法编号、屋顶水箱、人防报警间位置、擦窗机的设置□人防部位(详防空地下室提次要求),防火分区疏散楼梯位置、尺寸,地下汽车库停车方式及行车路线、天井、采光井、集水井、排水沟、排水方向□门窗定位尺寸、编号、门的开启方式、门洞尺寸卷帘门位置□阳台、外廊、浴厕、地坑等局部降低或抬高处标高(设垫层、找坡层、隔音层、防水层等复杂地面构造要标注结构板标高)五、立面图□室内外地面标高、各层地面标高、挑檐或女儿墙顶标高、屋面突出部分及高低错落部分的标高□剖面上表示不到的窗门等高度或标高三、剖面图□挑檐或女儿墙顶、烟囱顶、水箱顶、电梯机房、出层面楼梯间的标高□地下室地面、管沟、顶等的标高□需控制吊顶高度的尺寸或标高四、门窗表□门窗编号、材质、规格□注明密闭窗、双层窗、保温窗、防火门、卷帘门、...
