盾构机液压油更换说明VIP免费

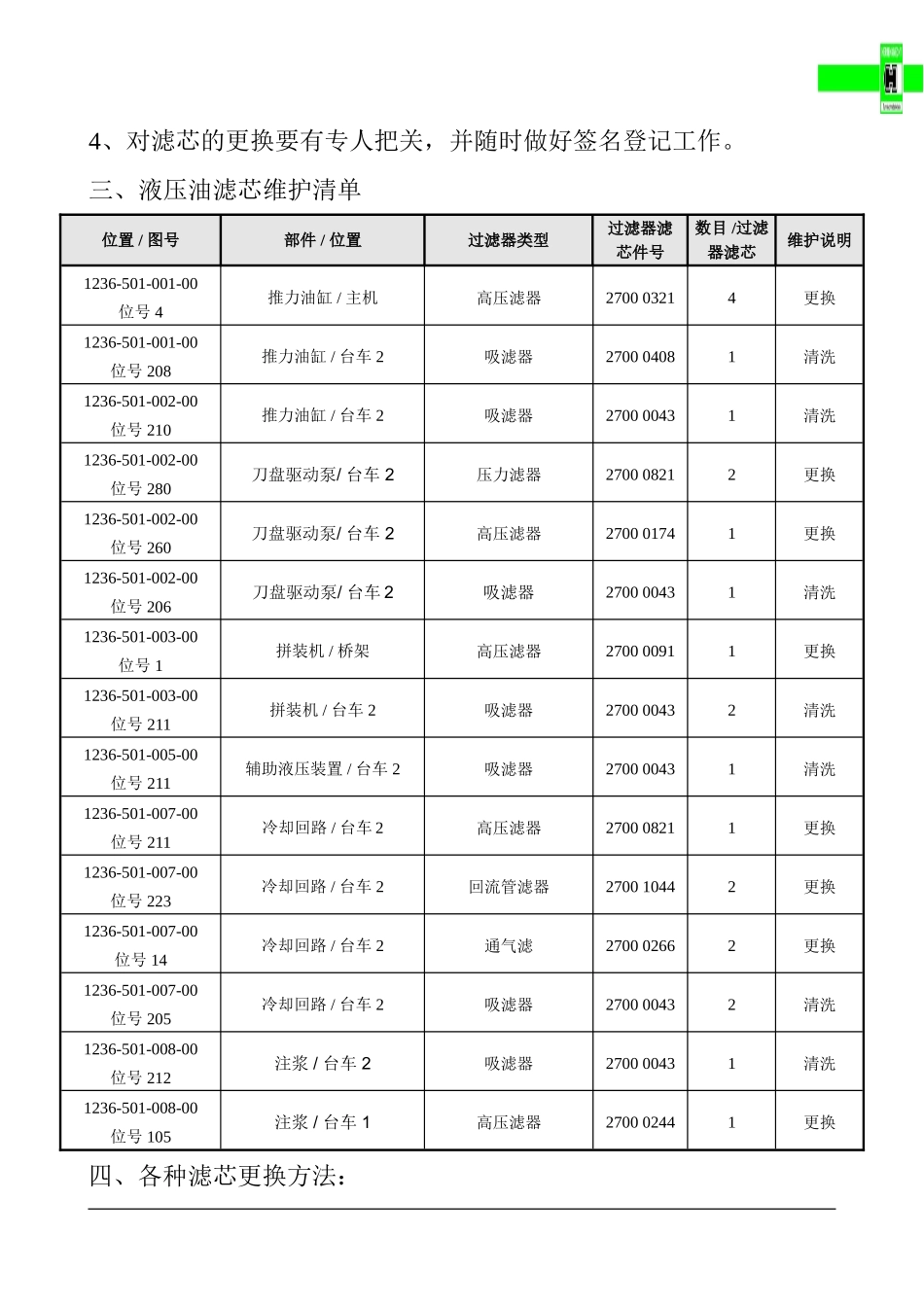

盾构机液压油更换技术交底一、盾构机液压油更换技术要求：1、在换油前，必须确保液压系统已经卸压；2、在松开任何接头之前，要彻底地清洁接头和周围区域，在换油过程中应避免污染液压油。3、在往液压油箱填充新液压油时，必须遵守下面的步骤：1）、使液压设备以及过滤和冷却回路泵停止；2）、关闭冷却回路中的阀(1)；3）、联接液压油填充系统，填充系统由油桶、进给泵等组成；4）、打开阀(2)并启动填充系统的操作。5）、在达到填充高度以后，按相反的顺序进行操作。4、换油作业完成后，在重新启动盾构机之前，要确保所有的阀门，特别是吸油阀是打开的。5、液压油更换作业顺序：放旧液压油→更换滤芯→填充新液压油。二、对参与换油的人员要求：1、所有参与换油的人员必须认真阅读此技术交底，正确理解各条款，严禁凭感觉蛮干的行为；2、在换油中各岗位的人员必须进行现场培训，严禁不经培训就进行作业的行为；3、在换油和滤芯更换过程中，必须确保工具、手等干净整洁，严防液压系统被污染，认真细致地进行每一道工序，坚决杜绝马马乎乎的工作作风。4、对滤芯的更换要有专人把关，并随时做好签名登记工作。三、液压油滤芯维护清单位置/图号部件/位置过滤器类型过滤器滤芯件号数目/过滤器滤芯维护说明1236-501-001-00位号4推力油缸/主机高压滤器270003214更换1236-501-001-00位号208推力油缸/台车2吸滤器270004081清洗1236-501-002-00位号210推力油缸/台车2吸滤器270000431清洗1236-501-002-00位号280刀盘驱动泵/台车2压力滤器270008212更换1236-501-002-00位号260刀盘驱动泵/台车2高压滤器270001741更换1236-501-002-00位号206刀盘驱动泵/台车2吸滤器270000431清洗1236-501-003-00位号1拼装机/桥架高压滤器270000911更换1236-501-003-00位号211拼装机/台车2吸滤器270000432清洗1236-501-005-00位号211辅助液压装置/台车2吸滤器270000431清洗1236-501-007-00位号211冷却回路/台车2高压滤器270008211更换1236-501-007-00位号223冷却回路/台车2回流管滤器270010442更换1236-501-007-00位号14冷却回路/台车2通气滤270002662更换1236-501-007-00位号205冷却回路/台车2吸滤器270000432清洗1236-501-008-00位号212注浆/台车2吸滤器270000431清洗1236-501-008-00位号105注浆/台车1高压滤器270002441更换四、各种滤芯更换方法：1、回流管滤芯更换方法：步骤：1.关闭设备并降低压力。2.旋下过滤器帽(3)并把它提起。3.通过提升，把过滤器外壳(5)和滤芯(2)移开。4.通过轻微地向前和向后运动，从过滤器外壳(5)中除去过滤器滤芯(2)。检查滤芯表面的可见杂质（可见颗粒可以是设备的部件将要失效的警告信号）。5.对过滤器外壳(5)进行清洁。6.检查过滤器盖(1)过滤器帽(3)是否损坏。必须更换损坏的零件。7.确信O型密封圈(4)和过滤器帽(3)没有损坏。轻微地加清洁的液压油。8.把滤芯(2)插入外壳(5)中并安装。把过滤器帽(3)装回并旋紧。9.给液压系统加压，并检查过滤器是否漏油。2、刀盘驱动压力滤芯和冷却过滤回路压力滤芯更换方法：步骤:1.关闭设备并降低压力。2.旋转一周半，打开气门螺钉(5)。3.打开排油螺栓(6)并把大约1.5l液压油排到合适的容器中(收集的液压油不可以倒回油箱)。4.用手逆时针连同贯头螺钉一起打开帽(1)并把它取下。5.取出过滤器滤芯(3)并检查滤芯表面的可见杂质（可见颗粒可以是设备的部件将要失效的警告信号）。6.检查帽(1)和旁路阀是否损坏。损坏的零件必须更换。确保没有污物进入中心轴的钻孔。7.稍微给滤芯的O型密封圈(4)加干净的液压油，并沿过滤器外壳(2)的中心轴直推过滤器滤芯(3)。8.稍微给帽(1)的螺纹加清洁的液压油，并用手把它拧紧。9.检查所有打开的螺丝是否已被再次旋紧。10.给液压系统加压，并检查过滤器是否漏油。3、高压油滤芯更换方法：步骤:1.关闭设备并降低压力。2.旋开过滤器外壳(2)并把流出的液压油收集到一个容器中(收集的液压油不可以倒回油箱).3.取出过滤器滤芯(3)并检查滤芯表面的可见杂质（可见颗粒可以是设备的部件将要失效的警告信号）。4.检查帽(1)和旁路阀是否损坏。损坏的零件必须更换。5.检查过滤器帽(1)的O-型密封圈(5)和支撑环(6)是否损坏。如果需...
