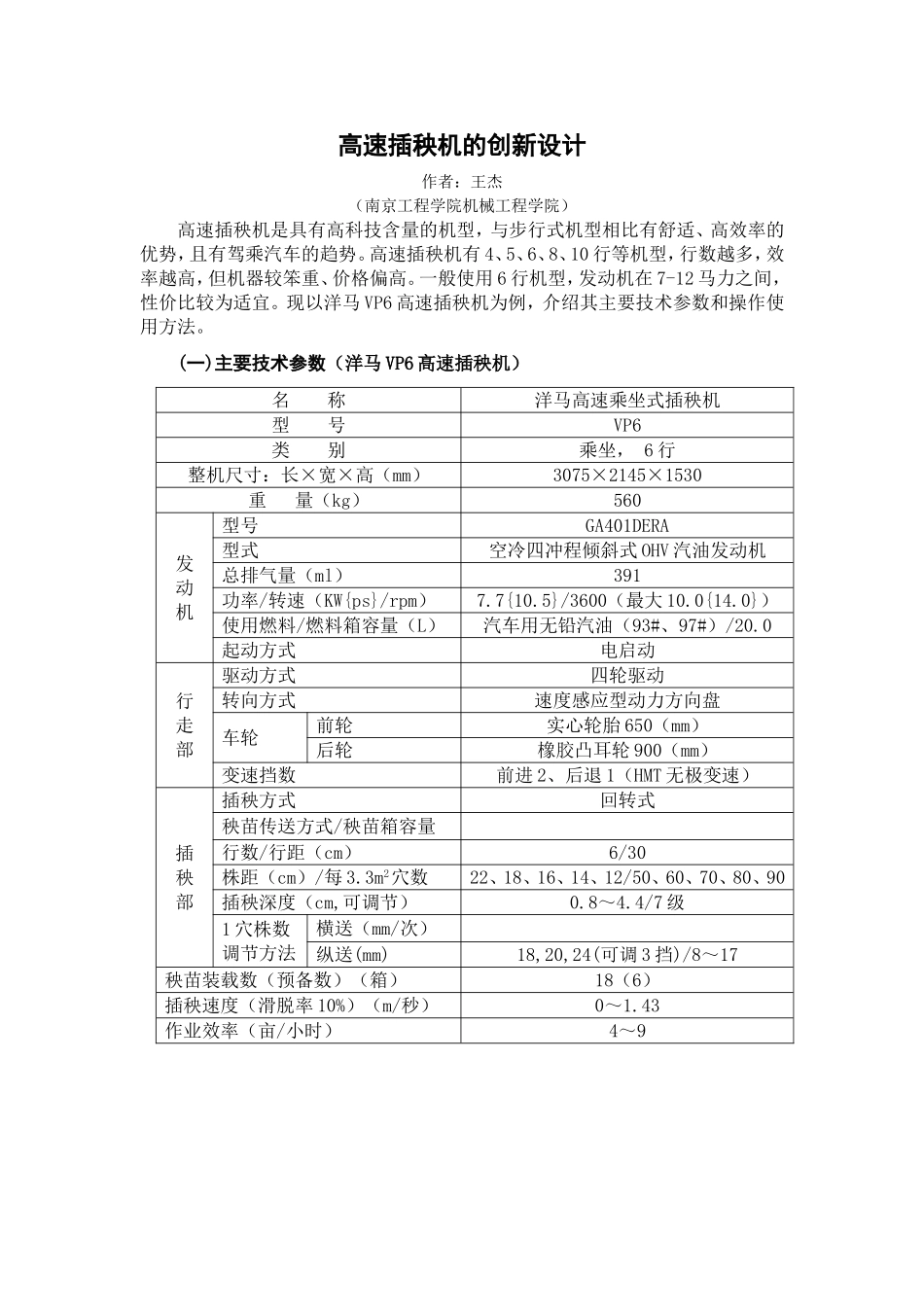

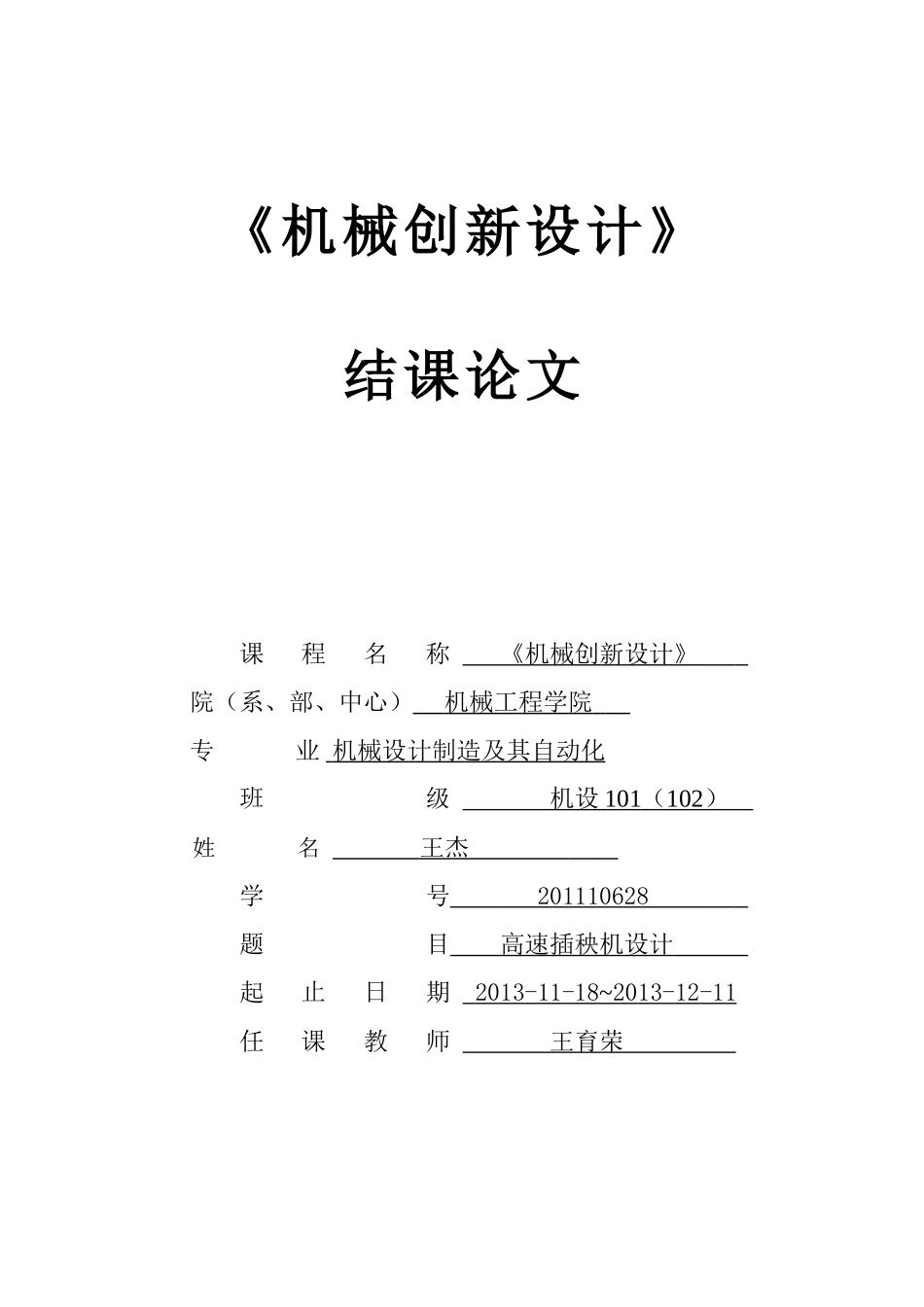

《机械创新设计》结课论文课程名称《机械创新设计》院（系、部、中心）机械工程学院专业机械设计制造及其自动化班级机设101（102）姓名王杰学号201110628题目高速插秧机设计起止日期2013-11-18~2013-12-11任课教师王育荣高速插秧机的创新设计作者：王杰（南京工程学院机械工程学院）高速插秧机是具有高科技含量的机型，与步行式机型相比有舒适、高效率的优势，且有驾乘汽车的趋势。高速插秧机有4、5、6、8、10行等机型，行数越多，效率越高，但机器较笨重、价格偏高。一般使用6行机型，发动机在7-12马力之间，性价比较为适宜。现以洋马VP6高速插秧机为例，介绍其主要技术参数和操作使用方法。(一)主要技术参数（洋马VP6高速插秧机）名称洋马高速乘坐式插秧机型号VP6类别乘坐，6行整机尺寸：长×宽×高（mm）3075×2145×1530重量（kg）560发动机型号GA401DERA型式空冷四冲程倾斜式OHV汽油发动机总排气量（ml）391功率/转速（KW{ps}/rpm）7.7{10.5}/3600（最大10.0{14.0}）使用燃料/燃料箱容量（L）汽车用无铅汽油（93#、97#）/20.0起动方式电启动行走部驱动方式四轮驱动转向方式速度感应型动力方向盘车轮前轮实心轮胎650（mm）后轮橡胶凸耳轮900（mm）变速挡数前进2、后退1（HMT无极变速）插秧部插秧方式回转式秧苗传送方式/秧苗箱容量行数/行距（cm）6/30株距（cm）/每3.3m2穴数22、18、16、14、12/50、60、70、80、90插秧深度（cm,可调节）0.8～4.4/7级1穴株数调节方法横送（mm/次）纵送(mm)18,20,24(可调3挡)/8～17秧苗装载数（预备数）（箱）18（6）插秧速度（滑脱率10%）（m/秒）0～1.43作业效率（亩/小时）4～9插秧机各部分名称（洋马VP6）(1)驾驶座(5)中央标杆(9)油箱(2)发动机(6)预备载秧台(10)取苗量调节手柄(3)后视镜(7)划线杆(11)插植深度调节手柄(4)前照灯(8)燃料开关(12)横向切换手柄(13)载秧台(18)压苗棒(22)预备载秧(14)苗床压杆(19)秧门导轨台(23)侧标杆(15)阻苗器(20)折叠式侧保险杆兼支架(24)前轮(16)浮船(21)转向灯(25)后轮(17)秧爪(1)方向盘(7)NicetyUFO操作开关(12)刹车锁止手柄(2)主变速手柄(8)钥匙开关(13)变速踏板(3)风门手柄(9)速度固定手柄(14)刹车踏板(4)方向盘倾斜手柄(10)油门手柄(15)单元离合器(5)株数变速手柄(11)插植手柄(16)油压感度手柄(6)差速锁止踏板（前轮）(17)油压锁止手柄(1)补苗报警灯(5)转向灯开关(9)油箱(2)油量表(6)单元离合器报警灯(10)取苗量调节手柄(3)喇叭按钮(7)划线杆(11)插植深度调节手柄(4)前照灯开关(8)燃料开关(12)横向切换手柄(二)主要部件的调整高速插秧机自动化程度高，但仍需进行必要的检查和调整，保持插秧机良好的性能，并使驾驶更为舒适。洋马VP6插秧机主要调整部位如下：1.驾驶座位驾驶座位的位置可通过平头销的孔位和前后调节杆的调节进行。(1)用平头销调节：拆下开口销，拔出平头销，移动驾驶座位到合适位置，再插入平头销，用开口销固定。(2)用前后调节杆调节：拉起前后调节杆，前后调节驾驶座位到合适位置，松开前后调节杆，驾驶座位即被固定。2.变速踏板角度变速踏板的角度可通过平头销进行2档调节。拆下开口销，拔出平头销，改变变速踏板角度，插入平头销，用开口销固定。3.方向盘位置方向盘位置可通过方向盘倾斜调节手柄进行2档调节。把方向盘倾斜调节手柄置于[解除]位置，同时把方向盘调节到便于操作的角度，将方向盘倾斜调节手柄回到[锁定]位置，即可固定方向盘。4.秧门导轨与秧爪间隙将载秧台移至中央，把秧规固定在取苗口上，用手转动回转箱，确认秧爪头部对准秧规上的刻线。如需调节，松开回转箱的固定螺母，轻轻敲击螺栓端面，松开锥形销，左右晃动回转箱，把秧爪头部对准秧规上的刻线，然后旋入、紧固回转箱固定螺母。注意：手动转动回转箱请关闭发动机，单人操作，慢速进行。主变速手柄置于[补苗]位置，插植手柄置于[合]位置。5.推杆与秧爪间隙用手转动回转箱，确认当推杆位于秧爪的头部时，推杆与秧爪的间隙为0.1—0.6mm。如需调整，拆下秧爪支架的安装螺栓，将附属垫片（0.2mm）放入秧爪与秧爪安装座之间，安原样安装好秧爪支架，再次确认推杆与秧爪之间的间隙。6.秧爪的检查与更换秧爪磨损超过3...
