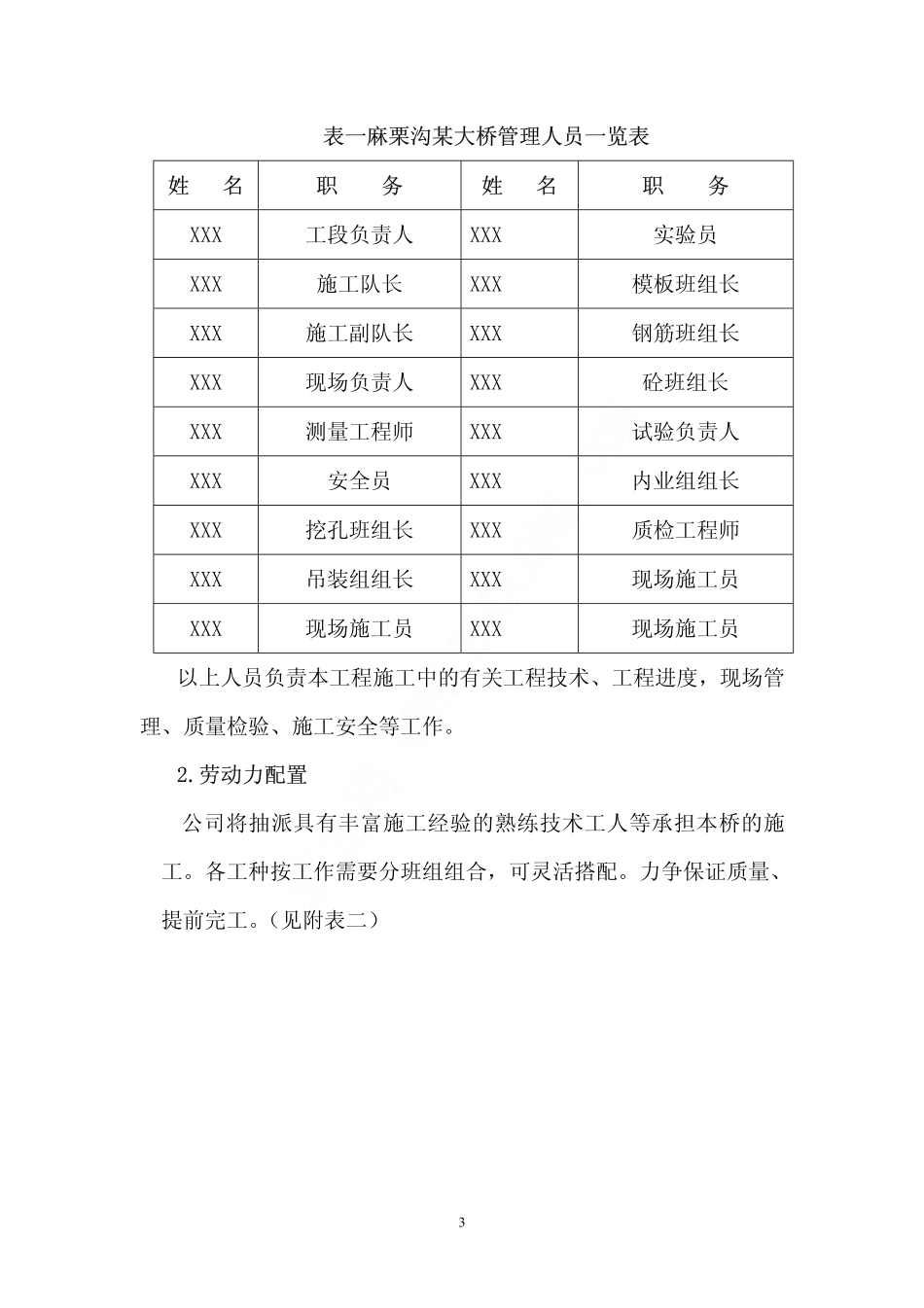

筑龙网WWW.ZHULONG.COM1麻栗沟某大桥施工方案一、工程概况：麻栗沟某大桥横跨深谷，地势险要，两次跨越国道108线，是一座长411米的简支梁桥。该桥主跨为7跨40米简支T型梁，引桥为6跨20米简支空心梁，均为后张法预制梁件。该桥设计荷载汽—20，挂—120级，桥面净宽2*12.25米。该桥基础穿过漂石质土、卵石质土、强-弱风化砂岩，地基承载力好。除7#8#墩桩基础采用人工挖孔桩外，其它基础均为扩大基础（含两岸重力式桥台基础），基础共挖土方约1万余方，挖石方1万余方。该桥的桥墩3#4#5#6#7#8#9#10#为空心墩，双柱式钢筋砼变截面高墩，空心高度为6米，空心段侧壁厚均为40cm，空心节段设30cm横隔板，墩柱间设2*1.6米系梁，系梁垂直间距15米，设在变截面侧；其余为实心墩。其中7#、8#墩离地面高度达60余米，其余墩高在15～40米之间。在墩横向为180cm—b的变截面，在墩纵向为70：1坡度的200cm等截面。二、工程地质及水文状况1、工程地质：麻栗沟某大桥的工程地质桥位区西昌岸为陡坡地形，二级阶地，最大坡度为60-50度。攀岸为二级直坡，坡度在80度左右。最高海拔1520米，沟底海拔1450米，阶地高程一般在1470-1480米。桥位基岩为钙质胶结的块状砾石，漂石质土，河床底为强弱风化砂岩，岩性单一，构造简单。两岸坡度较陡，单地基稳定，可做桥位扩大基础及桩基筑龙网WWW.ZHULONG.COM2持力层。2、水文地质桥位区地表水主要为麻栗沟流水，流水面高程为1450米，另一地表水为在西昌岸第二跨中间的农用灌溉沟，流水高程在1505米。桥位区地下水为孔隙水，裂屑水。流量随季节性变化，雨季明显，其余时候地下水不明显。3、特殊地质西昌地区多为冲洪积散层，遇水易软化，雨季施工可能散落碎石。西昌地区风力较大，一般在3—5米/秒，较大在10米/秒。三、编制依据：1.XX高速公路土建工程**合同段施工招标文件；2.XX高速公路土建工程**合同段施工设计图纸；3.XX高速公路土建工程**合同段现场资料；4.现行国家交通部，地方政府颁布的有关技术规范、标准和法律、法规；5.四川省交通厅颁布的公路工程相关管理及施工细则；四、人员组织及机具、设备安排1、管理人员（附表一）筑龙网WWW.ZHULONG.COM3表一麻栗沟某大桥管理人员一览表姓名职务姓名职务XXX工段负责人XXX实验员XXX施工队长XXX模板班组长XXX施工副队长XXX钢筋班组长XXX现场负责人XXX砼班组长XXX测量工程师XXX试验负责人XXX安全员XXX内业组组长XXX挖孔班组长XXX质检工程师XXX吊装组组长XXX现场施工员XXX现场施工员XXX现场施工员以上人员负责本工程施工中的有关工程技术、工程进度，现场管理、质量检验、施工安全等工作。2.劳动力配置公司将抽派具有丰富施工经验的熟练技术工人等承担本桥的施工。各工种按工作需要分班组组合，可灵活搭配。力争保证质量、提前完工。（见附表二）筑龙网WWW.ZHULONG.COM4表二麻栗沟某大桥劳动力配置表工种数量工种数量钢筋工30人混凝土工24人焊工4人挖孔工20人电工1人普工20人模板工16人起重工5人3.机具设备进场情况、测量仪器与原材料来源麻栗沟某大桥基础采用机械开挖及人工配合，并配支挡设备，墩柱施工用模板，提升设备，钢筋制作设备，混凝土浇筑设备等。具体见（见附表三、四）筑龙网WWW.ZHULONG.COM5附表三麻栗沟某大桥机具设备进场情况表序号设备名称产地数量备注1ZL50型装载机柳工1新购2挖掘机CAT1完好3500L搅拌机郑州2新购41200L配料机郑州1套新购53m3砼运输灌温州3新购6振动棒四川10完好71T翻斗车武汉2完好830KVA电焊机上海4完好9Φ40弯曲机上海2新购10Φ40切断机上海2新购11空压机河北2完好123T卷扬机河北3完好132T卷扬机河北4完好14120KW发电机上海1完好1525T吊车上海1新购16400KVA变压器四川1套完好17Pentax全站仪水准仪上海各1台新购18强制式拌和机四川2台新购19塔吊四川2座新购20架管四川10000米新购21架桥机河北1台完好22千斤顶四川10个完好23胶轮车四川12个完好24定型钢模板（梁板、墩柱）四川各8套新购25泵车四川1套新购筑龙网WWW.ZHULONG.COM6附表四麻栗沟某大桥原材料来源表序号材料名称产地备注1钢筋攀钢、成钢2河沙黄水砂场3卵石黄水砂场4水泥峨眉五、施工工艺5.1、人工挖孔桩及扩大基础施工：麻...
