液压与气压传动复习例题VIP免费

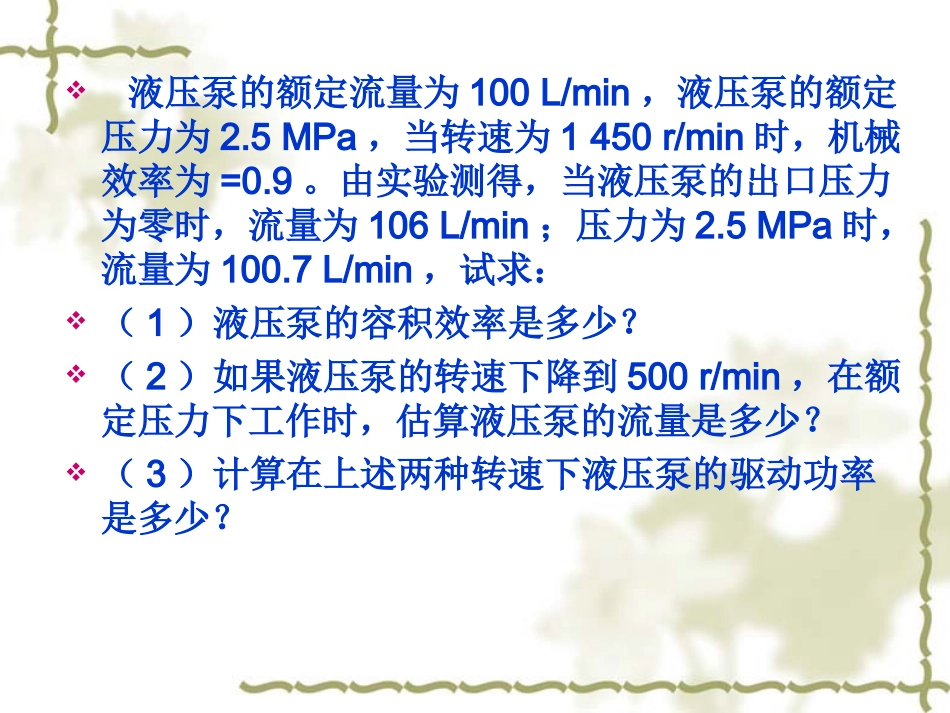

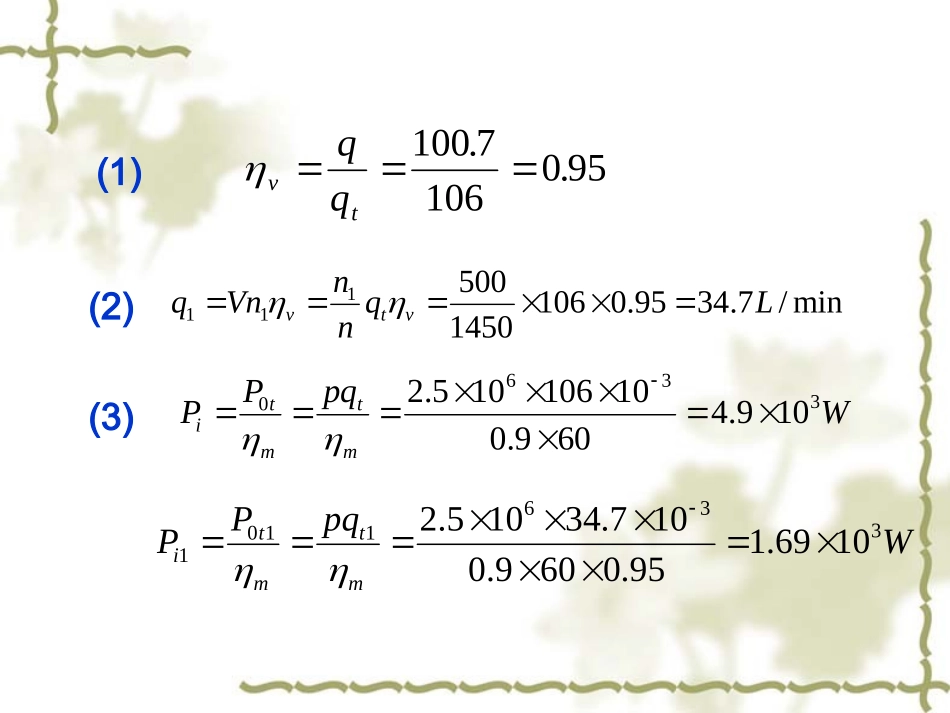

液压泵的额定流量为100L/min，液压泵的额定压力为2.5MPa，当转速为1450r/min时，机械效率为=0.9。由实验测得，当液压泵的出口压力为零时，流量为106L/min；压力为2.5MPa时，流量为100.7L/min，试求：（1）液压泵的容积效率是多少？（2）如果液压泵的转速下降到500r/min，在额定压力下工作时，估算液压泵的流量是多少？（3）计算在上述两种转速下液压泵的驱动功率是多少？vtqq1007106095..min/7.3495.01061450500111LqnnVnqvtvWpqPPmtmti3360109.4609.010106105.2WpqPPmtmti33611011069.195.0609.0107.34105.2(1)(2)(3)已知单杆液压缸缸筒直径D=100mm，活塞杆直径d=50mm，工作压力=2MPa，流量为q=10L/min，回油背压力为=0.5MPa，试求活塞往复运动时的推力和运动速度。（1）无杆腔进油时：22221221114dpDppApApF6626212100.5100.10.5100.054F312110100.0210.1604qA（2）有杆腔进油时：21221122124dpDppApApF6626222100.5100.12100.054F3222210100.028(0.10.05)604qA一柱塞缸柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p，流量为q，缸筒直径为D，柱塞外径为d，内孔直径为，试求柱塞缸所产生的推力F和运动速度。pdpAF242244qqqAdd如图所示的叶片泵，铭牌参数为q=18L/min，p=6.3MPa，设活塞直径D=90mm，活塞杆直径d=60mm，在不计压力损失且F=28000N时，试求在各图示情况下压力表的指示压力是多少？（p=2MPa）MPaAFp4.409.04280002MPaAApFp5.509.0406.009.0410228000222622MPap0如左图所示的液压系统中，各溢流阀的调定压力分别为PA=4MPa、PB=3MPa和PC=2MPa。试求在系统的负载趋于无限大时，液压泵的工作压力是多少？（a）图中，三个溢流阀串联。当负载趋于无穷大时，则三个溢流阀都必须工作，则p泵=pA+pB+pC=9MPa；（b）图中，三个溢流阀并联。当负载趋于无穷大时，A必须工作，而A的溢流压力取决于远程调压阀B，B取决于C，所以p泵=pC=2MPa。在右图所示两阀组中，设两减压阀调定压力一大一小（pA>pB），并且所在支路有足够的负载。说明支路的出口压力取决于哪个减压阀？为什么？（a）图中，两个减压阀串联，且pA>pB，当负载趋于无穷大时，支路出口压力取决于B阀。因为调定压力低的B阀先工作，然后是调定压力高的A阀工作，故支路压力取决于调定压力低的B阀。（b）图中，两个减压阀并联，支路出口压力取决于A阀，当负载趋于无穷大时，出口压力达到pB时，B阀工作，而此时A阀阀口全开，由于A阀出口压力高于B阀出口压力，则B阀立刻关闭，当压力升高达到pA时，A阀工作，故支路压力取决于调定压力高的A阀。如图所示，顺序阀的调整压力为pA=3MPa，溢流阀的调整压力为5MPa，试求在下列情况下A、B点的压力是多少？（1）液压缸运动时，负载压力Pl=4MPa；（2）负载压力Pl=1MPa；（3）活塞运动到右端时。（1）液压缸运动pL=4MPa时，则pA=pB=4MPa；（2）pL=1MPa时，则pA=1MPa，pB=3MPa；（3）活塞运动到右端时，则pA=pB=5MPa。如图所示液压系统，液压缸有效工作面积A1=A2=100cm，缸Ⅰ负载F=35000N，缸Ⅱ运动时负载为零。不计摩擦阻力、惯性力和管路损失。溢流阀、顺序阀和减压阀的调整压力分别为pY=4MPa、pX=3MPa、pJ=2MPa。求下面三种工况下A、B和C处的压力：(1)液压泵启动后，两换向阀处于中位。(2)1YA通电，缸Ⅰ活塞移动时及活塞运动到终点时。(3)1YA断电，2YA通电，缸Ⅱ活塞运动时及活塞碰到固定挡块时。
