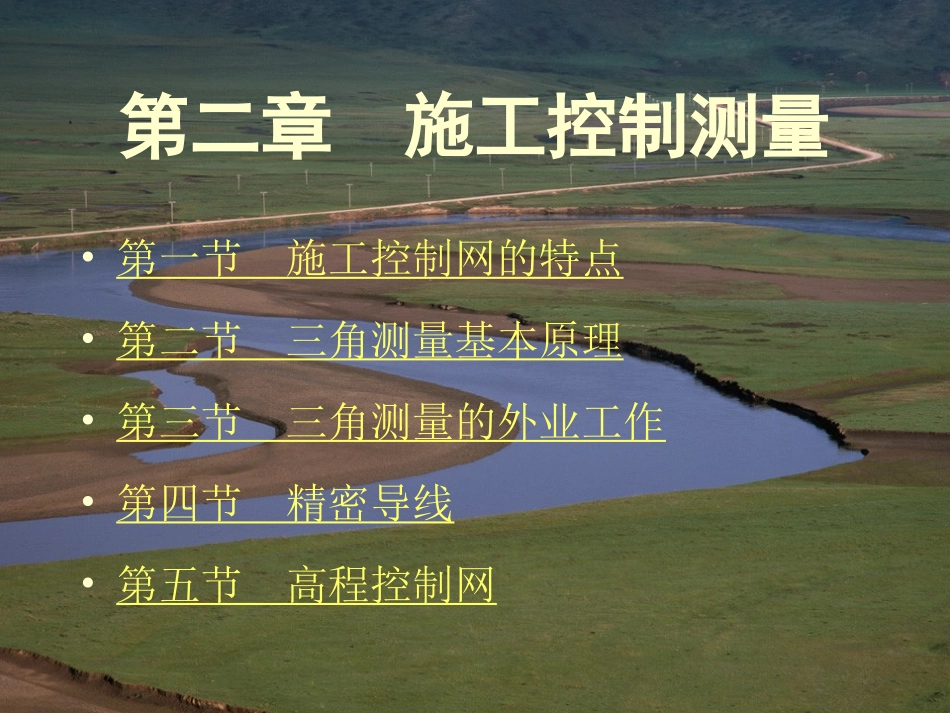

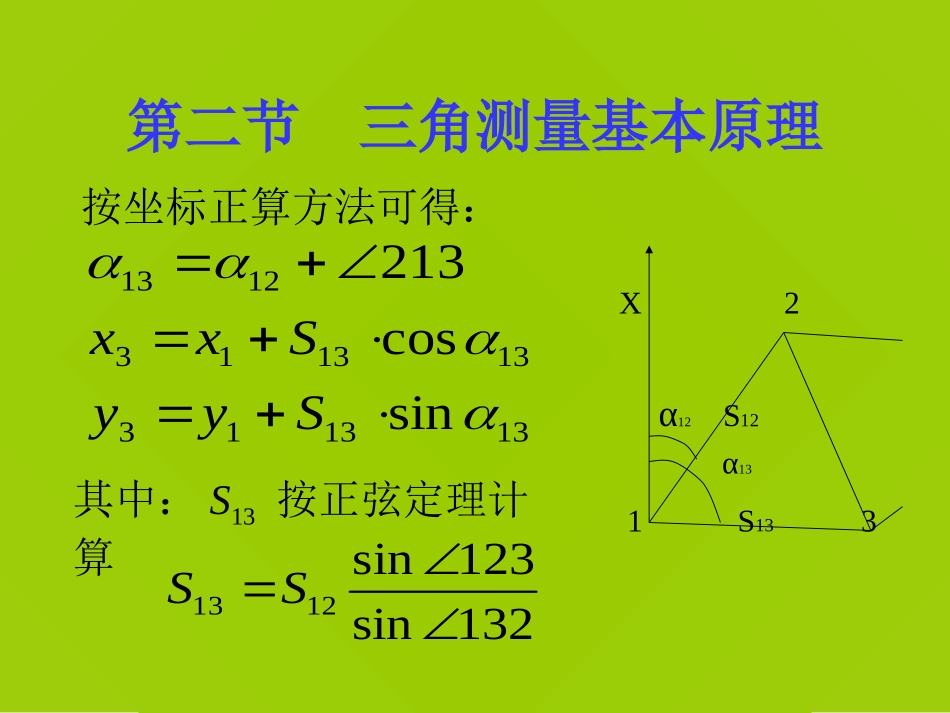

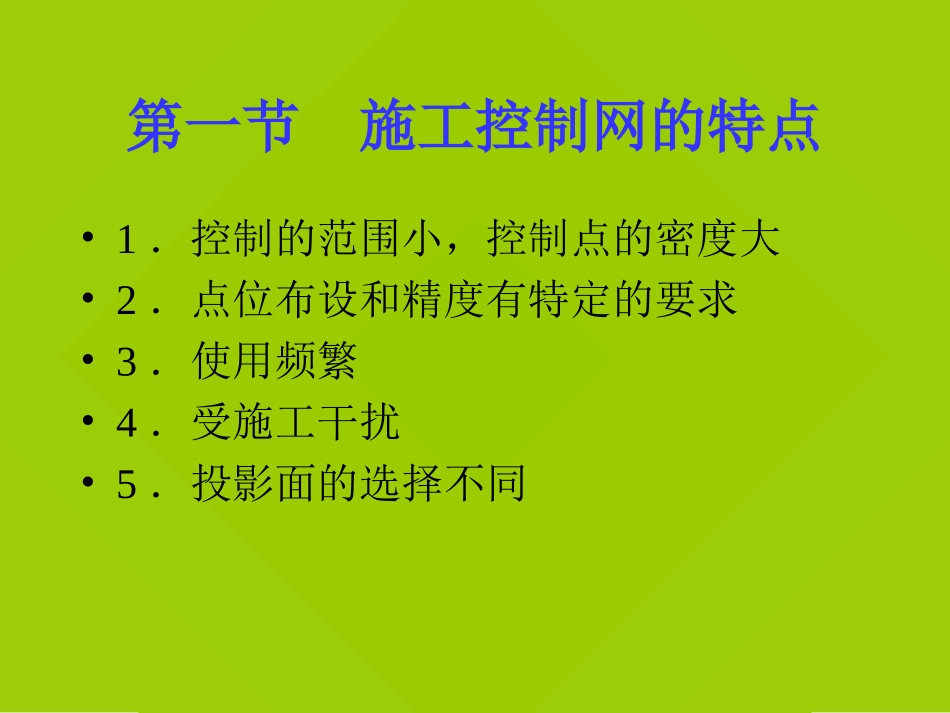

第二章施工控制测量•第一节施工控制网的特点•第二节三角测量基本原理•第三节三角测量的外业工作•第四节精密导线•第五节高程控制网第一节施工控制网的特点•1．控制的范围小，控制点的密度大•2．点位布设和精度有特定的要求•3．使用频繁•4．受施工干扰•5．投影面的选择不同第二节三角测量基本原理按坐标正算方法可得：1313131313131213sincos213SyySxxX2α12S12α131S133其中：S13按正弦定理计算132sin123sin1213SS•起算数据――为了得到所有点的坐标，必须已知的数据。包括：网中某一点的坐标x1、y1，某一边长度S1及其坐标方位角α12。•观测元素――在各三角点上进行观测得到的数据。一般是水平角（方向值）或边长。•推算元素――根据起算数据和观测元素的平差值推算出来的数据。包括：三角网中各边长、坐标方位角和三角点的坐标。一、三角网中的数据类型：二、起算数据的获得1．起算边长•测区内已有国家三角网，且精度能够满足要求，可直接利用其作为起算边长。•已有网边长精度不能满足要求或无边长可利用时，可采用光电测距或GPS基线法直接测定三角网的某一边或某些边的边长作为起算边长。2．起算坐标•测区内已有国家三角网时，由已有的三角网传递起算坐标。•测区附近无三角网成果可供利用，可在一个三角点上用天文测量方法测定其经纬度，再换算成高斯平面直角坐标作为起算坐标。•保密工程或小测区也可采用假定坐标或建筑坐标系统。3．起算方位角•测区附近已有控制网时，由已有网传递方位角。•无已知控制网成果可利用时，一般用天文测量方法测定三角网某一边的天文方位角作为起算方位角或用陀螺经纬仪测定真方位角作为起算方位角。•方向精度要求不高时，也可测定一条边的磁方位角作为起算方位角。第三节三角测量的外业工作一、三角网的设计和选点1.主要内容•地形图上选择点位，布置网形；•精度估算（与控制网形状有关）；•现场踏勘布点。2.三角网的基本图形•三角锁•中点多边形大地四边形3.选点布网的基本要求•（1）三角形的内角不应小于30°；受地形限制时，个别角亦不应小于25°。•（2）相邻点间应通视良好，便于观测，不受旁折光影响；•（3）测距边应满足相应测距方法对地形等因素的要求；•（4）控制点应便于长期保存和寻找，点位应有利于控制网的加密、扩展。•（5）要考虑三角测量的基本要求和施工放样的特殊需要。二、角度观测1.观测方法：方向观测法CABED选择起始方向（如A）；盘左：照准起始方向，配置水平度盘，读数；顺时针依次照准各目标，直至归零，即：A—C—D—E—A盘右：照准起始方向，读数；逆时针依次照准各目标，直至归零，即：A—E—D—C—A各测回起始方向的读数按下列公式计算式中：m—总测回数；j—测回序号（j=1、2、3…、m）；i'—水平度盘最小间隔分划值，DJ1型仪器为4’，DJ2型仪器为10’；w—测微器分格数，DJ1型仪器w=60格，DJ2型仪器w=600”。)()1(')1(21180jjijmm度盘读数为：165°38′15.4″度盘读数为：165°38′15.4″2.全圆方向法记录计算3.方向观测注意事项（1）选择最有利的时间观测，通视良好，成象清晰、稳定。（2）注意旁折光的影响。（3）在每半个测回中，照准部只按一个方向转动。（4）微动螺旋必须以旋进方向照准目标。测微器以旋进方向使度盘分划线重合。（5）认真消除视差。在一测回的观测过程中不得重新调焦，以免引起视准轴的变动。（6）仪器(包括三脚架)不要受阳光直接照射。（7）观测过程中，照准部水准管不得偏离中心位置一格。（8）水平角观测的结果超过限差时，应在原度盘位置上进行重测。4.成果检核•（1）三角形的闭合差检核•三角形闭合差•三角形闭合差的限值式中m为该等级三角网限制的测角中误差。180iiiicbaw32mw限(2)测角中误差检核测角中误差计算：式中，w为各三角形的角度闭合差；n为所测三角形的个数。实际得出的测角中误差mβ应小于设计要求的测角中误差。否则应检查原因，首先在角度闭合差较大的有关各测站上进行重测。nwwm3][三、基线测量1.方法：光电测距，基线尺测距。2.光电测距注意事项：•基线两端的高差不...
