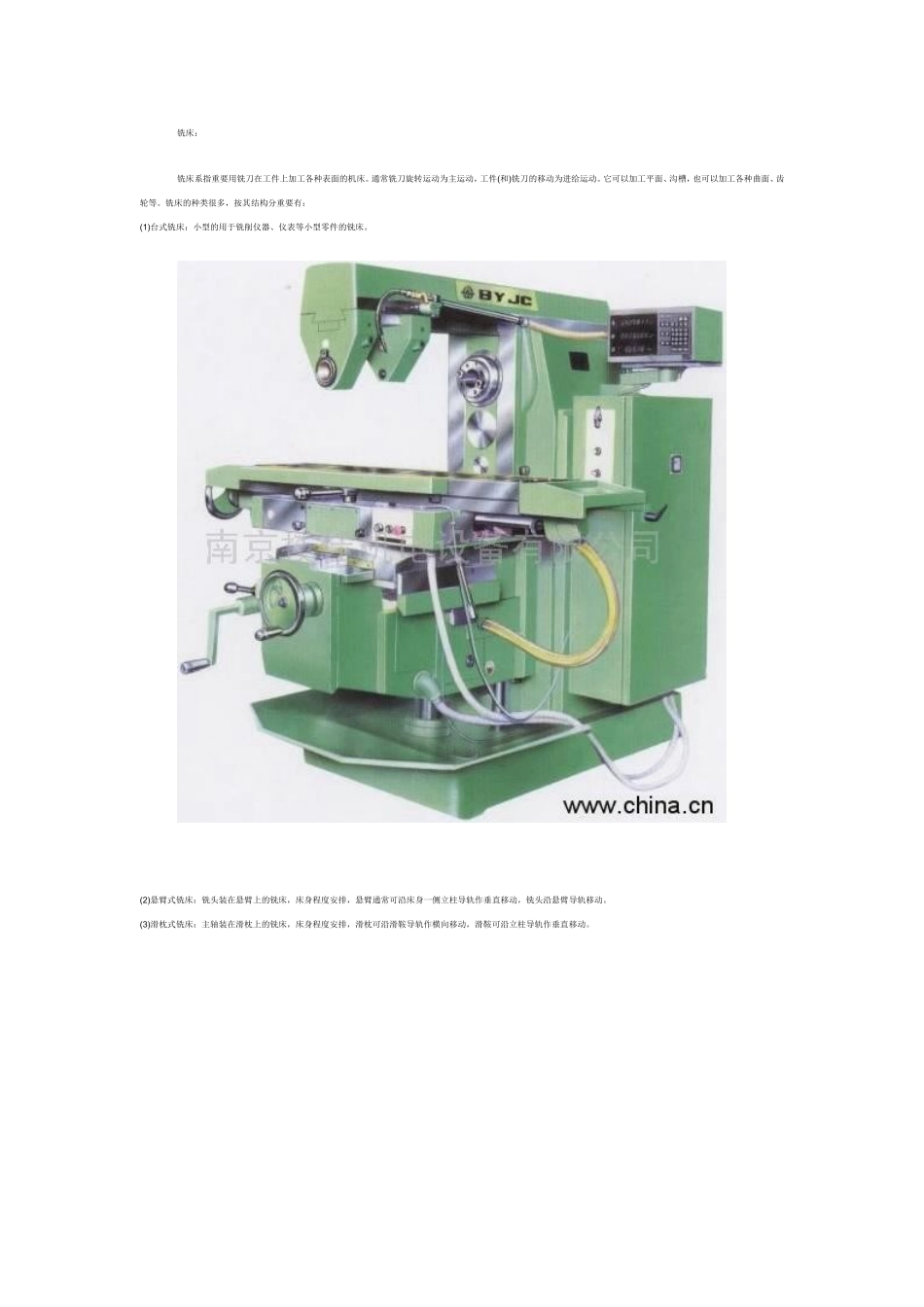

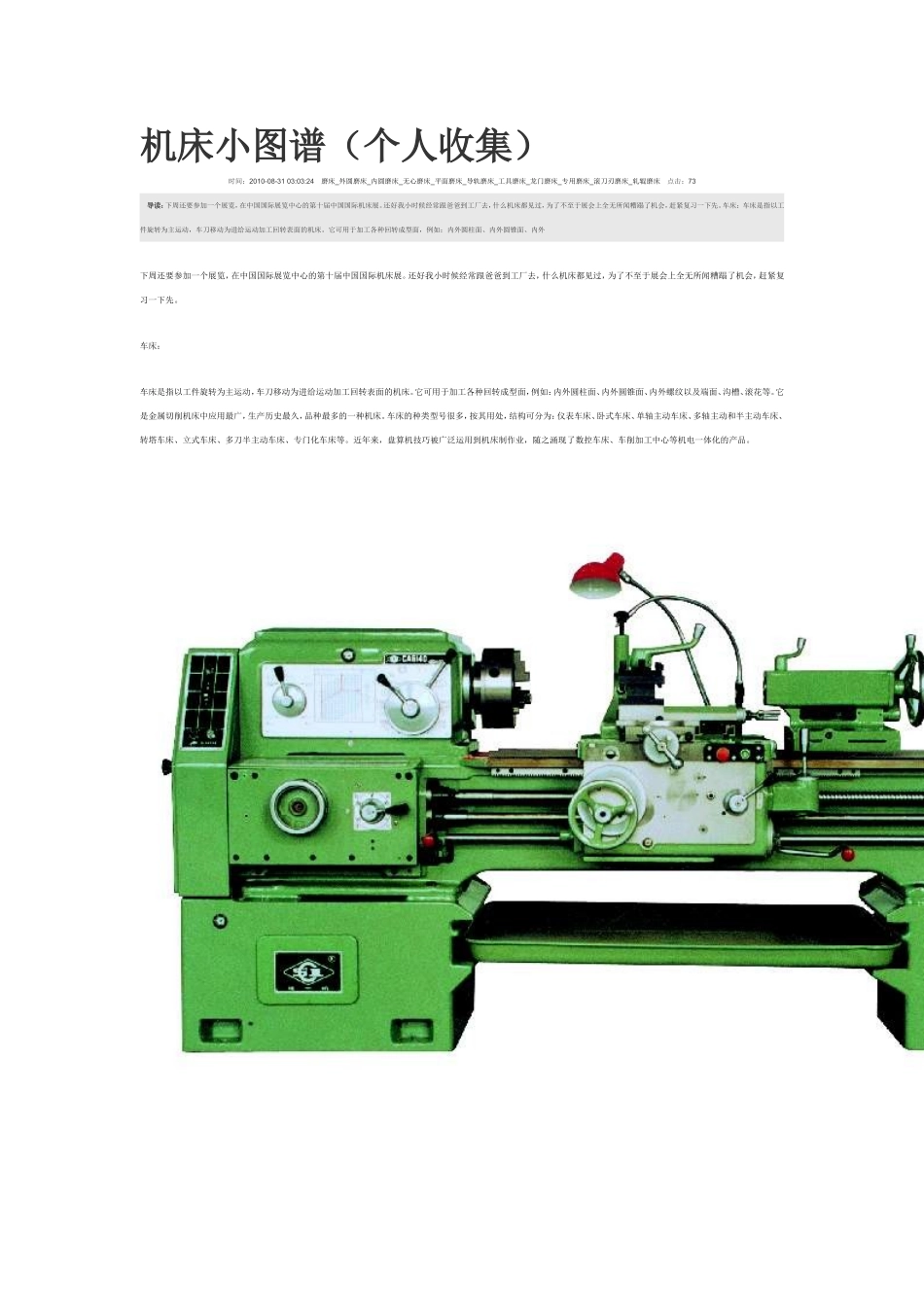

机床小图谱（个人收集）时间：2010-08-3103:03:24磨床_外圆磨床_内圆磨床_无心磨床_平面磨床_导轨磨床_工具磨床_龙门磨床_专用磨床_滚刀刃磨床_轧辊磨床点击：73导读：下周还要参加一个展览，在中国国际展览中心的第十届中国国际机床展。还好我小时候经常跟爸爸到工厂去，什么机床都见过，为了不至于展会上全无所闻糟蹋了机会，赶紧复习一下先。车床：车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。它可用于加工各种回转成型面，例如：内外圆柱面、内外圆锥面、内外下周还要参加一个展览，在中国国际展览中心的第十届中国国际机床展。还好我小时候经常跟爸爸到工厂去，什么机床都见过，为了不至于展会上全无所闻糟蹋了机会，赶紧复习一下先。车床：车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。它可用于加工各种回转成型面，例如：内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。它是金属切削机床中应用最广，生产历史最久，品种最多的一种机床。车床的种类型号很多，按其用处，结构可分为：仪表车床、卧式车床、单轴主动车床、多轴主动和半主动车床、转塔车床、立式车床、多刀半主动车床、专门化车床等。近年来，盘算机技巧被广泛运用到机床制作业，随之涌现了数控车床、车削加工中心等机电一体化的产品。铣床：铣床系指重要用铣刀在工件上加工各种表面的机床。通常铣刀旋转运动为主运动，工件(和)铣刀的移动为进给运动。它可以加工平面、沟槽，也可以加工各种曲面、齿轮等。铣床的种类很多，按其结构分重要有：(1)台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。(2)悬臂式铣床：铣头装在悬臂上的铣床，床身程度安排，悬臂通常可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。(3)滑枕式铣床：主轴装在滑枕上的铣床，床身程度安排，滑枕可沿滑鞍导轨作横向移动，滑鞍可沿立柱导轨作垂直移动。(4)龙门式铣床：床身程度安排，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动。用于大件加工。(5)平面铣床：用于铣削平面和成型面的铣床，床身程度安排，通常工作台沿床身导轨纵向移动，主轴可轴向移动。它结构简略，生产效率高。(6)仿形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。(7)起落台铣床：具有可沿床身导轨垂直移动的起落台的铣床，通常安装在起落台上的工作台和滑鞍可分辨作纵向、横向移动。(8)摇臂铣床：摇臂装在床身顶部，铣头装在摇臂一端，摇臂可在程度面内回转和移动，铣头能在摇臂的端面上回转必定角度的铣床。(9)床身式铣床：工作台不能起落，可沿床身导轨作纵向移动，铣头或立柱可作垂直移动的铣床。(10)专用铣床：例如工具铣床：用于铣削工具模具的铣床，加工精度高，加工形状复杂。刨床：刨床系指用刨刀加工工件表面的机床。刀具与工件做相对直线运动进行加工，重要用于各种平面与沟槽加工，也可用于直线成形面的加工。按其结构可分为以下类型：(1)悬臂刨床：具有单立柱和悬臂的刨床，工作台沿床身导轨作纵憧憬复运动，垂直刀架可沿悬臂导轨横向移动、侧刀架沿立柱导轨垂向移动。(2)龙门刨床：具有双立柱和横梁，工作台沿床身导轨作纵憧憬复运动，立柱和横梁分辨装有可移动侧刀架和垂直刀架的刨床。(3)牛头刨床：刨刀安装在滑枕的刀架上作纵憧憬复运动的刨床。通常工作台作横向或垂向间歇进给运动。(4)插床(立刨床)：该类机床刀具在垂直面内作往复运动，工作台做进给运动。磨床：磨床系指用磨具或磨料加工工件各种表面的机床。一般用于对零件淬硬表面做磨削加工。通常，磨具旋转为主运动，工件或磨具的移动为进给运动，其利用广泛、加工精度高、表面粗糙度Ra值小，磨床可分为十余种：(1)外圆磨床：是普通型的基型系列，重要用于磨削圆柱形和圆锥形外表面的磨床。(2)内圆磨床：是普通型的基型系列，重要用于磨削圆柱形和圆锥形内表面的磨床。(3)座标磨床：具有精密座标定位装置的内圆磨床。(4)无心磨床：工件采用无心夹持，一般支承在导轮和托架之间，由导轮驱动工件旋转，重要用于磨...
