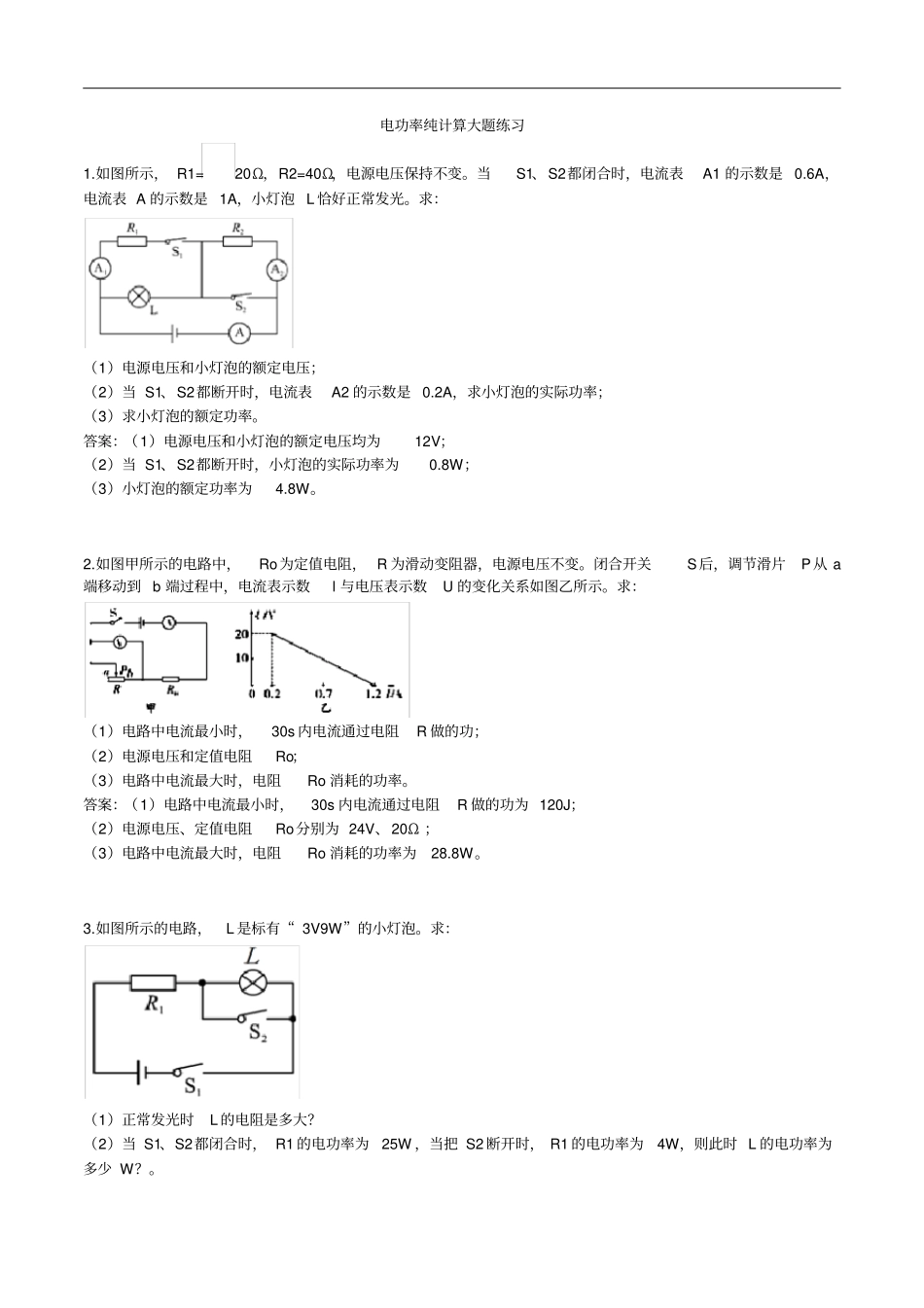

电功率纯计算大题练习1.如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，小灯泡L恰好正常发光。求：（1）电源电压和小灯泡的额定电压；（2）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率；（3）求小灯泡的额定功率。答案：（1）电源电压和小灯泡的额定电压均为12V；（2）当S1、S2都断开时，小灯泡的实际功率为0.8W；（3）小灯泡的额定功率为4.8W。2.如图甲所示的电路中，Ro为定值电阻，R为滑动变阻器，电源电压不变。闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数l与电压表示数U的变化关系如图乙所示。求：（1）电路中电流最小时，30s内电流通过电阻R做的功；（2）电源电压和定值电阻Ro；（3）电路中电流最大时，电阻Ro消耗的功率。答案：（1）电路中电流最小时，30s内电流通过电阻R做的功为120J；（2）电源电压、定值电阻Ro分别为24V、20Ω；（3）电路中电流最大时，电阻Ro消耗的功率为28.8W。3.如图所示的电路，L是标有“3V9W”的小灯泡。求：（1）正常发光时L的电阻是多大？（2）当S1、S2都闭合时，R1的电功率为25W，当把S2断开时，R1的电功率为4W，则此时L的电功率为多少W？。答：（1）正常发光时的电阻是1Ω；（2）当S1、S2都闭合时，R1的电功率为25W，当把S2断开时，R1的电功率为4W，则此时L的电功率为6W。4.如图是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为10V.闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U关系图象（实线部分）如图所示。（电阻丝AB的阻值不随温度变化）求：（1）小灯泡的额定功率；（2）当滑片P在A端时小灯泡1分钟消耗的电能；（3）电阻丝AB的阻值；（4）当灯泡实际消耗的电功率为1.2W时，AB连入电路的阻值。答案：（1）小灯泡的额定功率为4W；（2）当滑片P在A端时小灯泡1分钟消耗的电能为24/；（3）电阻丝AB的阻值为40Ω；（4）当灯泡实际消耗的电功率为1.2W时，AB连入电路的阻值为20Ω。5.如图所示，电源电压不变，灯泡标有“4V2W“字样，Ro的阻值为16Ω.当S1、S2断开、S3闭合，滑片P从b端滑到某一位置时，滑动变阻器R接入电路的电阻减小了8Ω，此过程中电压表的示数由3.2V变为4V.则：（1）灯泡的电阻为多少？（2）电源电压和滑动变阻器的最大阻值各为多少？（不考虑温度对灯丝电阻的影响）（3）当S1、S2闭合、S3断开时，电路消耗的最小功率是多少？（符合电路操作规范要求）答案：（1）灯泡的电阻为8Ω；（2）电源电压为16V，滑动变阻器的最大阻值为16Ω；（3）当S1、S2闭合、S3断开时，电路消耗的最小功率是32W。6.如图所示。电源电压恒定为6V不变。灯泡I标有“6V3W“的字样，定值电阻R1=40Ω，R2为标有“20Ω1A”字样的变阻器。求：（忽略温度对电阻的影响）（1）灯泡L正常工作时的电阻；（2）当闭合开关S1，断开开关S2、S3，滑动变阻器在最大阻值处时定值电阻R1消耗的功率。（3）当闭合开关S1、S2、S3时，整个电路工作100s消耗的电能。答案：（1）灯泡L正常工作时的电阻为12Ω；（2）当闭合开关S1，断开开关S2、S3，滑动变阻器在最大阻值处时定值电阻R1消耗的功率为0.4W；（3）当闭合开关S1、S2、S3时，整个电路工作100s消耗的电能为390J。7.如图甲所示，电源电压不变，R1=10Ω，滑动变阻器R2标有“5Ω1A”字样。当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流一电压图象，请计算：（1）电源电压；（2）小灯泡的额定功率以及灯泡正常发光时，灯丝的电阻；（3）当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率。8.如图所示的电路图，R1是阻值为20Ω的定值电阻，R2为滑动变阻器，其上标有“80Ω3A”的字样，两电流表量程均为0~3A，灯泡上标有“6V3W”的字样。当只闭合开关S时，灯泡恰好正常工作，（不考虑温度对灯丝电阻的影响）求：（1）灯泡正常工作时的电阻；（2）电源电压；（3）开关S、S1、S2均闭合时，在保证电路安全的情况下，R2所消耗电...
