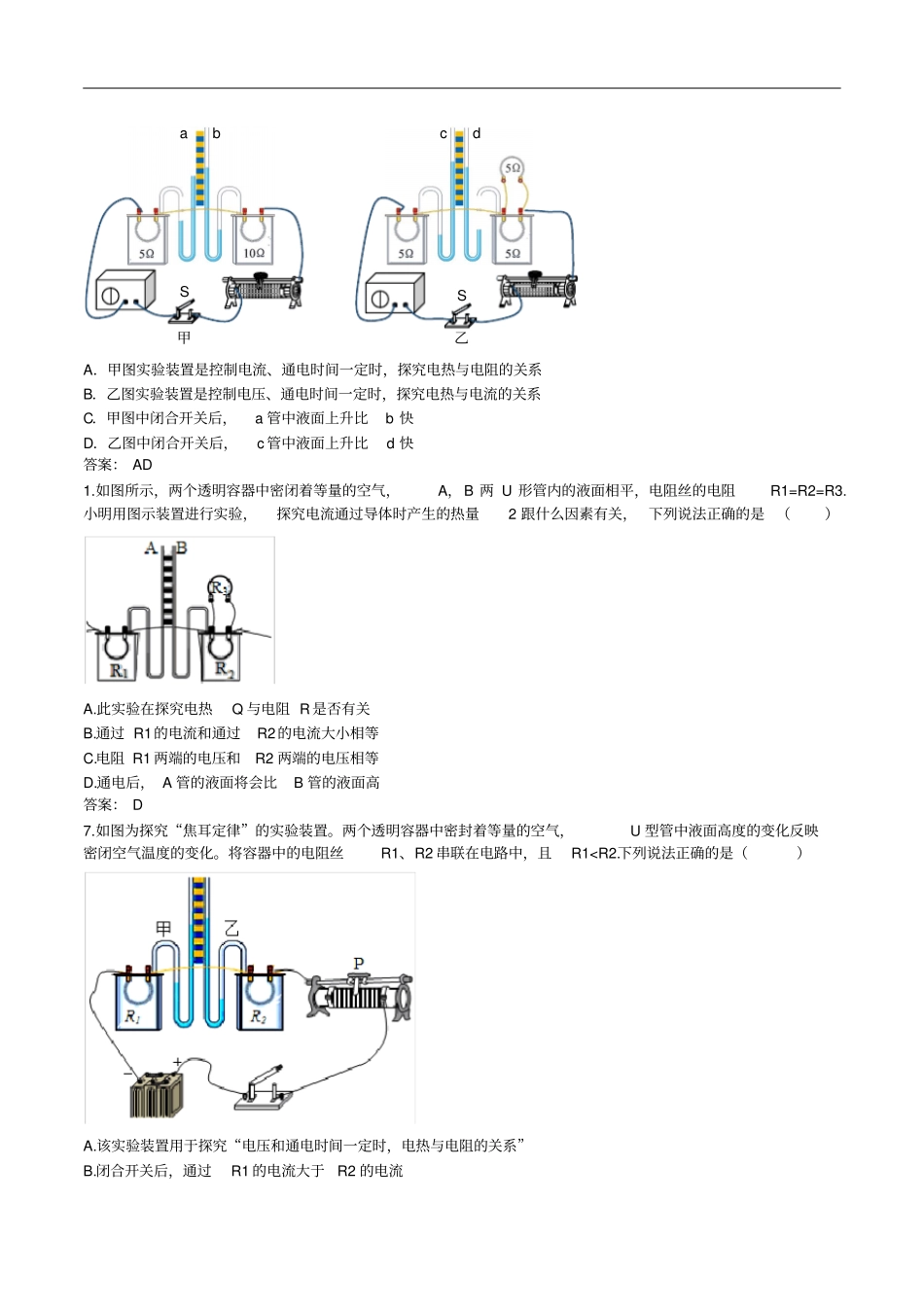

焦耳定律探究实验专题练习1.如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置。通电前,A、B两个U型管内的液面相平,通电一定时间后,通过R1、R2的电流分别为I1、I2,则A.I1=I2,A管中的液面较低B.I1=I2,A管中的液面较高C.I1>I2,A管中的液面较低D.I1>I2,A管中的液面较高答案:D2.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气,通电一段时间后,右侧U形管中液面高度差比左侧的大。下列说法正确的是A.左侧容器中电阻丝的阻值比右侧容器中的大B.该装置用来探究电流通过导体产生的热量跟电流大小的关系C.该装置可以用来探究电流通过导体产生热量跟通电时间的关系D.U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的答案:C3.如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置.两个透明容器中密闭着等量的空气,R1=R2=R3.当A、B两端通电后,下列说法正确的是A.该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B.通过电阻R1与R2的电流相等C.通电一段时间后,右边U形管内液面的高度差比左边小D.该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的答案:D4.(多选)小华利用下图的实验装置来探究“影响通电导体产生热量的因素”,下列说法正确的是ABR1R3R2R1R2ABA.甲图实验装置是控制电流、通电时间一定时,探究电热与电阻的关系B.乙图实验装置是控制电压、通电时间一定时,探究电热与电流的关系C.甲图中闭合开关后,a管中液面上升比b快D.乙图中闭合开关后,c管中液面上升比d快答案:AD1.如图所示,两个透明容器中密闭着等量的空气,A,B两U形管内的液面相平,电阻丝的电阻R1=R2=R3.小明用图示装置进行实验,探究电流通过导体时产生的热量2跟什么因素有关,下列说法正确的是()A.此实验在探究电热Q与电阻R是否有关B.通过R1的电流和通过R2的电流大小相等C.电阻R1两端的电压和R2两端的电压相等D.通电后,A管的液面将会比B管的液面高答案:D7.如图为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气,U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中,且R1
